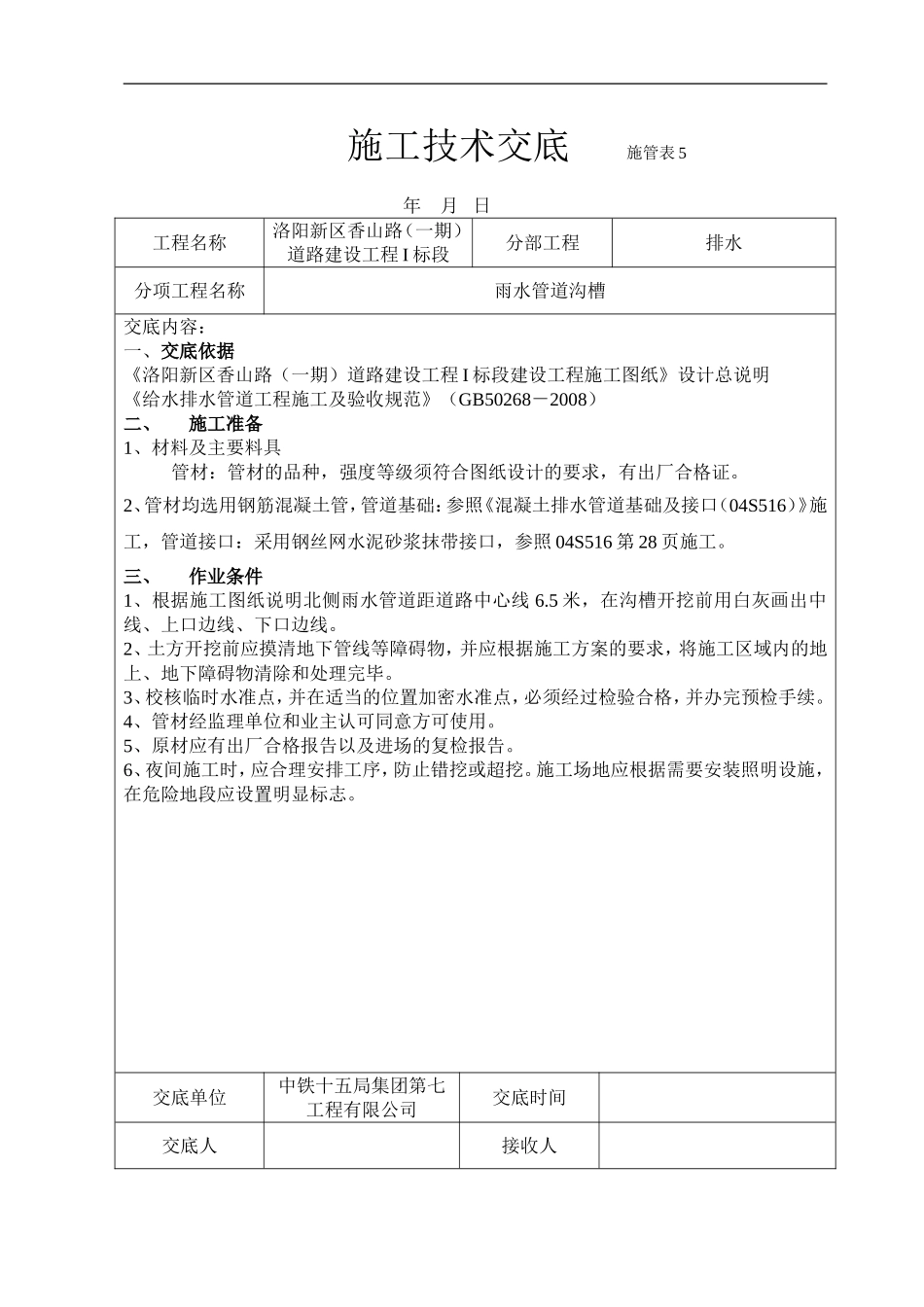

施工技术交底施管表5年月日工程名称洛阳新区香山路（一期）道路建设工程I标段分部工程排水分项工程名称雨水管道沟槽交底内容：一、交底依据《洛阳新区香山路（一期）道路建设工程I标段建设工程施工图纸》设计总说明《给水排水管道工程施工及验收规范》（GB50268－2008）二、施工准备1、材料及主要料具管材：管材的品种，强度等级须符合图纸设计的要求，有出厂合格证。2、管材均选用钢筋混凝土管，管道基础：参照《混凝土排水管道基础及接口（04S516）》施工，管道接口：采用钢丝网水泥砂浆抹带接口，参照04S516第28页施工。三、作业条件1、根据施工图纸说明北侧雨水管道距道路中心线6.5米，在沟槽开挖前用白灰画出中线、上口边线、下口边线。2、土方开挖前应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。3、校核临时水准点，并在适当的位置加密水准点，必须经过检验合格，并办完预检手续。4、管材经监理单位和业主认可同意方可使用。5、原材应有出厂合格报告以及进场的复检报告。6、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。交底单位中铁十五局集团第七工程有限公司交底时间交底人接收人施工技术交底施管表5年月日工程名称洛阳新区香山路（一期）道路建设工程I标段分部工程排水分项工程名称雨水管道沟槽交底内容：四、操作要求1、施工流程确定开挖的顺序和坡度沿灰线切出槽边轮廓线分层开挖修整槽边清底2、土方开挖采用机械开挖，人工配合的原则。根据深度和土质情况采用1：0.33放坡,按图纸所示的方向和坡度准确进行放线(槽底宽度＝每侧留30~50cm工作面＋管基宽度（见图集号CECS129：2001）),边坡要求人工削平，为防止超挖和扰动基土，必须预留20cm人工配合清底，如超挖时，必须将超挖部分回填砂砾石并且夯实密度达到93％（重型击实）以上。3、根据安全规定沟槽两侧应搭设安全栏杆，安全栏杆用红黄油漆涂刷，周围插上彩旗，到夜间时应挂上夜间警示灯。4、对局部不稳定边坡用5×25cm的木板、15×15cm方木采用临时支护措施。5、开挖完后及时验槽准备下道工序施工。6、上方堆放原则上：好土堆在西侧离沟槽边不小于1.0m处，垃圾土随挖随外运。7、附表：项次土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载1中密的砂土1：1.001：1.251：1.502中密的碎石类土（充填物为砂土）1：0.751：1.001：1.253硬塑的轻亚粘土1：0.671：0.751：1.004中密的碎石类土（充填物为粘性土）1：0.501：0.671：0.755硬塑的亚粘土、粘土1：0.331：0.501：0.676老黄土1：0.101：0.251：0.337软土（经井点降水后）1：1.00五、质量要求1、质量标准管沟基底的土质必须符合设计要求，并严禁扰动。2、允许偏差项目，见表1－1。交底单位中铁十五局集团第七工程有限公司交底时间交底人接收人施工技术交底施管表5年月日工程名称洛阳新区香山路（一期）道路建设工程I标段分部工程排水分项工程名称雨水管道沟槽交底内容：基坑、管沟外形尺寸允许偏差值表1－1项次项目允许偏差（mm）检验方法1标高0－30用水准仪检查2长度、宽度不小于规定用经纬仪、拉线和尺量检查3边坡偏陡不小于规定观察或用坡度尺检查3、成品保护3.1对定位标准桩、轴线引桩、标准水准点等，挖运土时不得碰撞，并应经常测量和校核其平面位置、水平标高等是否符合设计要求。3.2施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。4、应注意的质量问题4.1基底超挖：开挖基坑（槽）或管沟均不得超过基底标高。如个别地方超挖时，应采取砂砾石回填，不得私自处理。4.2基底未保护：基坑（槽）开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出0.2m厚土层，待做基础时再挖掉。4.3开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要...
