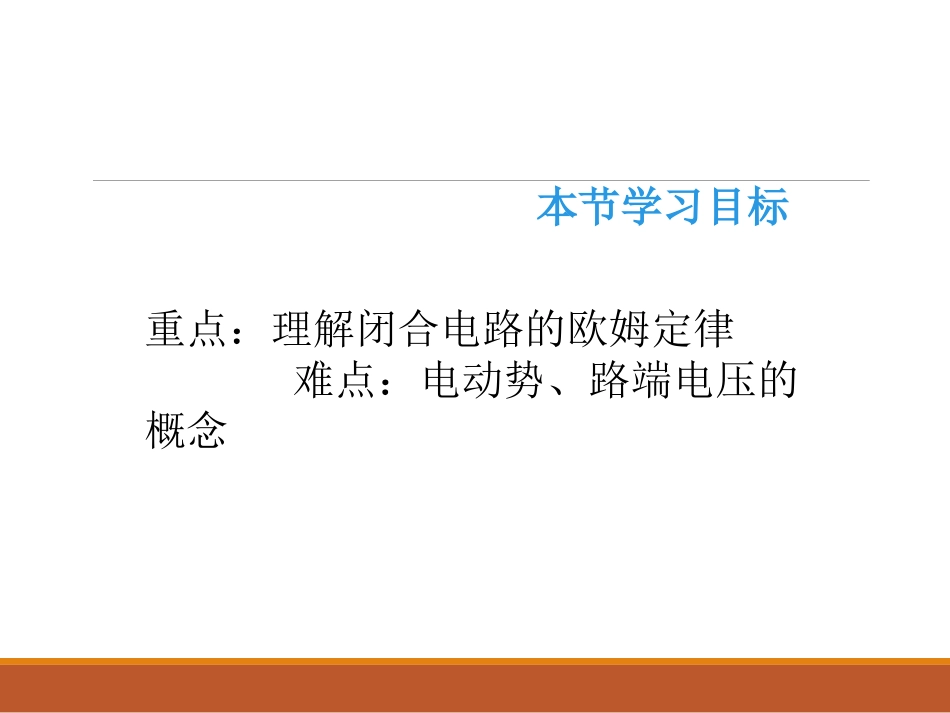

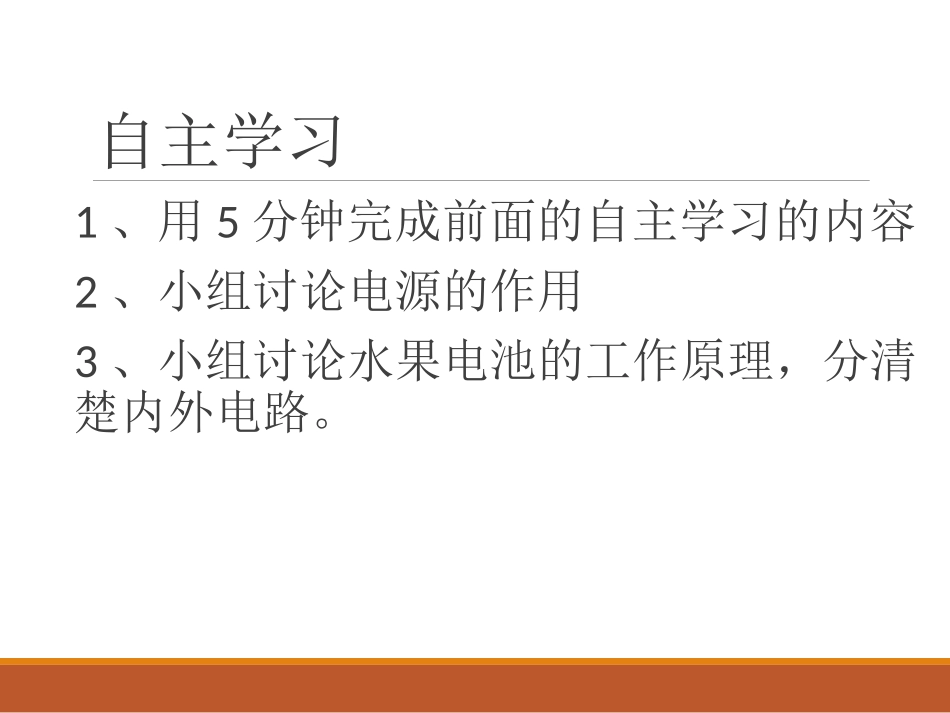

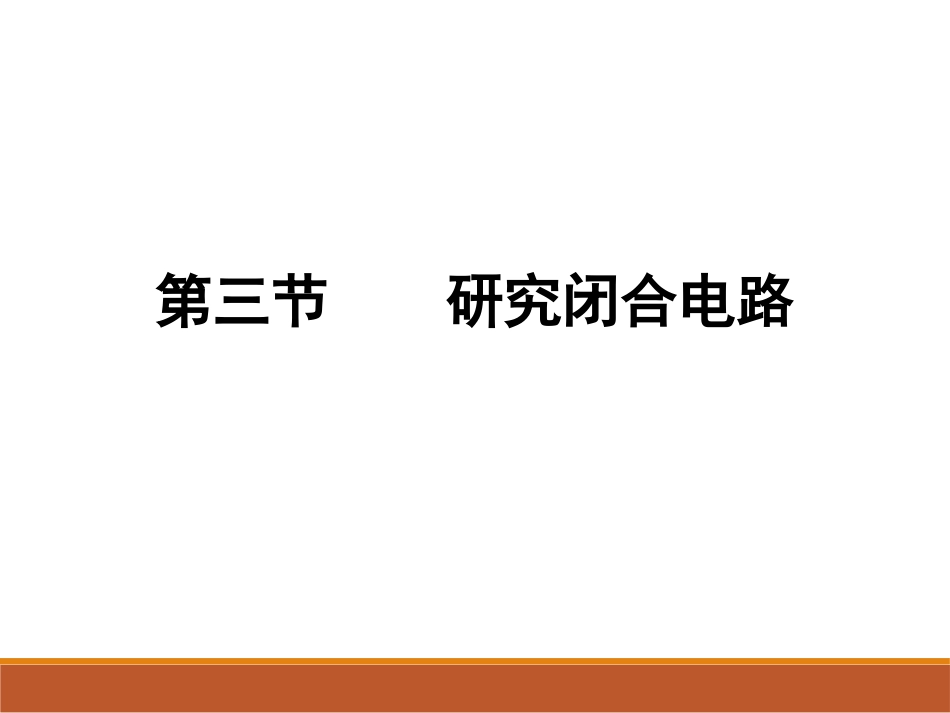

第三节研究闭合电路本节学习目标重点:理解闭合电路的欧姆定律难点:电动势、路端电压的概念自主学习1、用5分钟完成前面的自主学习的内容2、小组讨论电源的作用3、小组讨论水果电池的工作原理,分清楚内外电路。一一..内外电路的认识内外电路的认识外电路:—电源外部的电路叫做外电路,其电阻称为外电阻,R内电路:—电源内部的电路叫做内电路,其电阻称为内电阻,r要让用电器工作,要让用电器工作,必须将用电器和电必须将用电器和电源连接起来,组成源连接起来,组成一个闭合电路。一个闭合电路。ErR1R2K内电路外电路二、电源的作用+-+++++-----+-两极电势差无法保持,电流不能持续存在。平板电容器的放电过程放电电流能持续吗?III+++---+++++++++二、电源的作用I作用:在电源两极产生并维持一个恒定的电势差实质:将其他形式的能转化为电能的装置非静电力1.电动势:反映电源将其他形式的能转化为电能的本领大小。(仅由电源自身决定。)2.电源的电动势数值上等于不接用电器时电源两极间的电压。3.电动势用E表示,单位为:伏特伏特,VV三、描述电源特性的物理量—电动势特别提醒:电动势在数值上等于电源不接入电路时两极间的电压,但与两极间的电压有着本质的区别,不能说两极间的电压(外电路电压)就是电源电动势,电动势是电源本身的一种性质,两极间的电压是由电动势提供的.【例1】下列说法正确的是()A.同一电源接入不同电路,电动势就会发生变化B.电动势越大,电源两极间的电压一定越高C.电源的电动势可以用电压表粗略测定D.电动势就是电压,因为它在数值上等于电源没有接入电路时正、负极的电压。C×××Er依次闭合控制小灯泡的开关,小灯泡的亮度有什么变化?依次闭合控制小灯泡的开关,小灯泡的亮度逐渐减弱,说明灯泡两端的电压逐渐降低。对于电源,它的电动势是不变的,但外电路两端的电压随负载而变,两者有什么关系?电压表V1测量外电路电压(又称路端电压)电压表V2测量电源内部电路电压(又称内电压)研究闭合电路内外电压关系实验表明:E=U外+U内闭合电路上电势的降落四、研究闭合电路的欧姆定律rERK内电路外电路E=U外+U内对内外电路分别应用欧姆定律U外=IRU内=IrIrIRErREIrREI四、闭合电路的欧姆定律闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比。I=U/R称部分电路的欧姆定律五、路端电压与负载的关系由E=U+U内及U内=Ir可知路端电压为U=E-Ir五、路端电压与负载的关系R增大,电流I减小,路端电压U增大R减小,电流I增大,路端电压U减小U=E-IrrREI特例:外电路断路时0RIUE路,,电压表测量电动势就是利用这一原理特例:外电路短路时/0RIErU0短路,,电源内阻很小,所以短路电流很大,应该防止发生短路实验组别I/AU/V10.121.3720.201.3230.311.2440.321.1850.501.1060.571.0500.100.200.300.400.500.60I/AU/V1.501.401.301.201.101.00直线跟纵轴的交点的意义:直线斜率的意义:直线与横轴的交点的意义:断路时的路端电压,即电动势E电池内阻r短路时的电流×××Er并联支路越多,外电路总电阻越小,则总电流就越大,内电压就越高,那路端电压就只能减小了。小结:闭合电路欧姆定律的表达形式有:②E=U外+U内rREI①(I、R间的关系)③U=E-Ir(U、I间的关系)注意:①适用于外电路为纯电阻电路②③适用于一切电路.
