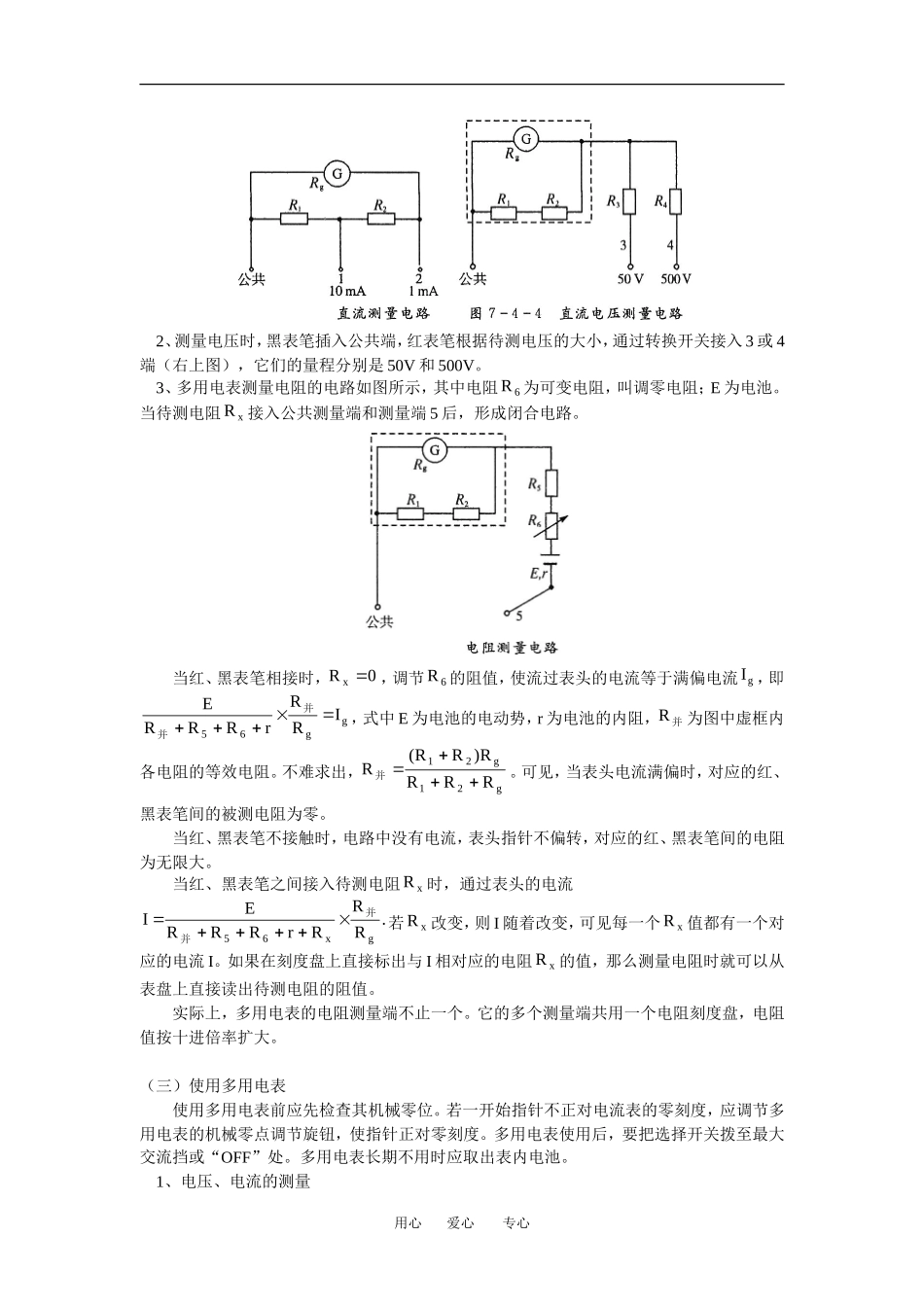

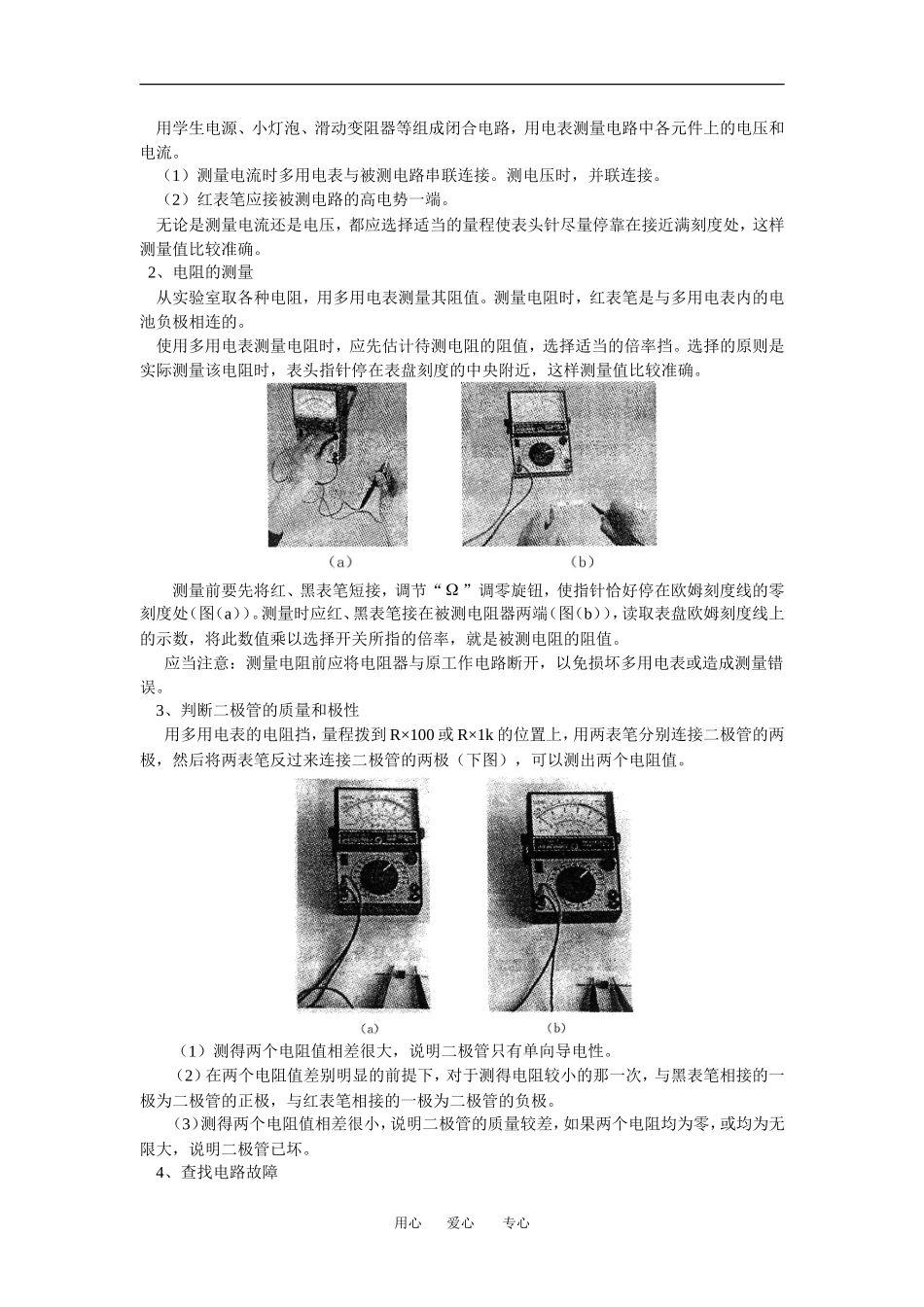

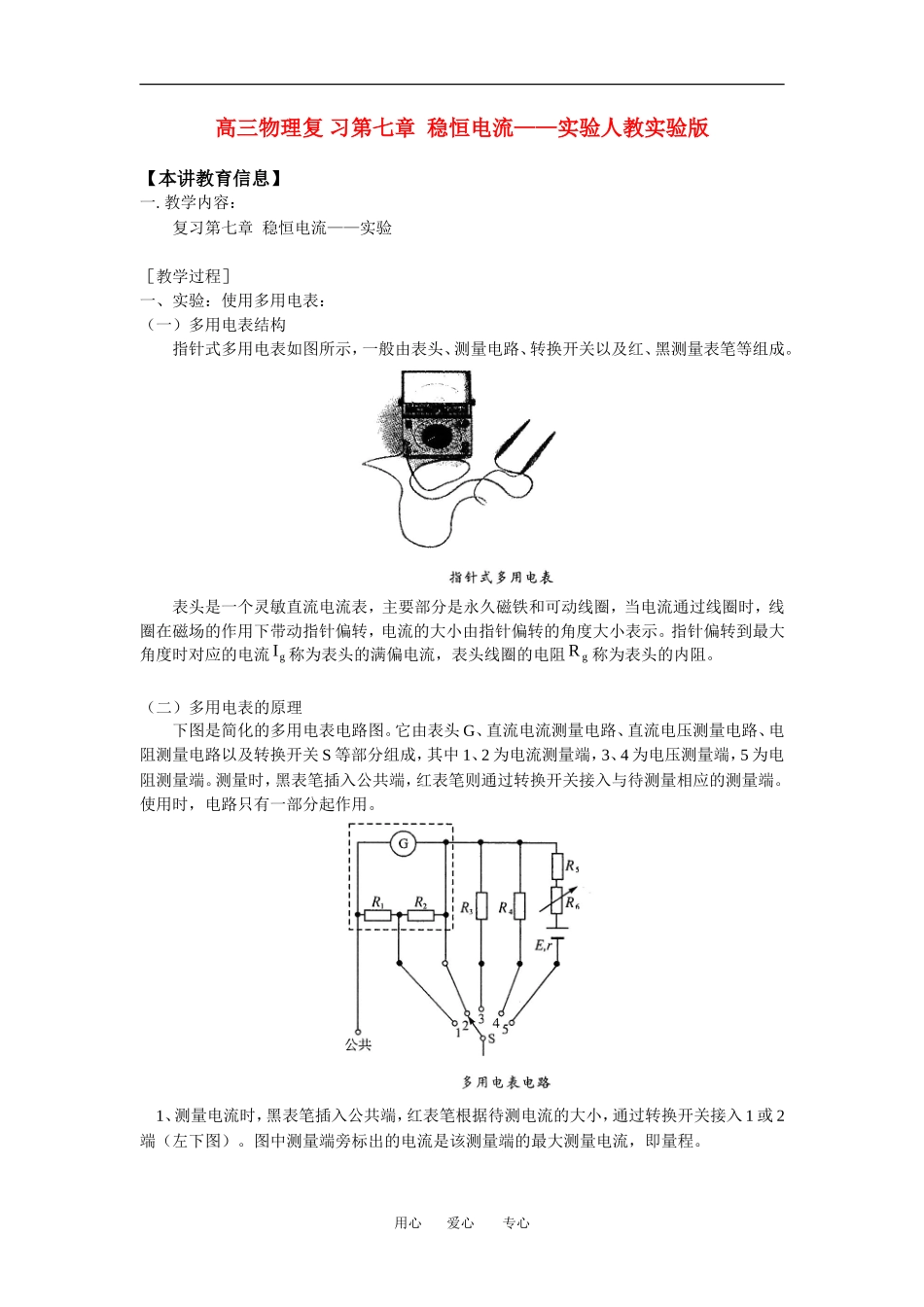

高三物理复习第七章稳恒电流——实验人教实验版【本讲教育信息】一.教学内容：复习第七章稳恒电流——实验［教学过程］一、实验：使用多用电表：（一）多用电表结构指针式多用电表如图所示，一般由表头、测量电路、转换开关以及红、黑测量表笔等组成。表头是一个灵敏直流电流表，主要部分是永久磁铁和可动线圈，当电流通过线圈时，线圈在磁场的作用下带动指针偏转，电流的大小由指针偏转的角度大小表示。指针偏转到最大角度时对应的电流gI称为表头的满偏电流，表头线圈的电阻gR称为表头的内阻。（二）多用电表的原理下图是简化的多用电表电路图。它由表头G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关S等部分组成，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端。测量时，黑表笔插入公共端，红表笔则通过转换开关接入与待测量相应的测量端。使用时，电路只有一部分起作用。1、测量电流时，黑表笔插入公共端，红表笔根据待测电流的大小，通过转换开关接入1或2端（左下图）。图中测量端旁标出的电流是该测量端的最大测量电流，即量程。用心爱心专心2、测量电压时，黑表笔插入公共端，红表笔根据待测电压的大小，通过转换开关接入3或4端（右上图），它们的量程分别是50V和500V。3、多用电表测量电阻的电路如图所示，其中电阻6R为可变电阻，叫调零电阻；E为电池。当待测电阻xR接入公共测量端和测量端5后，形成闭合电路。当红、黑表笔相接时，0Rx，调节6R的阻值，使流过表头的电流等于满偏电流gI，即gg65IRRrRRRE并并，式中E为电池的电动势，r为电池的内阻，并R为图中虚框内各电阻的等效电阻。不难求出，g21g21RRRR)RR(R并。可见，当表头电流满偏时，对应的红、黑表笔间的被测电阻为零。当红、黑表笔不接触时，电路中没有电流，表头指针不偏转，对应的红、黑表笔间的电阻为无限大。当红、黑表笔之间接入待测电阻xR时，通过表头的电流.RRRrRRREIgx65并并若xR改变，则I随着改变，可见每一个xR值都有一个对应的电流I。如果在刻度盘上直接标出与I相对应的电阻xR的值，那么测量电阻时就可以从表盘上直接读出待测电阻的阻值。实际上，多用电表的电阻测量端不止一个。它的多个测量端共用一个电阻刻度盘，电阻值按十进倍率扩大。（三）使用多用电表使用多用电表前应先检查其机械零位。若一开始指针不正对电流表的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度。多用电表使用后，要把选择开关拨至最大交流挡或“OFF”处。多用电表长期不用时应取出表内电池。1、电压、电流的测量用心爱心专心用学生电源、小灯泡、滑动变阻器等组成闭合电路，用电表测量电路中各元件上的电压和电流。（1）测量电流时多用电表与被测电路串联连接。测电压时，并联连接。（2）红表笔应接被测电路的高电势一端。无论是测量电流还是电压，都应选择适当的量程使表头针尽量停靠在接近满刻度处，这样测量值比较准确。2、电阻的测量从实验室取各种电阻，用多用电表测量其阻值。测量电阻时，红表笔是与多用电表内的电池负极相连的。使用多用电表测量电阻时，应先估计待测电阻的阻值，选择适当的倍率挡。选择的原则是实际测量该电阻时，表头指针停在表盘刻度的中央附近，这样测量值比较准确。测量前要先将红、黑表笔短接，调节“”调零旋钮，使指针恰好停在欧姆刻度线的零刻度处（图（a））。测量时应红、黑表笔接在被测电阻器两端（图（b）），读取表盘欧姆刻度线上的示数，将此数值乘以选择开关所指的倍率，就是被测电阻的阻值。应当注意：测量电阻前应将电阻器与原工作电路断开，以免损坏多用电表或造成测量错误。3、判断二极管的质量和极性用多用电表的电阻挡，量程拨到R×100或R×1k的位置上，用两表笔分别连接二极管的两极，然后将两表笔反过来连接二极管的两极（下图），可以测出两个电阻值。（1）测得两个电阻值相差很大，说明二极管只有单向导电性。（2）在两个电阻值差别明显的前提下，对于测得电阻较小的那一次，与黑表笔相接的一极为二极管的正极，与红表笔相接的一极为二极管的负极。（3）测得两个电阻值相差很小，说明二极管的...
