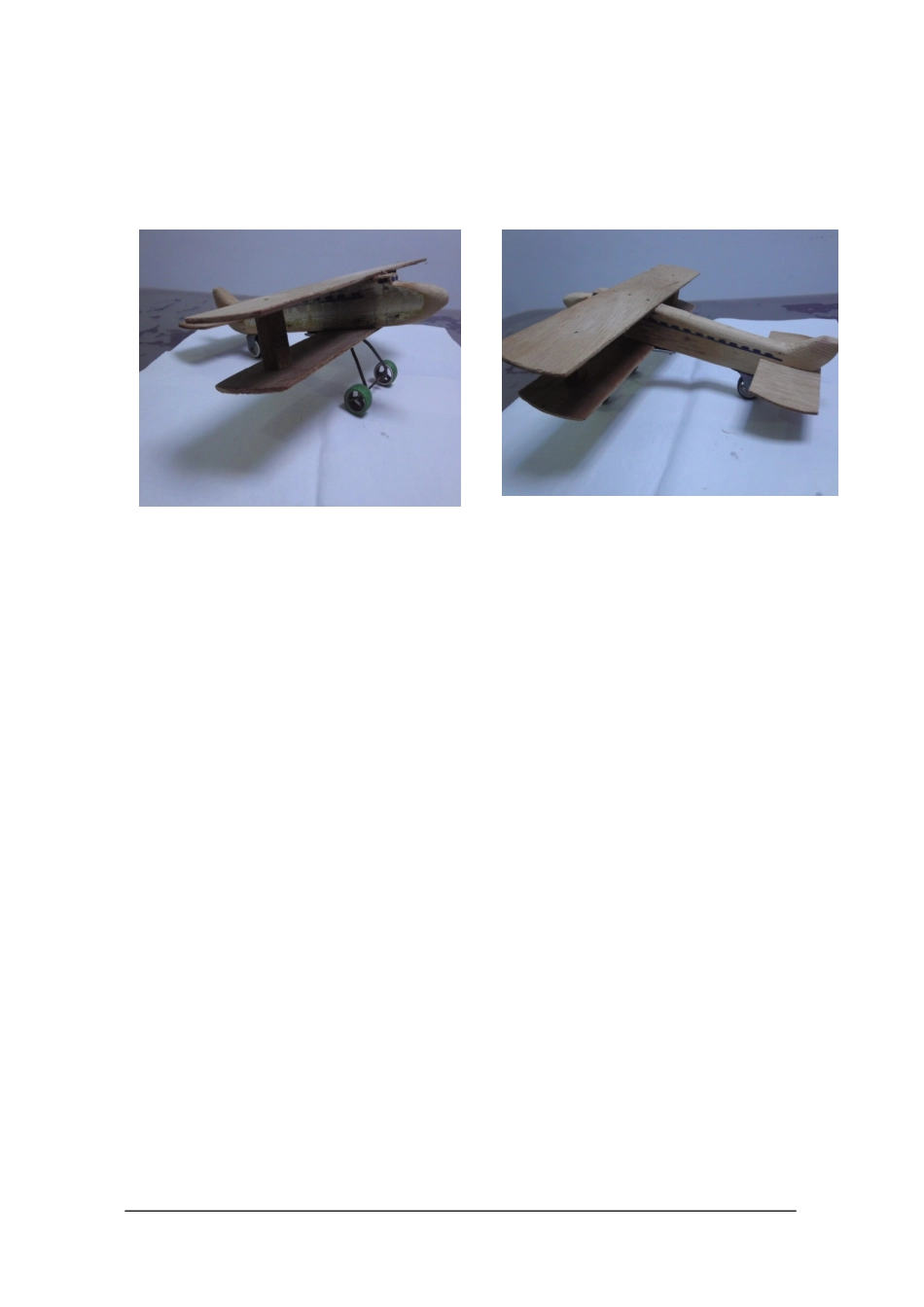

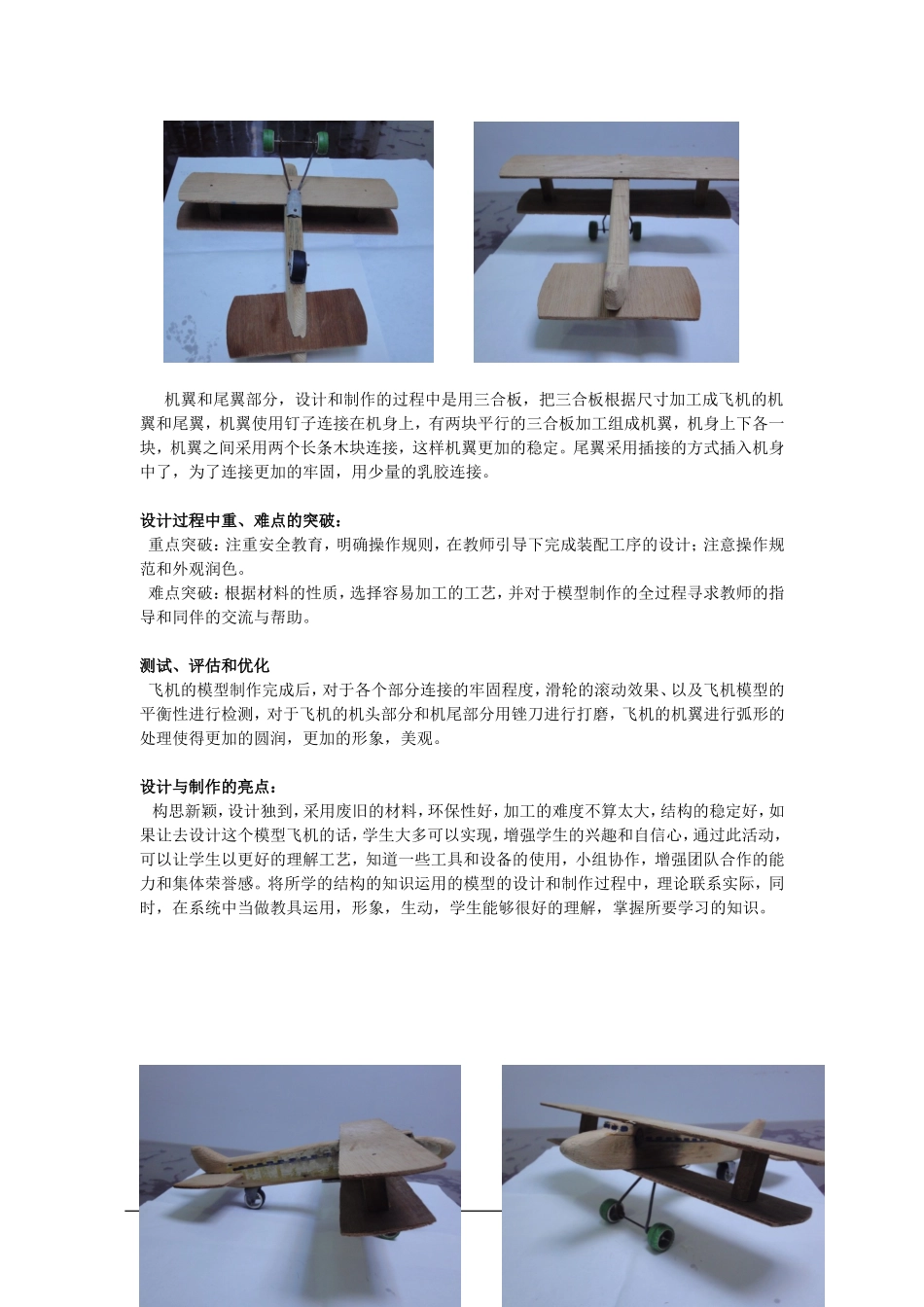

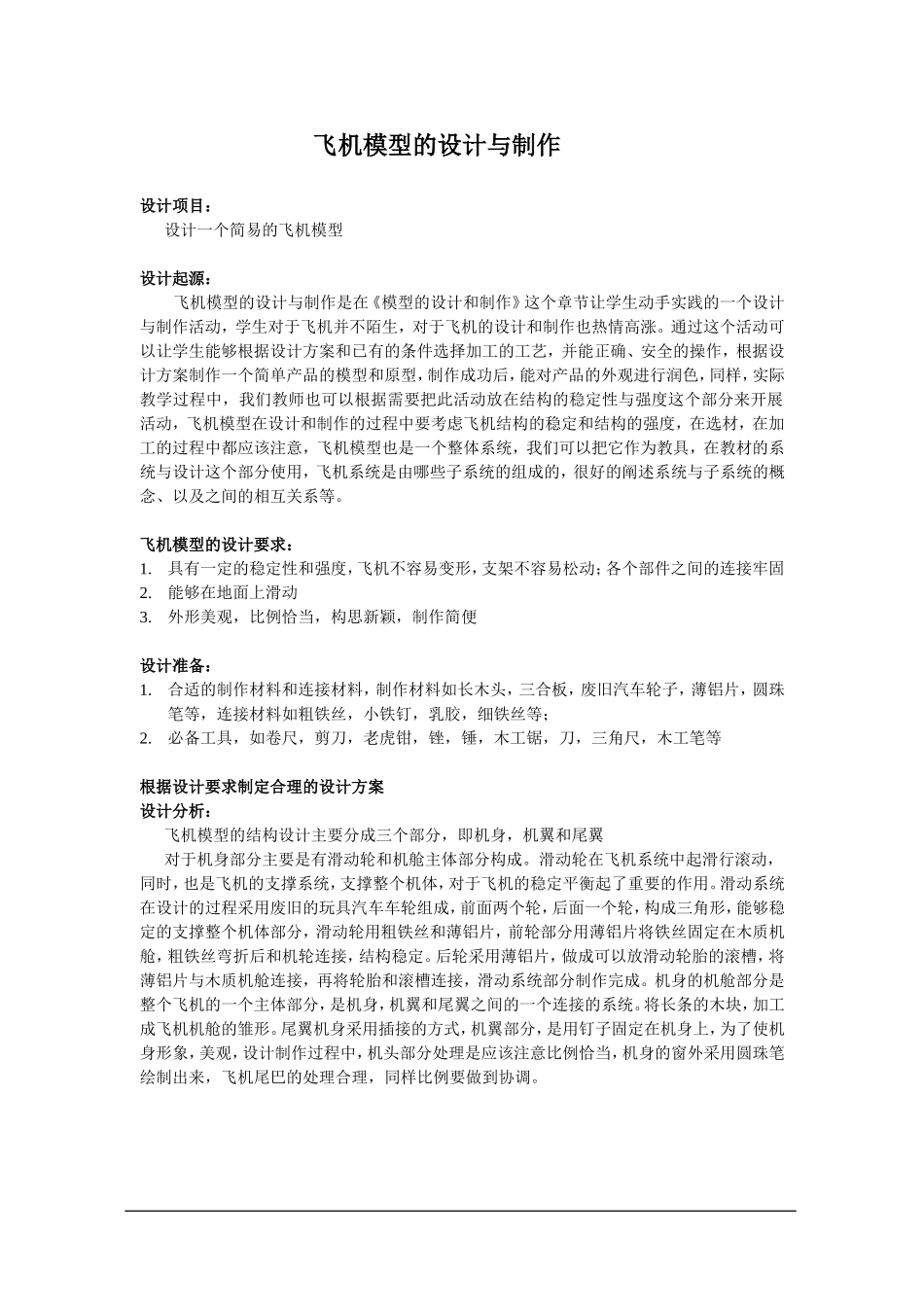

飞机模型的设计与制作设计项目：设计一个简易的飞机模型设计起源：飞机模型的设计与制作是在《模型的设计和制作》这个章节让学生动手实践的一个设计与制作活动，学生对于飞机并不陌生，对于飞机的设计和制作也热情高涨。通过这个活动可以让学生能够根据设计方案和已有的条件选择加工的工艺，并能正确、安全的操作，根据设计方案制作一个简单产品的模型和原型，制作成功后，能对产品的外观进行润色，同样，实际教学过程中，我们教师也可以根据需要把此活动放在结构的稳定性与强度这个部分来开展活动，飞机模型在设计和制作的过程中要考虑飞机结构的稳定和结构的强度，在选材，在加工的过程中都应该注意，飞机模型也是一个整体系统，我们可以把它作为教具，在教材的系统与设计这个部分使用，飞机系统是由哪些子系统的组成的，很好的阐述系统与子系统的概念、以及之间的相互关系等。飞机模型的设计要求：1.具有一定的稳定性和强度，飞机不容易变形，支架不容易松动；各个部件之间的连接牢固2.能够在地面上滑动3.外形美观，比例恰当，构思新颖，制作简便设计准备：1.合适的制作材料和连接材料，制作材料如长木头，三合板，废旧汽车轮子，薄铝片，圆珠笔等，连接材料如粗铁丝，小铁钉，乳胶，细铁丝等；2.必备工具，如卷尺，剪刀，老虎钳，锉，锤，木工锯，刀，三角尺，木工笔等根据设计要求制定合理的设计方案设计分析：飞机模型的结构设计主要分成三个部分，即机身，机翼和尾翼对于机身部分主要是有滑动轮和机舱主体部分构成。滑动轮在飞机系统中起滑行滚动，同时，也是飞机的支撑系统，支撑整个机体，对于飞机的稳定平衡起了重要的作用。滑动系统在设计的过程采用废旧的玩具汽车车轮组成，前面两个轮，后面一个轮，构成三角形，能够稳定的支撑整个机体部分，滑动轮用粗铁丝和薄铝片，前轮部分用薄铝片将铁丝固定在木质机舱，粗铁丝弯折后和机轮连接，结构稳定。后轮采用薄铝片，做成可以放滑动轮胎的滚槽，将薄铝片与木质机舱连接，再将轮胎和滚槽连接，滑动系统部分制作完成。机身的机舱部分是整个飞机的一个主体部分，是机身，机翼和尾翼之间的一个连接的系统。将长条的木块，加工成飞机机舱的雏形。尾翼机身采用插接的方式，机翼部分，是用钉子固定在机身上，为了使机身形象，美观，设计制作过程中，机头部分处理是应该注意比例恰当，机身的窗外采用圆珠笔绘制出来，飞机尾巴的处理合理，同样比例要做到协调。机翼和尾翼部分，设计和制作的过程中是用三合板，把三合板根据尺寸加工成飞机的机翼和尾翼，机翼使用钉子连接在机身上，有两块平行的三合板加工组成机翼，机身上下各一块，机翼之间采用两个长条木块连接，这样机翼更加的稳定。尾翼采用插接的方式插入机身中了，为了连接更加的牢固，用少量的乳胶连接。设计过程中重、难点的突破：重点突破：注重安全教育，明确操作规则，在教师引导下完成装配工序的设计；注意操作规范和外观润色。难点突破：根据材料的性质，选择容易加工的工艺，并对于模型制作的全过程寻求教师的指导和同伴的交流与帮助。测试、评估和优化飞机的模型制作完成后，对于各个部分连接的牢固程度，滑轮的滚动效果、以及飞机模型的平衡性进行检测，对于飞机的机头部分和机尾部分用锉刀进行打磨，飞机的机翼进行弧形的处理使得更加的圆润，更加的形象，美观。设计与制作的亮点：构思新颖，设计独到，采用废旧的材料，环保性好，加工的难度不算太大，结构的稳定好，如果让去设计这个模型飞机的话，学生大多可以实现，增强学生的兴趣和自信心，通过此活动，可以让学生以更好的理解工艺，知道一些工具和设备的使用，小组协作，增强团队合作的能力和集体荣誉感。将所学的结构的知识运用的模型的设计和制作过程中，理论联系实际，同时，在系统中当做教具运用，形象，生动，学生能够很好的理解，掌握所要学习的知识。设计作品图
