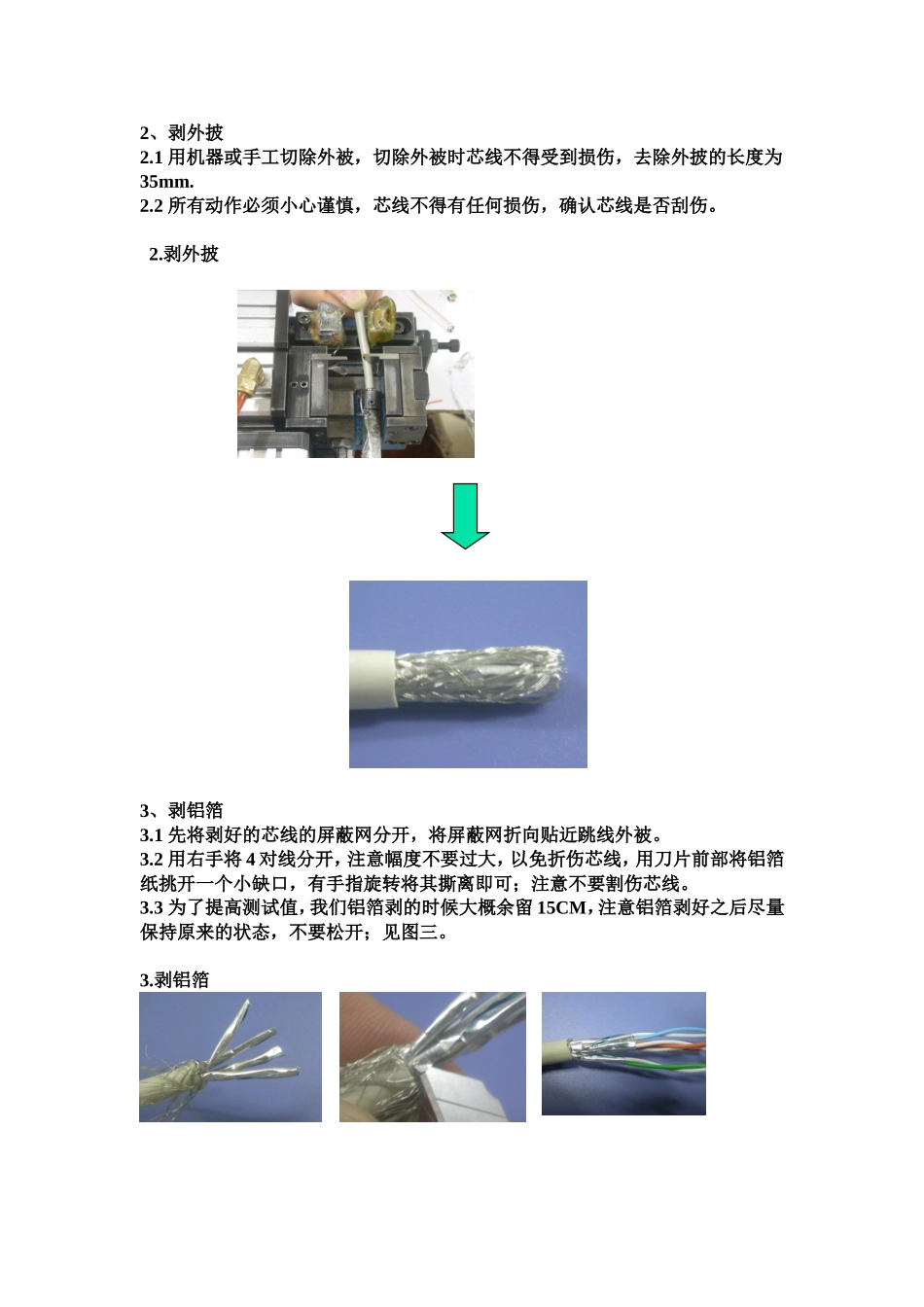

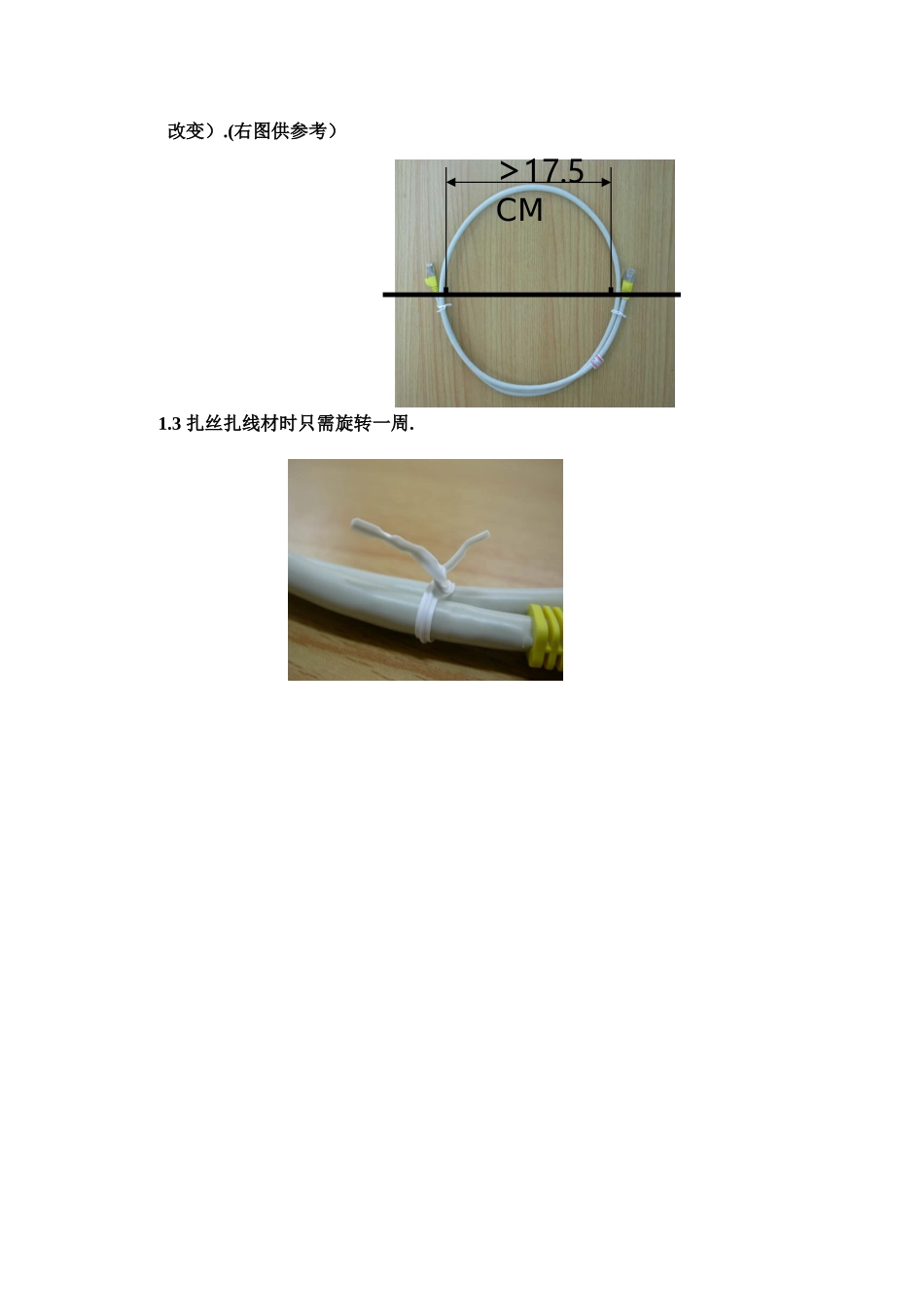

Cat.6折叠式跳线组装一、3种产品+C6屏蔽线材1.1折叠式护套,2.单排支架,3.折叠式水晶头,1.折叠式产品2.CAT6屏蔽线材二、专业术语:2.1“水晶头”——Cat.6标准短长身屏蔽水晶头2.2“支架”——Cat.6支架是为了固定线材芯线位置和提高装配稳定性2.3“线材”——Cat.6屏蔽线材;2.4“芯线”——线材中扭曲在一起的四对细芯线;2.5“铝箔”------每一对线都有一个铝箔屏蔽层;2.6“屏蔽网”-----四对线合在一起有一个公共的金属编织屏蔽网。二.制作1、裁线1.1裁线时必须多裁11cm,以方便穿线或在测试NG时进行返工.1.2理线时,线材内径必须大于17.5cm(为了避免线材内芯线受到挤压使位置改变).(右图供参考)1.3扎丝扎线材时只需旋转一周.>17.5CM2、剥外披2.1用机器或手工切除外被,切除外被时芯线不得受到损伤,去除外披的长度为35mm.2.2所有动作必须小心谨慎,芯线不得有任何损伤,确认芯线是否刮伤。2.剥外披3、剥铝箔3.1先将剥好的芯线的屏蔽网分开,将屏蔽网折向贴近跳线外被。3.2用右手将4对线分开,注意幅度不要过大,以免折伤芯线,用刀片前部将铝箔纸挑开一个小缺口,有手指旋转将其撕离即可;注意不要割伤芯线。3.3为了提高测试值,我们铝箔剥的时候大概余留15CM,注意铝箔剥好之后尽量保持原来的状态,不要松开;见图三。3.剥铝箔4.穿护套4.1将剥好铝箔的芯线,外被上的屏蔽网剪掉四分之三,留下四分之一的屏蔽网扭紧凑贴放在线位36或45的位置。4.2余留的地线连同36或45线位同穿入护套下面的线孔,其余的三对线每两条两条穿入护套线孔。4.3八根芯线穿入护套以后,剥外被的地方不能与穿线孔的位置隔的距离过大,见图二。4.4芯线穿好,护套盖子要合上,和上之后要检查各个卡位点是否卡到位。4.穿护套5、穿单排支架5.1将护套合好要把地线叠放在同她一起穿入的两根芯线后面,地线减掉大概余留6CM,注意地线要紧凑不得有分叉现象。5.2将八根芯线较直,用剪刀略倾斜45度角斜剪,右手拿支架左手八根芯线同时穿入支架,注意芯线不要错位。5.3穿好支架之后要自检线位是否正确。5.穿单排支架6、穿水晶头6.1将八根芯线穿入支架按照568A或568B的线位穿入支架,单排支架要推到位见图一。6.2将八根芯线的前端剪齐穿入水晶头,注意剪刀不能碰伤支架。6.3穿入水晶头之后要检查地线是否有叉开或漏出现象。(如图右图三位置)6.穿水晶头7压水晶头7.1在压水晶头之前检查芯线是否穿到底。7.2在自检好的前提下把水晶头放入小金刚。7.3在自检好的前提下把水晶头放入小金刚。8.3根据FCC规范,C6水晶头(压着后)金片埋入深度H=6.02±0.13MM,但按照客户要求,我们的金片高度是6.13±0.02M7.4压好之后检查金片是否刮伤,隔栏是否刮。7.5跳线组装完成后,可以按其他Cat.6跳线同样的作业方式进行测试,理线、包装,贴标签。7.压水晶头
