游泳池、水上乐园循环水处理系统设计方案VIP免费

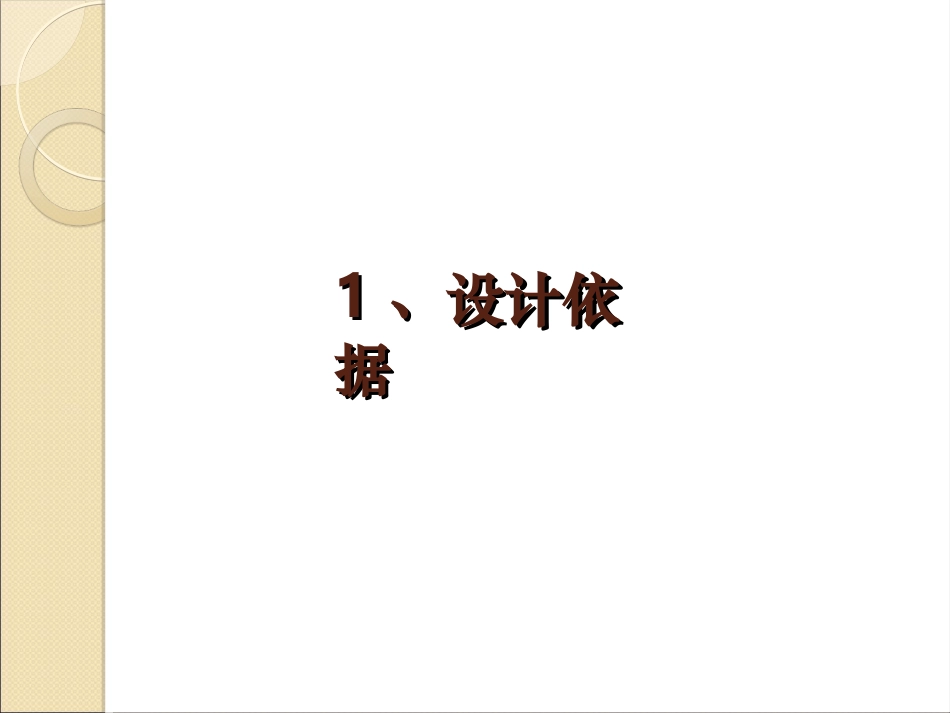

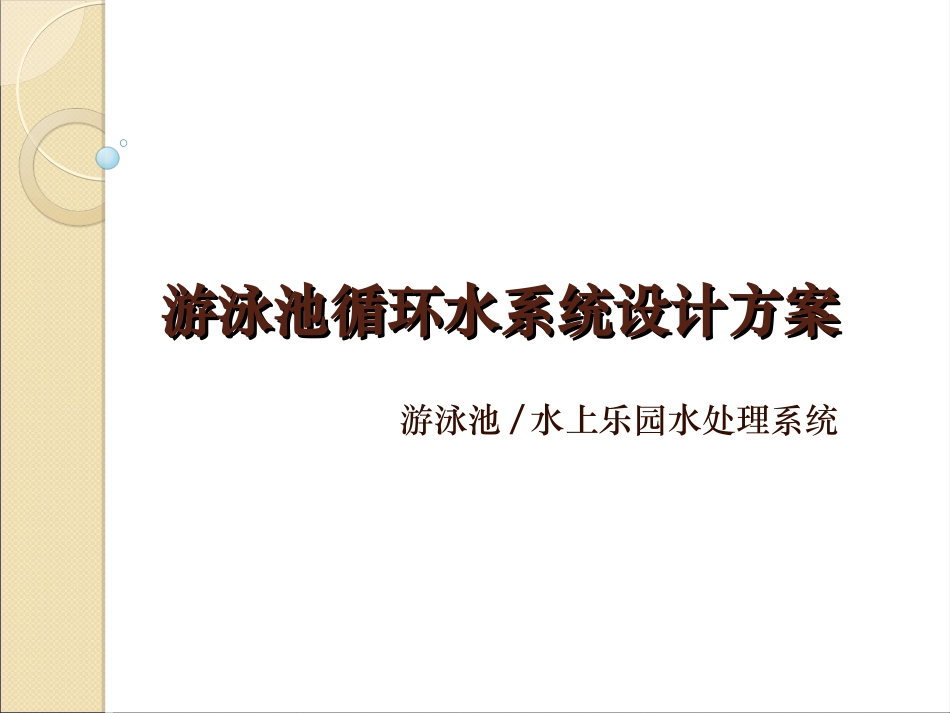

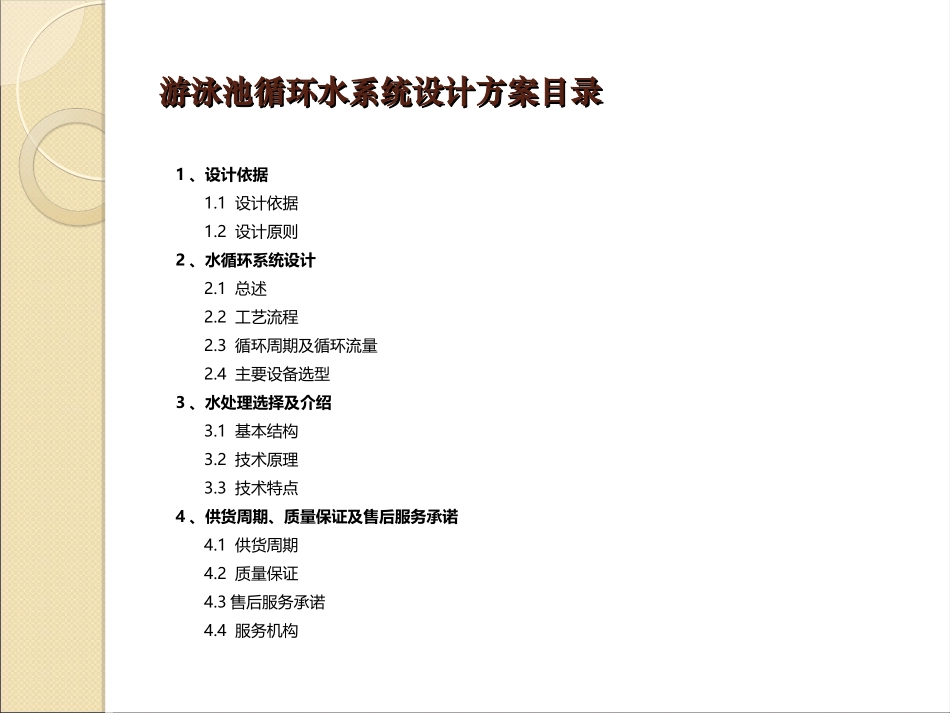

游泳池循环水系统设计方案游泳池循环水系统设计方案游泳池/水上乐园水处理系统游泳池循环水系统设计方案目录游泳池循环水系统设计方案目录1、设计依据1.1设计依据1.2设计原则2、水循环系统设计2.1总述2.2工艺流程2.3循环周期及循环流量2.4主要设备选型3、水处理选择及介绍3.1基本结构3.2技术原理3.3技术特点4、供货周期、质量保证及售后服务承诺4.1供货周期4.2质量保证4.3售后服务承诺4.4服务机构11、设计依、设计依据据1.11.1设计依据设计依据(1)根据甲方提供的有关书面文件及相关图纸资料(2)《室外排水设计规范》（GB50014-2006）(3)《室外给水设计规范》（GB50013-2006）(4)《游泳池给排水工程设计规范》(5)《建筑给水硬聚氯乙烯管道设计与施工验收规范》(CECS41-92)(6)《建筑给水排水设计规范》(GB50015-2003)1.21.2设计原则设计原则(1)游泳池/水上乐园出水水质常年保持稳定，各项指标达标；(2)充分考虑用地范围，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响；(3)造型美观，与周围环境协调；(4)水处理系统操作简单，维护管理方便，工程周期短，使用寿命长；(5)处理系统能自动运行，经常性运行及维修费用低，总投资省；(6)水处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施。22、水循环系统设、水循环系统设计计2.12.1水循环系统设计总述水循环系统设计总述根据业主提供游泳池总水量约为1600m3。循环方式为顺流式，池水经提升泵流到水力全自动精滤机处，进行曝气溶氧、过滤、去除水中污染物，加消毒剂及PH调节剂后从用水泵提升到进水口进入池内循环使用。其处理工艺简图如下：2.22.2游泳池水质标准游泳池水质标准序号项目限值1浑浊度≤5NTU2PH值7.0-7.83尿素≤3.5mg/L4菌落总数≤200CFU/mL5总大肠菌群每100mL不得检出6游离性余氯0.3-0.5mg/L7化合性余氯≤0.4mg/L8水温23-28ºC2.32.3循环周期及循环流量计算循环周期及循环流量计算（1）循环周期根据要求：游泳池循环周期设定为8小时。（2）设计循环流量池水净化循环系统的循环流量按以下公式计算qc=Vc×ap/Tpq——循环水流量（m3/h）；V——池水容积（m3）；ap——管道和设备的水容积附加系数，ap=1.05～1.10，本项目取1.05；Tp——池水循环周期（h），循环周期6小时计算经计算循环流量：q1=1600x1.05/8=210m3/h循环水泵选取方法循环水泵选取方法根据以上计算的循环流量为210m3/h，所选水泵的最佳工况流量应略大于循环流量的选型原则，故优化后拟选水泵如下：水泵型号：KQW数量：3台(两用一备)流量（m3/h）扬程（m）功率（kW）转速（r/min）12067.51480（1）KQW卧式清水泵能及主要用途KQW卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，使用介质温度80℃以下适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套等，使用温度T£80℃。（2）KQW卧式清水泵产品特点1）运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。2）滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。3）噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。4）故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障，工作时间大大提高。5）维修方便：更换密封、轴承，简易方便。6）占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。2.4ELK2.4ELK系列一体化水力全自动精滤设系列一体化水力全自动精滤设备备设计循环流量均为210m3/h，根据系统的设计流量选用1台水力全自动曝气精滤设备进行水循环处理，型号为ELK-7A。序号项目参数1型号ELK-7A2数量1套3材料U-PVC工程塑料4外形尺寸（长*宽*高）4000x4000x4400(mm)5设备基础（长*宽*高）无需基础（地面水平，光滑）6过滤流量210m3/h7滤层总厚度700mm8出水浊度<1NTU9过滤罐直径1800mm(单罐)(4个一组）10曝气分水器直径1800mm11反冲洗方式虹吸...
