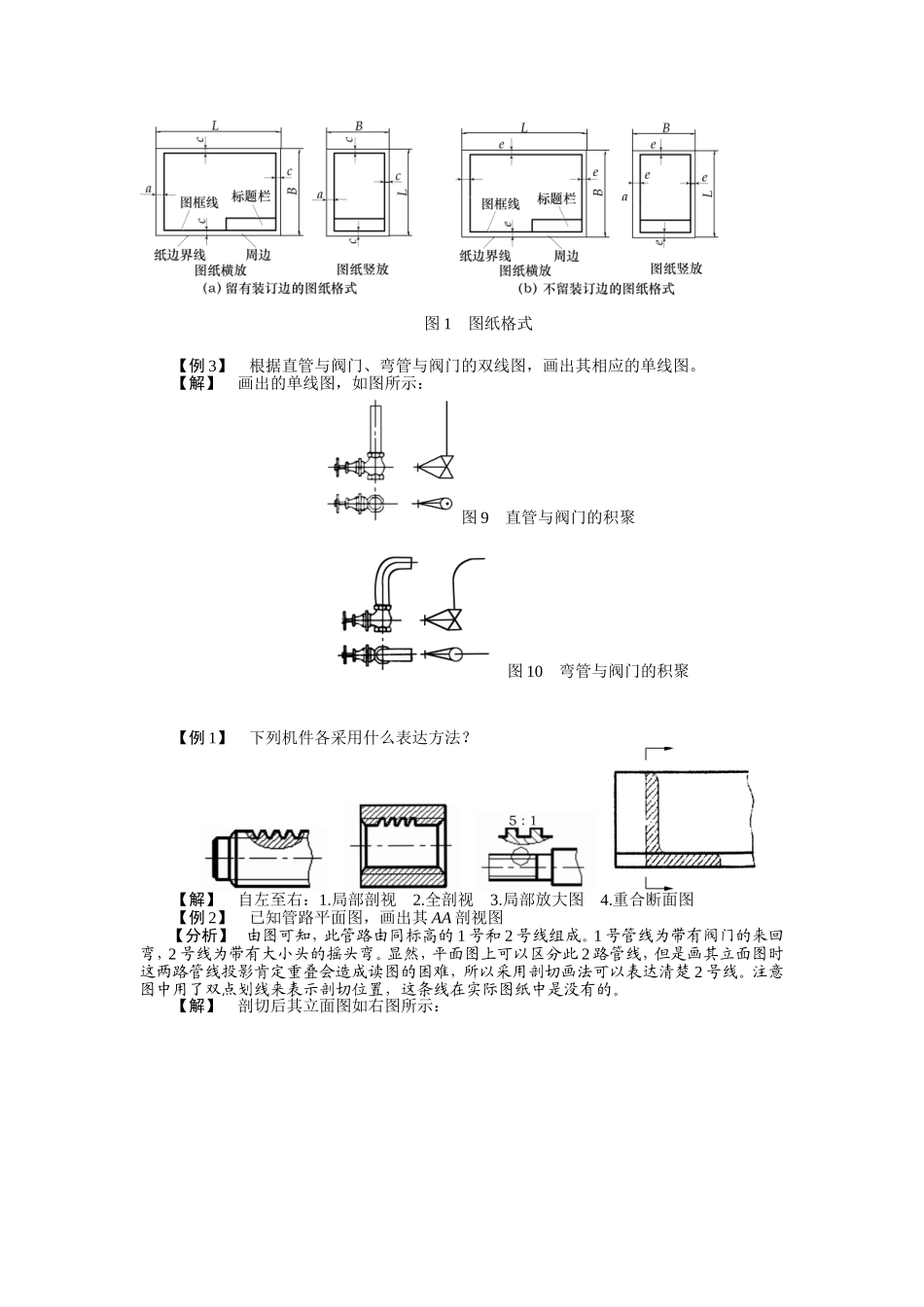

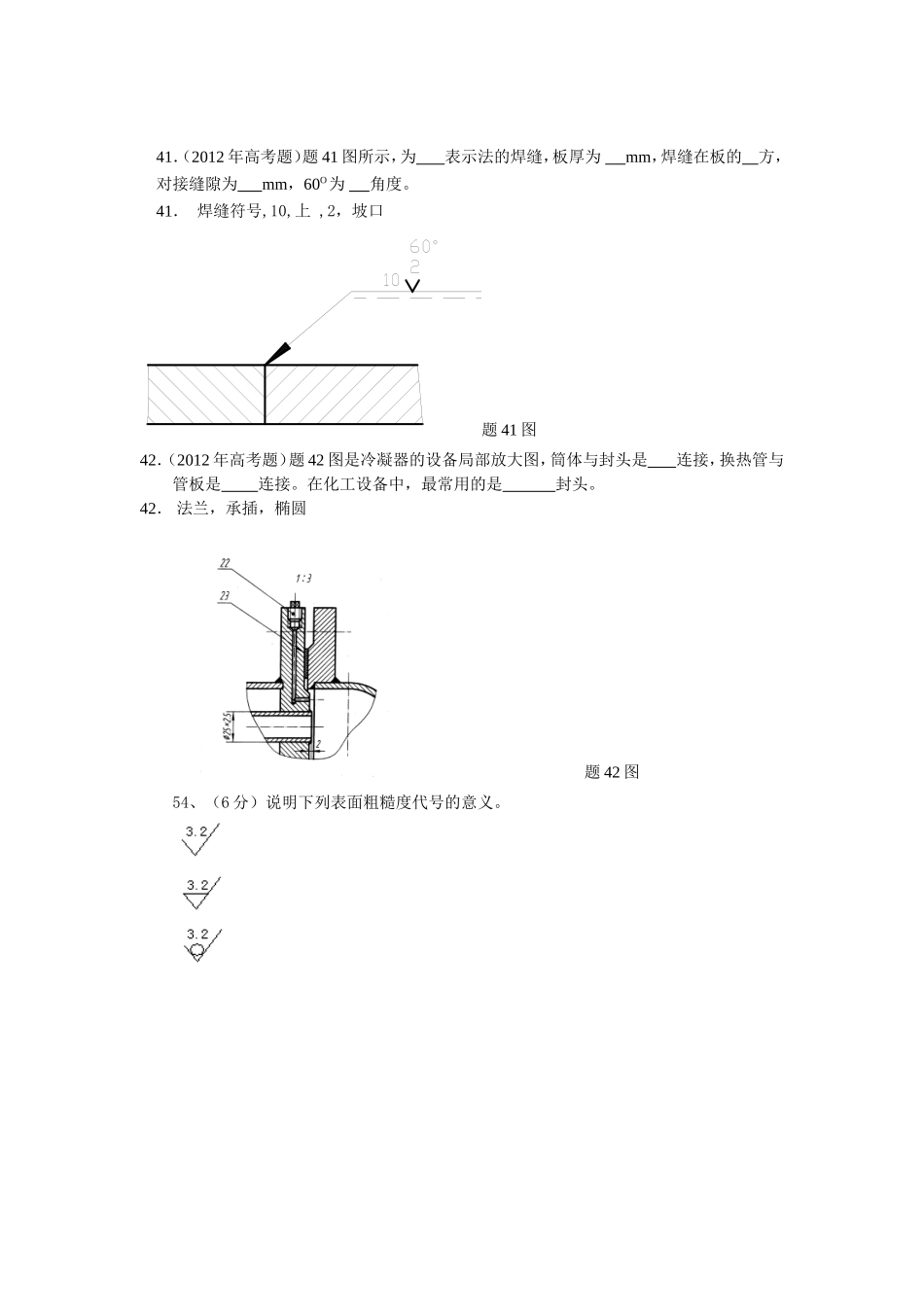

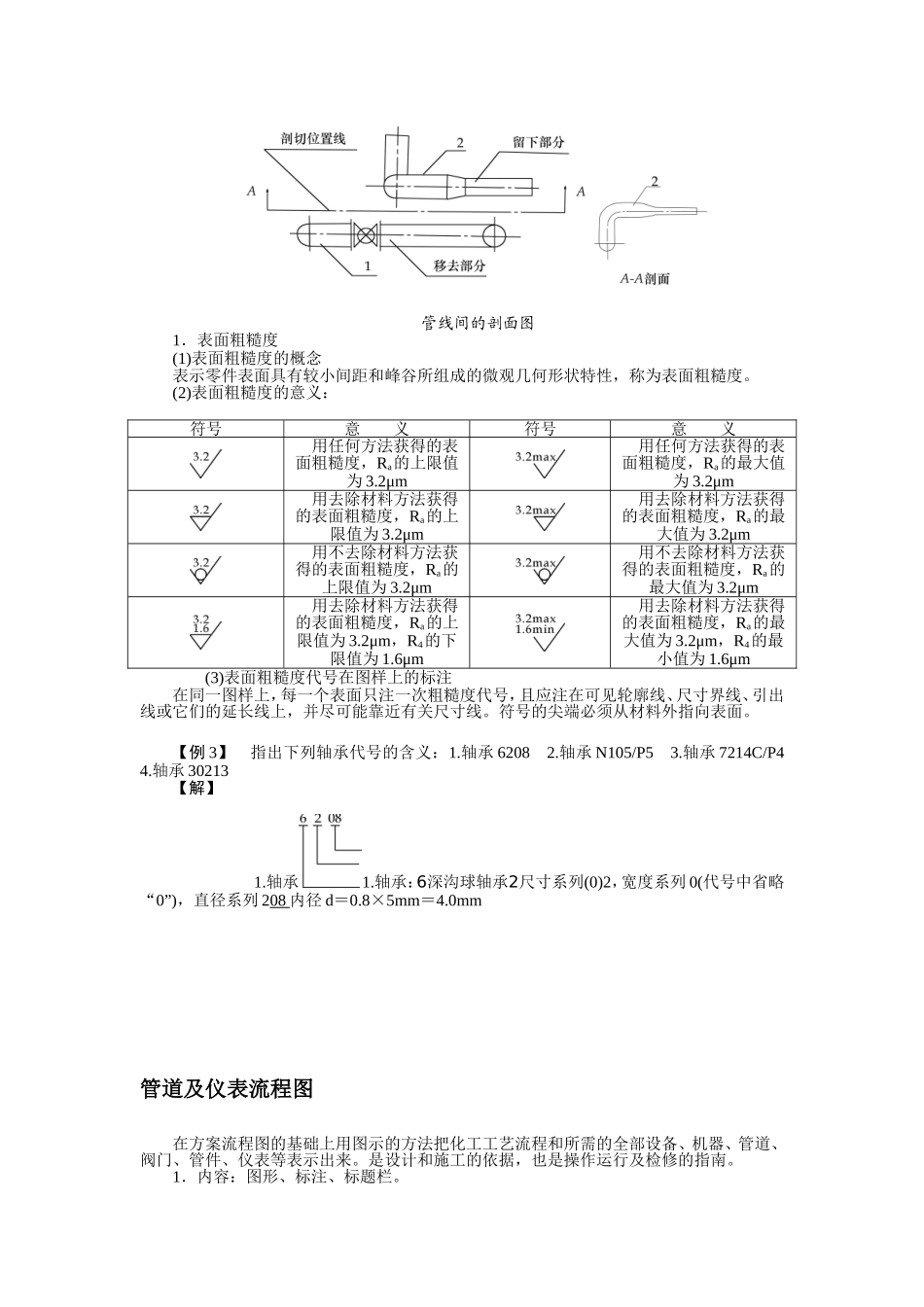

41．（2012年高考题）题41图所示，为表示法的焊缝，板厚为mm，焊缝在板的方，对接缝隙为mm，60O为角度。41．焊缝符号,10,上,2，坡口题41图42．（2012年高考题）题42图是冷凝器的设备局部放大图，筒体与封头是连接，换热管与管板是连接。在化工设备中，最常用的是封头。42．法兰，承插，椭圆题42图54、（6分）说明下列表面粗糙度代号的意义。图1图纸格式【例3】根据直管与阀门、弯管与阀门的双线图，画出其相应的单线图。【解】画出的单线图，如图所示：图9直管与阀门的积聚图10弯管与阀门的积聚【例1】下列机件各采用什么表达方法？【解】自左至右：1.局部剖视2.全剖视3.局部放大图4.重合断面图【例2】已知管路平面图，画出其AA剖视图【分析】由图可知，此管路由同标高的1号和2号线组成。1号管线为带有阀门的来回弯，2号线为带有大小头的摇头弯。显然，平面图上可以区分此2路管线，但是画其立面图时这两路管线投影肯定重叠会造成读图的困难，所以采用剖切画法可以表达清楚2号线。注意图中用了双点划线来表示剖切位置，这条线在实际图纸中是没有的。【解】剖切后其立面图如右图所示：管线间的剖面图1．表面粗糙度(1)表面粗糙度的概念表示零件表面具有较小间距和峰谷所组成的微观几何形状特性，称为表面粗糙度。(2)表面粗糙度的意义：符号意义符号意义用任何方法获得的表面粗糙度，Ra的上限值为3.2μm用任何方法获得的表面粗糙度，Ra的最大值为3.2μm用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm用不去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm，R4的下限值为1.6μm用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm，R4的最小值为1.6μm(3)表面粗糙度代号在图样上的标注在同一图样上，每一个表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。符号的尖端必须从材料外指向表面。【例3】指出下列轴承代号的含义：1.轴承62082.轴承N105/P53.轴承7214C/P44.轴承30213【解】1.轴承1.轴承：6深沟球轴承2尺寸系列(0)2，宽度系列0(代号中省略“0”)，直径系列208内径d＝0.8×5mm＝4.0mm管道及仪表流程图在方案流程图的基础上用图示的方法把化工工艺流程和所需的全部设备、机器、管道、阀门、管件、仪表等表示出来。是设计和施工的依据，也是操作运行及检修的指南。1．内容：图形、标注、标题栏。2．设备的画法与标注：(1)设备图形大小不按比例画，仅取相对大小画出带有管口的主要轮廓图形，高低相对位置与实际布置相吻合；(2)设备位号和名称的标注与方案流程图中的规定一致。3．管道的画法与标注：(1)粗实线绘制全部工艺管道流程线，中粗实线绘制辅助管道流程线。应绘成水平线和垂直线，不用斜线，转弯处画成直角；(2)每根管道都要以箭头标出其物料流向，都要编号和标注，横向管道标注在上方，竖向管道标注在左方，也可用指引线引出标注；(3)标注的内容：①管段号：由物料代号、主项编号、管道顺序号组成。②管道尺寸：只注数字，以mm为单位，但不注明尺寸。无缝钢管标注注外径×壁厚。③管道等级：由管道的公称压力等级代号、管道顺序号、管道材质类别组成。④隔热或隔声代号：以上①②为一组，用一短横线隔开，③④为一组，用一短横线隔开，两组间留适当的空隙；也可将③④标注在管道下方；也可在工艺流程简单，管道品种规格不多时，将③④省略例：(4)常见管道图例：名称图例名称图例物料管道夹套管道辅助物料管道管道隔热层伴热(冷)管道喷淋管电伴热管道原有管道(5)常见物料代号：物料代号物料名称物料代号物料名称物料代号物料名称AR空气DNW脱盐水PW工艺水AL液氨FG燃料气PLS液固两相流工艺物料BR盐水H氢RW原水、新鲜水BW锅炉给水HS高压蒸汽SC蒸汽冷凝水CA压缩空气IA仪表空气SW软水CSW化学污水N氮TS伴热蒸汽CWS循环冷却水上水NG天然气TG尾气CWR循环冷却水回水PA工艺空气VE真空排放气DR排液、导淋PG工艺气体VT放空DW生活用水、饮用水PL工艺液体WW生...
