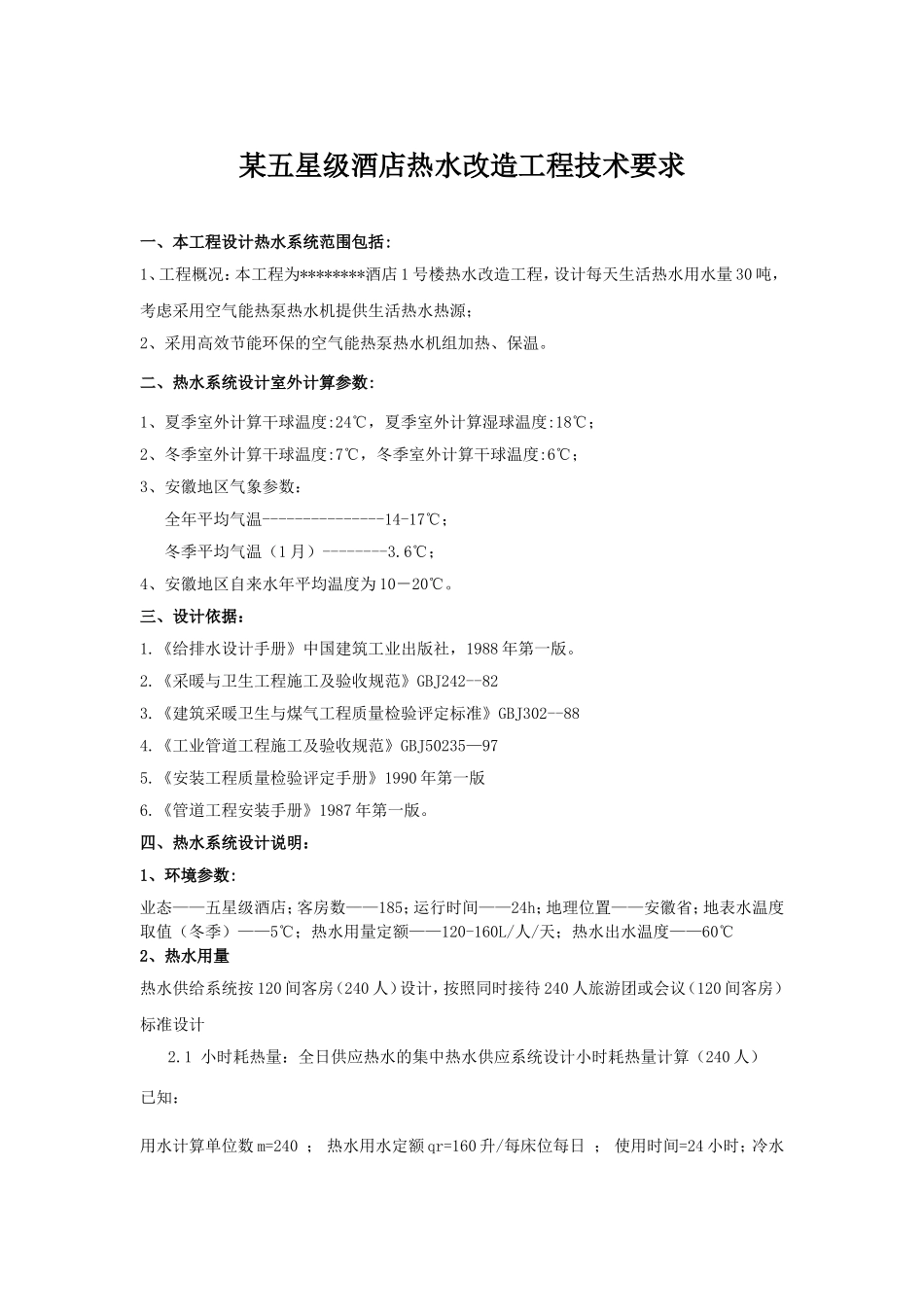

某五星级酒店热水改造工程技术要求一、本工程设计热水系统范围包括:1、工程概况：本工程为********酒店1号楼热水改造工程，设计每天生活热水用水量30吨，考虑采用空气能热泵热水机提供生活热水热源；2、采用高效节能环保的空气能热泵热水机组加热、保温。二、热水系统设计室外计算参数:1、夏季室外计算干球温度:24℃，夏季室外计算湿球温度:18℃；2、冬季室外计算干球温度:7℃，冬季室外计算干球温度:6℃；3、安徽地区气象参数：全年平均气温---------------14-17℃；冬季平均气温（1月）--------3.6℃；4、安徽地区自来水年平均温度为10－20℃。三、设计依据：1.《给排水设计手册》中国建筑工业出版社，1988年第一版。2.《采暖与卫生工程施工及验收规范》GBJ242--823.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302--884.《工业管道工程施工及验收规范》GBJ50235—975.《安装工程质量检验评定手册》1990年第一版6.《管道工程安装手册》1987年第一版。四、热水系统设计说明：1、环境参数:业态——五星级酒店；客房数——185；运行时间——24h；地理位置——安徽省；地表水温度取值（冬季）——5℃；热水用量定额——120-160L/人/天；热水出水温度——60℃2、热水用量热水供给系统按120间客房（240人）设计，按照同时接待240人旅游团或会议（120间客房）标准设计2.1小时耗热量：全日供应热水的集中热水供应系统设计小时耗热量计算（240人）已知：用水计算单位数m=240；热水用水定额qr=160升/每床位每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L；再根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=3.267428；水的比热C=4.187kJ/kg℃；计算：Qh=(3.267428×240×160×4.187×(60－5)×0.98324)/24=1183726kJ/h=329kW2.2设计小时热水量计算已知：设计小时耗热量＝329000W；设计热水温度＝60℃；设计冷水温度＝5℃；计算：根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L；设计小时热水量＝329000/(1.163×(60－5)×0.98324)＝5231.11L/h3、设备方案3.1系统：热源设备采用模块式空气源热泵热水机组+电热锅炉，系统供水选用承压保温水箱的方案.3.2设备：选用10台空气源热泵热水机组（制热量40.5KW/台）+2台电热锅炉（90KW/台）4、热水供给系统选用2只不锈钢方形承压式保温水箱（1.5m×3.5m）。5、系统控制5.1控制系统由投标人深化设计，提供设计图纸（设计说明、系统图、原理图、施工图等）满足自动、温控、恒温、设置、显示等使用的要求。5.2主机：控制系统选用可编程控制器（西门子），显示系统：液晶触摸屏（不小于7吋）。5.3系统控制由承压保温水上的温度传感器提供（30-50℃可调，每只水箱配2只温度传感器），当水温低于设定值时，启动空气源热泵（1台或数台），当温度接近设置温度时，逐步关闭空气源热泵，达到设定水温时，全部关闭空气源热泵。当空气源热泵全部开启，仍不能达到设定的水温，启动电加热锅炉（1台或2台），当水温接近设定值时，优先关闭电热锅炉。五、施工要求1、工程内容1.1、主要包括：设备及材料采购、管线连接、主机与保温水箱的连接安装、控制接线及系统调试。1.2、所需施工程序：人力组织、机具进场、会审图纸及技术交底、材料采购进场、底架制作、管路保温、控制线敷设、试机调试、运行。2、工程项目内容及承包范围主供水管阀门后、配电箱（甲供）出线以后部分由投标人承担，为交钥匙工程。2.1、热水机组、电热锅炉、承压式保温水箱、循环泵及控制箱等所有设备的供货、安装调试；2.2、承压式保温水箱的安装及与主机的联接；2.3、主机电能线的采购联接，及控制回路安装。2.4、主机进水管的联接；2.5、保温水箱出水接口的安装2.6、室内主支管及阀门配件的安装及保温（客房内与原有的管路对接）2.7、热水系统其他材料的采购安装，最终保证满足使用要求的完成系统。3、设备开箱检查3.1、根据设备装箱清单说明书核对规格，型号是否符合设计要求3.2、确认主体，零部件无缺...
