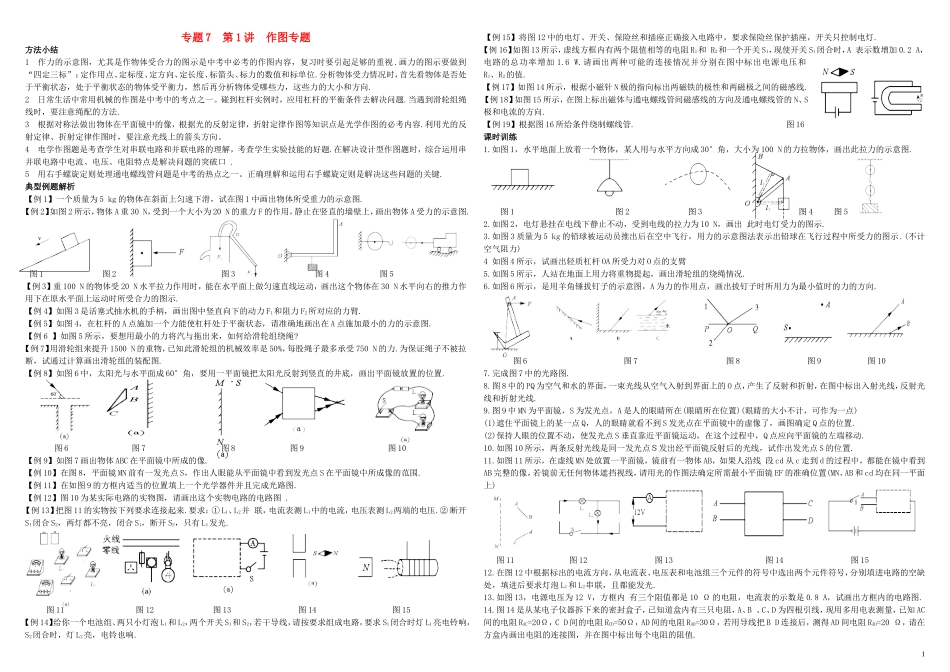

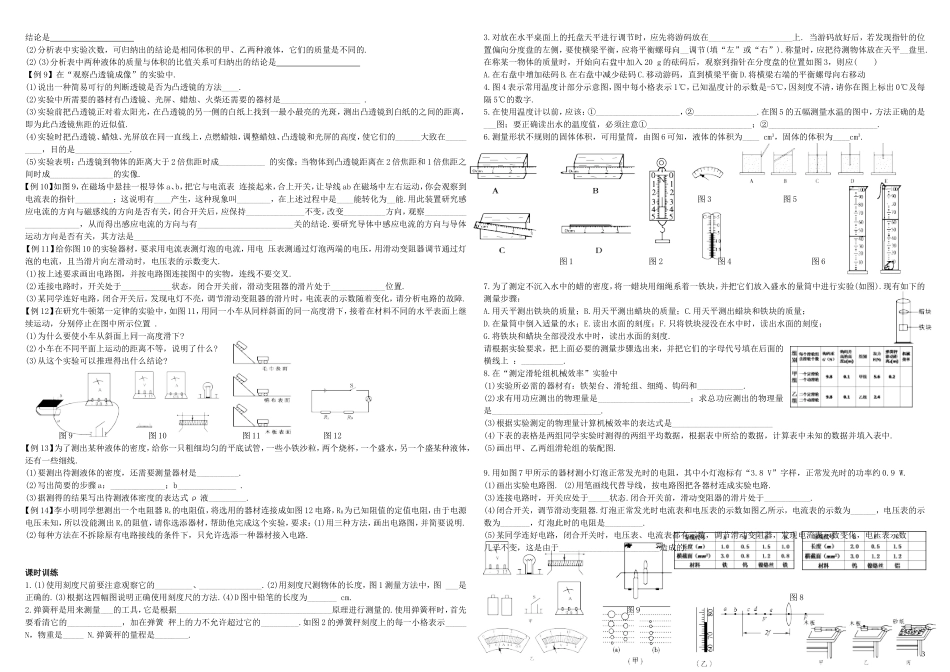

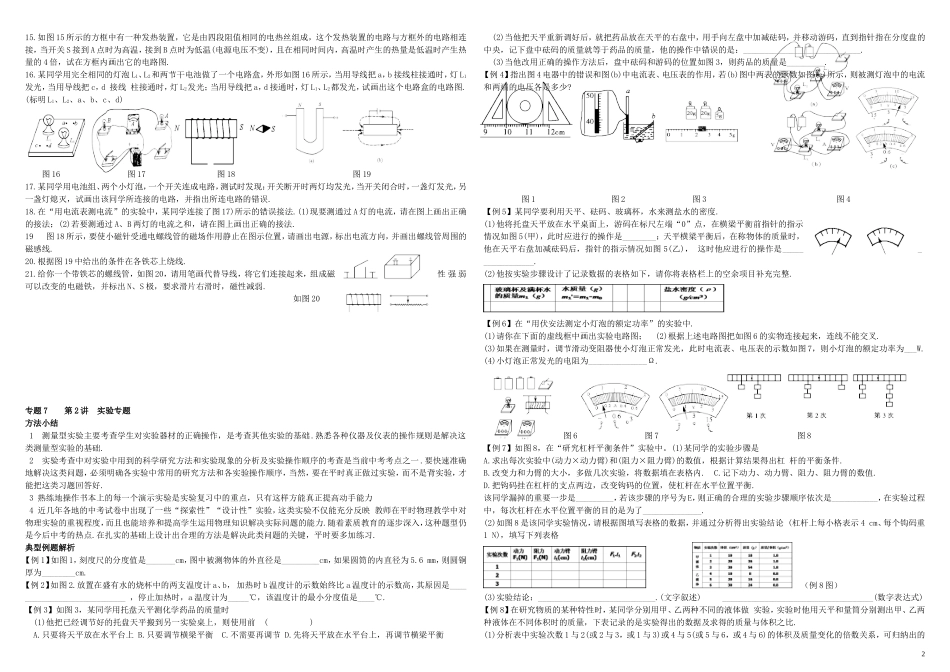

专题7第1讲作图专题方法小结1作力的示意图，尤其是作物体受合力的图示是中考中必考的作图内容，复习时要引起足够的重视.画力的图示要做到“四定三标”：定作用点、定标度、定方向、定长度、标箭头、标力的数值和标单位.分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向.2日常生活中常用机械的作图是中考中的考点之一。碰到杠杆实例时，应用杠杆的平衡条件去解决问题.当遇到滑轮组绳线时，要注意绳配的方法.3根据对称法做出物体在平面镜中的像，根据光的反射定律，折射定律作图等知识点是光学作图的必考内容.利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。4电学作图题是考查学生对串联电路和并联电路的理解，考查学生实验技能的好题.在解决设计型作图题时，综合运用串并联电路中电流、电压、电阻特点是解决问题的突破口.5用右手螺旋定则处理通电螺线管问题是中考的热点之一。正确理解和运用右手螺旋定则是解决这些问题的关键.典型例题解析【例1】一个质量为5kg的物体在斜面上匀速下滑，试在图1中画出物体所受重力的示意图.【例2】如图2所示，物体A重30N，受到一个大小为20N的重力F的作用，静止在竖直的墙壁上，画出物体A受力的示意图.图1图2图3图4图5【例3】重100N的物体受20N水平拉力作用时，能在水平面上做匀速直线运动，画出这个物体在30N水平向右的推力作用下在原水平面上运动时所受合力的图示.【例4】如图3是活塞式抽水机的手柄，画出图中竖直向下的动力F1和阻力F2所对应的力臂.【例5】如图4，在杠杆的A点施加一个力能使杠杆处于平衡状态，请准确地画出在A点施加最小的力的示意图.【例6】如图5所示，要想用最小的力将汽与拖出来，如何给滑轮组绕绳?【例7】用滑轮组来提升1500N的重物，已知此滑轮组的机械效率是50%，每股绳子最多承受750N的力.为保证绳子不被拉断，试通过计算画出滑轮组的装配图.【例8】如图6中，太阳光与水平面成60°角，要用一平面镜把太阳光反射到竖直的井底，画出平面镜放置的位置.图6图7图8图9图10【例9】如图7画出物体ABC在平面镜中所成的像.【例10】在图8，平面镜MN前有一发光点S，作出人眼能从平面镜中看到发光点S在平面镜中所成像的范围.【例11】在如图9的方框内适当的位置填上一个光学器件并且完成光路图.【例12】图10为某实际电路的实物图，请画出这个实物电路的电路图.【例13】把图11的实物按下列要求连接起来.要求：①L1、L2并联，电流表测L1中的电流，电压表测L2两端的电压.②断开S1闭合S2，两灯都不亮，闭合S1，断开S2，只有L1发光.图11图12图13图14图15【例14】给你一个电池组、两只小灯泡L1和L2，两个开关S1和S2，若干导线，请按要求组成电路，要求S1闭合时灯L1亮电铃响，S2闭合时，灯L2亮，电铃也响.【例15】将图12中的电灯、开关、保险丝和插座正确接入电路中，要求保险丝保护插座，开关只控制电灯.【例16】如图13所示，虚线方框内有两个阻值相等的电阻R1和R2和一个开关S1，现使开关S1闭合时，A表示数增加0.2A，电路的总功率增加1.6W.请画出两种可能的连接情况并分别在图中标出电源电压和R1、R2的值.【例17】如图14所示，根据小磁针N极的指向标出两磁铁的极性和两磁极之间的磁感线.【例18】如图15所示，在图上标出磁体与通电螺线管间磁感线的方向及通电螺线管的N、S极和电流的方向.【例19】根据图16所给条件绕制螺线管.图16课时训练1.如图1，水平地面上放着一个物体，某人用与水平方向成30°角，大小为100N的力拉物体，画出此拉力的示意图.图1图2图3图4图52.如图2，电灯悬挂在电线下静止不动，受到电线的拉力为10N，画出此时电灯受力的图示.3.如图3质量为5kg的铅球被运动员推出后在空中飞行，用力的示意图法表示出铅球在飞行过程中所受力的图示.(不计空气阻力)4如图4所示，试画出轻质杠杆OA所受力对O点的支臂5.如图5所示，人站在地面上用力将重物提起，画出滑轮组的绕绳情况.6.如图6所示，是用羊角锤拔钉子的示意图，A为力的作用点，画出拔钉子时所用力为最小值时的力的方向.图6图7图8图9图107.完成图7中的光路图.8.图8中的PQ为空气和水的界面，一...
