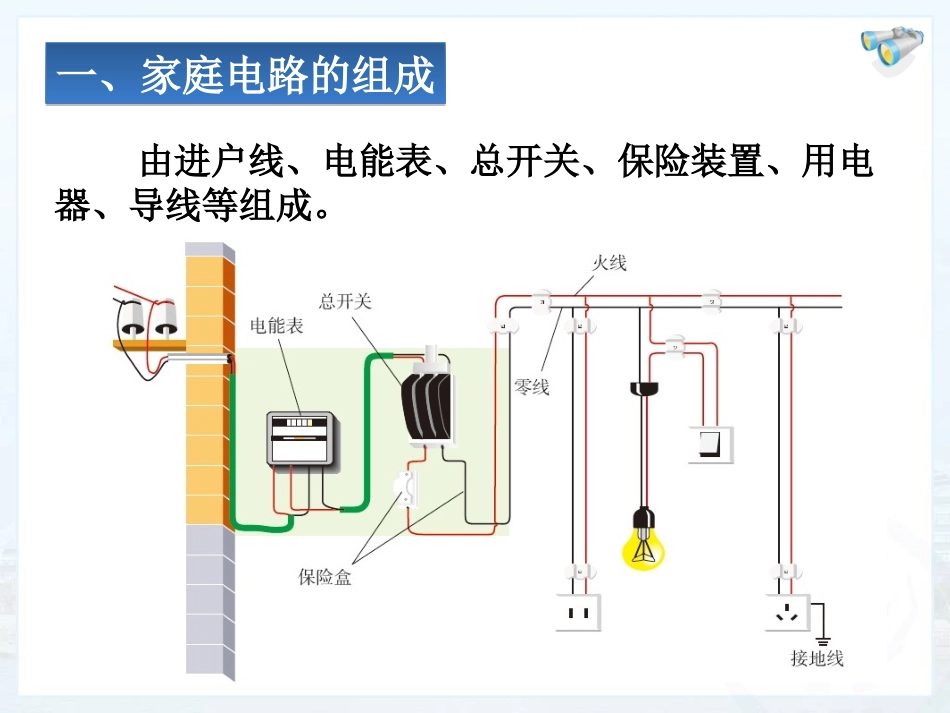

家庭电路第十九章第１节家庭装修—布线观察由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成1．电能表（1）作用：（2）安装：测量用电器消耗电能的多少。安装在干路上，在总开关之前。123.4kw·h（3）读数：2．总开关串联在干路中，控制室内全部电路的通与断。3．保险装置①作用：②材料：③注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关3．保险装置现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地用试电笔！试电笔0V220V220V如何辨别火线和零线？二、火线和零线二、火线和零线1．试电笔（1）作用：辨别火线和零线。（2）构造：氖管电阻笔尖金属体笔尾金属体弹簧二、火线和零线二、火线和零线（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。试电笔的正确使用！错误的使用方法2．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。（2）控制用电器的开关要连接在火线和用电器之间。1．三线插头三孔插座三脚插头三、三线插头和漏电保护器三、三线插头和漏电保护器两孔插座三孔插座火线零线接地接线方式2．漏电保护器空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课堂小结
