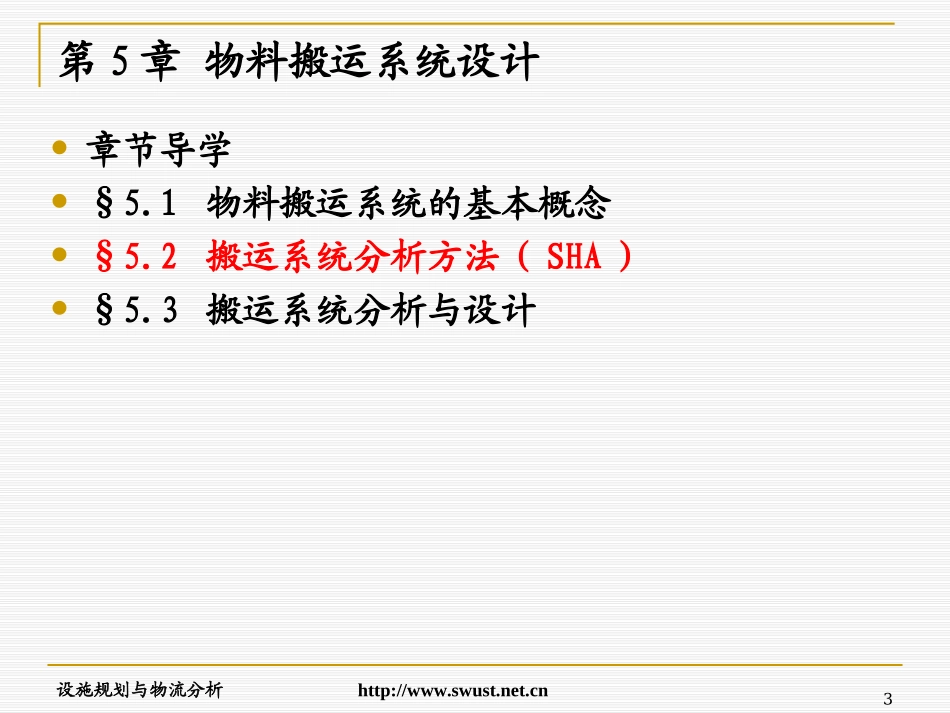

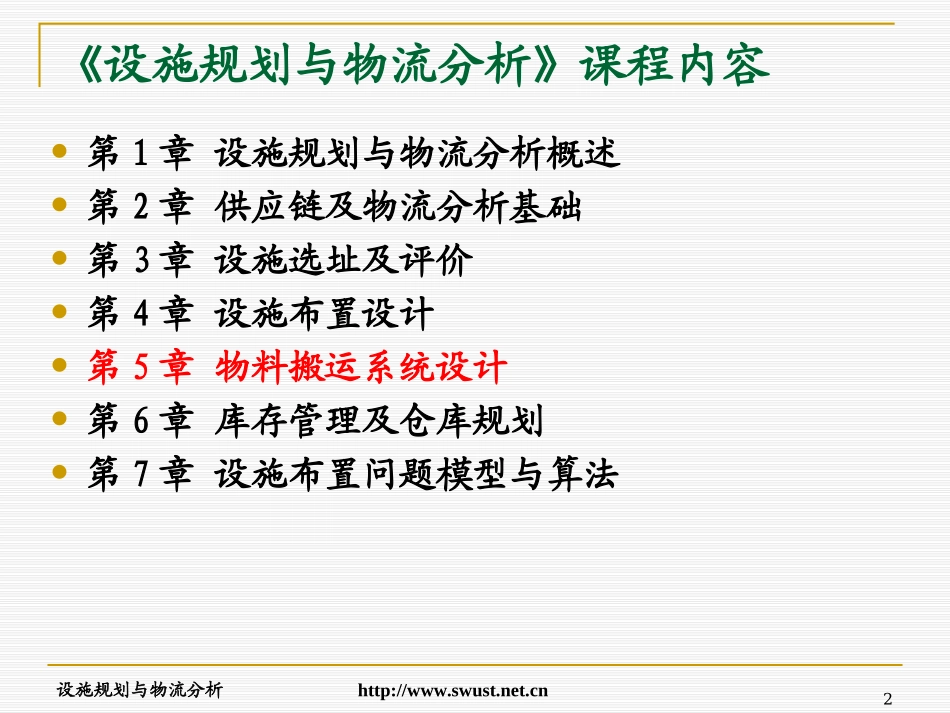

西南科技大学网络教育系列课程设施规划与物流分析主讲人：石宇强E_mail：ie_swust@yahoo.com.cn2设施规划与物流分析http://www.swust.net.cn《设施规划与物流分析》课程内容第1章设施规划与物流分析概述第2章供应链及物流分析基础第3章设施选址及评价第4章设施布置设计第5章物料搬运系统设计第6章库存管理及仓库规划第7章设施布置问题模型与算法3设施规划与物流分析http://www.swust.net.cn第5章物料搬运系统设计章节导学§5.1物料搬运系统的基本概念§5.2搬运系统分析方法（SHA）§5.3搬运系统分析与设计4设施规划与物流分析http://www.swust.net.cn§5.2搬运系统分析方法（SHA）物料搬运是指对各种物料的移动、运输或重新安放。需要由设备、容器和一个包括人员组成的搬运系统。物料搬运的基本要素：物料、移动、方法SHA(SystemHandlingAnalysis)是一个系统化、条理化、合乎逻辑顺序、对任何物料搬运项目都适用的方法。5设施规划与物流分析http://www.swust.net.cn§5.2搬运系统分析方法（SHA）一、系统搬运分析（SHA）概念二、SHA的程序三、SHA的图例符号6设施规划与物流分析http://www.swust.net.cn一、系统搬运分析（SHA）概念1搬运系统分析(Systemhandinganalysis)SHA适用于一切物料搬运项目，是一种条理化的分析方法。SHA包括三个基本内容：阶段构成、程序模式、图例符号。7设施规划与物流分析http://www.swust.net.cn一、系统搬运分析（SHA）概念2SHA的四个阶段阶段一：阶段一：外部衔接外部衔接————弄清所分析区域的物料进出情况。弄清所分析区域的物料进出情况。阶段二：阶段二：总体搬运方案总体搬运方案————确定各主要区域搬运方法，确定各主要区域搬运方法，对搬运路线、设备类型作初步决策。对搬运路线、设备类型作初步决策。阶段三：阶段三：详细搬运方案详细搬运方案————各主要区域内部各工作地间各主要区域内部各工作地间的搬运方法。的搬运方法。阶段四：阶段四：方案实施方案实施————订购设备、人员培训、安装计划订购设备、人员培训、安装计划调试、验收。调试、验收。8设施规划与物流分析http://www.swust.net.cn图6-6物料搬运阶段阶段一：外部衔接——弄清所分析区域的物料进出情况。阶段二：总体搬运方案——确定各主要区域搬运方法，对搬运路线、设备类型作初步决策。阶段三：详细搬运方案——各主要区域内部各工作地间的搬运方法。阶段四：方案实施——订购设备、人员培训、安装计划调试、验收。9设施规划与物流分析http://www.swust.net.cn3搬运系统设计要素P:产品或物料（部件、零件、商品）Q:数量（销售数量或合同订货量）R:路线（操作顺序和加工过程）S:后勤与服务（如库存管理、定货单管理、维修等）T:时间因素（时间要求和操作次数）10设施规划与物流分析http://www.swust.net.cn11设施规划与物流分析http://www.swust.net.cn二、SHA的程序物料搬运的基本内容是物料、移动和方法。物料搬运分析就是分析所要搬运的物料，分析需要进行的移动和确定经济实用的物料搬运方法。12设施规划与物流分析http://www.swust.net.cn程序模式：主要输入因素：P、Q、R、S、T1、物料的分类3、各项移动的分析4、各项移动的图表化2、布置5、物料搬运方法的知识和理解6、初步的搬运方案7、修改和限制8、各项需求的计算方案A方案C方案B9、方案的评价选定物料分析移动分析方法分析（确定合理经济的搬运方法）13设施规划与物流分析http://www.swust.net.cn1、外部衔接4、方案实施3、详细搬运方案2、总体搬运方案3、移动分析1、物料分类主要输入数据P、Q、R、S、T4、各项移动的图表化6、初步搬运分析7、修改和限制8各项需求计算方案评价选定搬运方案物料搬运分析1、物料2、移动3、方法2、布置5、物料搬运方法的知识与理解多种搬运运方案X、Y、Z基本内容阶段程序运用模式14设施规划与物流分析http://www.swust.net.cn物料和移动分析(一)外部衔接分析外部衔接是指对已确定系统边界的物流系统，研究物料输入与输出系统的情况。包括物料输入输出工厂系统的方式(运输车辆、装载容器、路线入口等...
