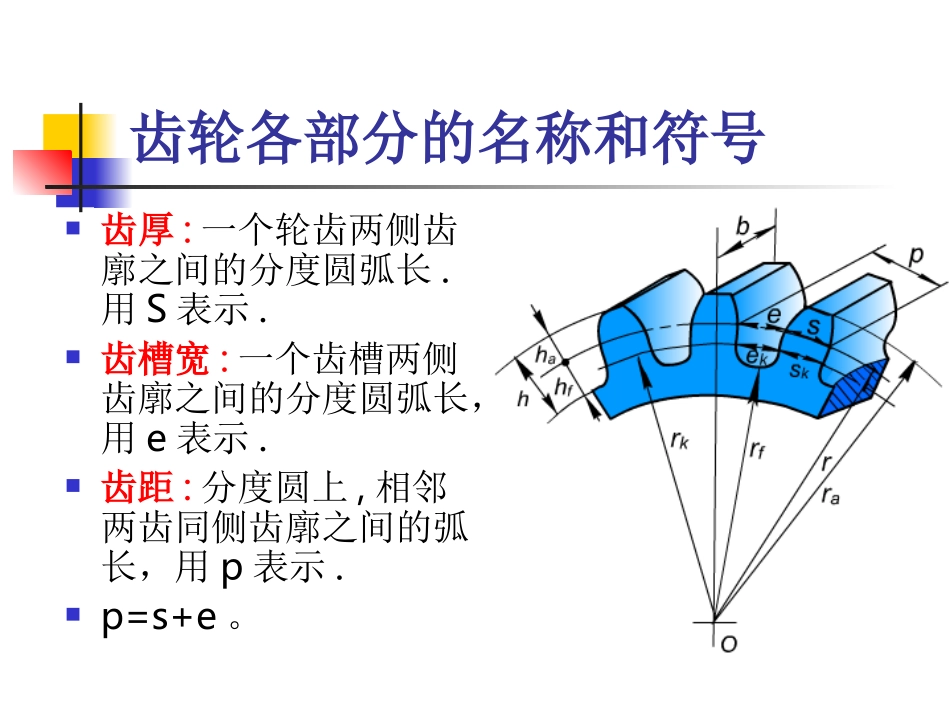

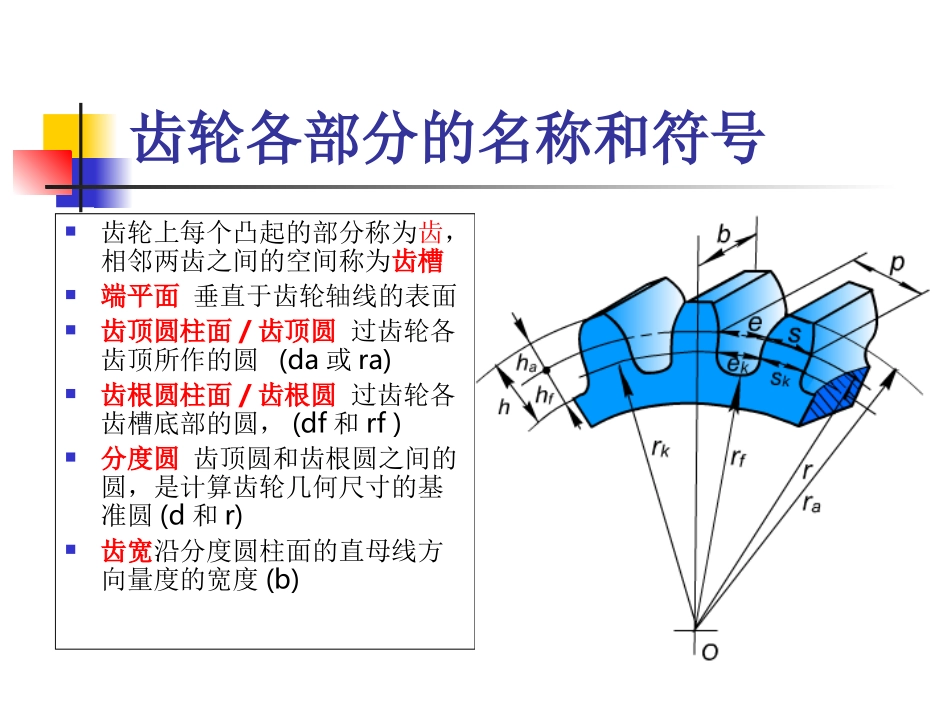

直齿圆柱齿轮制作:halu齿轮各部分的名称和符号齿轮上每个凸起的部分称为齿，相邻两齿之间的空间称为齿槽端平面垂直于齿轮轴线的表面齿顶圆柱面/齿顶圆过齿轮各齿顶所作的圆(da或ra)齿根圆柱面/齿根圆过齿轮各齿槽底部的圆，(df和rf)分度圆齿顶圆和齿根圆之间的圆，是计算齿轮几何尺寸的基准圆(d和r)齿宽沿分度圆柱面的直母线方向量度的宽度(b)齿轮各部分的名称和符号齿厚:一个轮齿两侧齿廓之间的分度圆弧长.用S表示.齿槽宽:一个齿槽两侧齿廓之间的分度圆弧长，用e表示.齿距:分度圆上,相邻两齿同侧齿廓之间的弧长，用p表示.p=s+e。齿轮各部分的名称和符号齿顶高为分度圆与齿顶圆之间的径向距离，用ha表示；齿根高为分度圆与齿根圆之间的径向距离，用hf表示；齿全高为齿顶圆与齿根圆之间的径向距离，用h表示，显然h=ha+hf。
