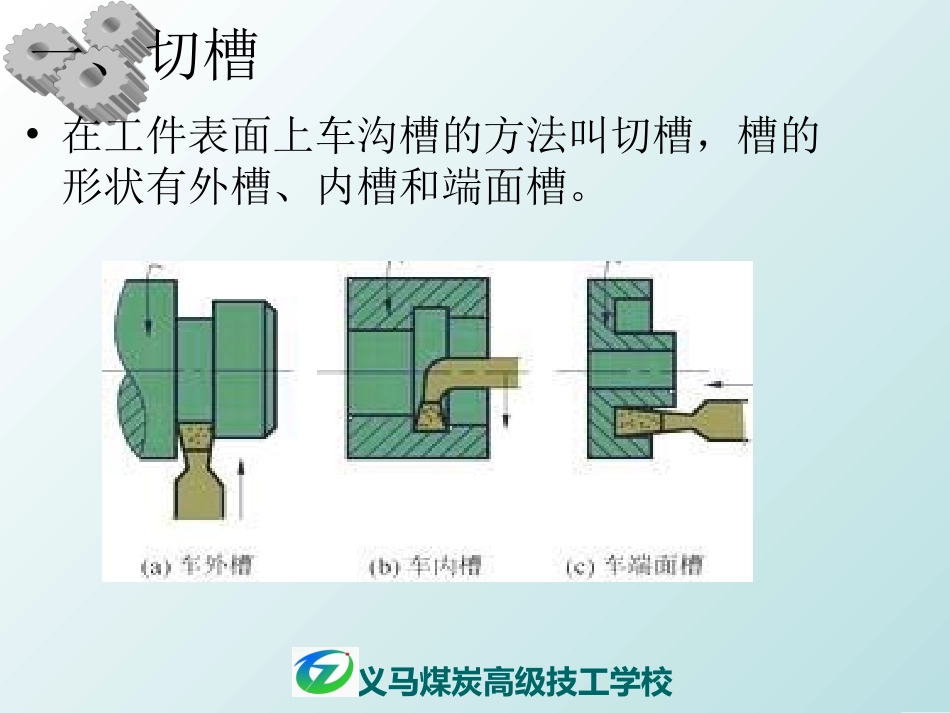

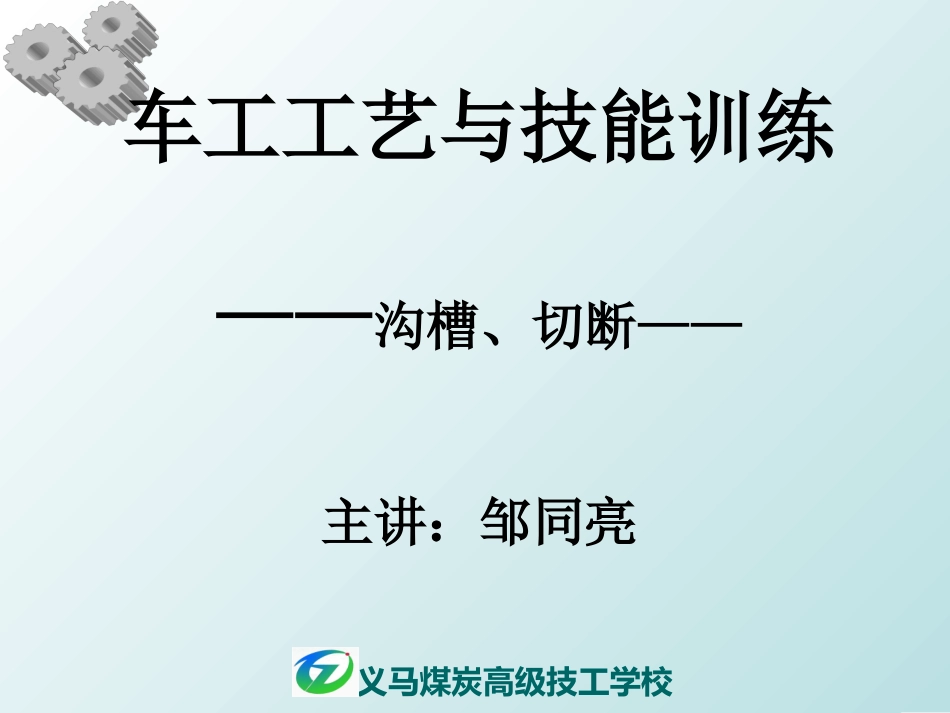

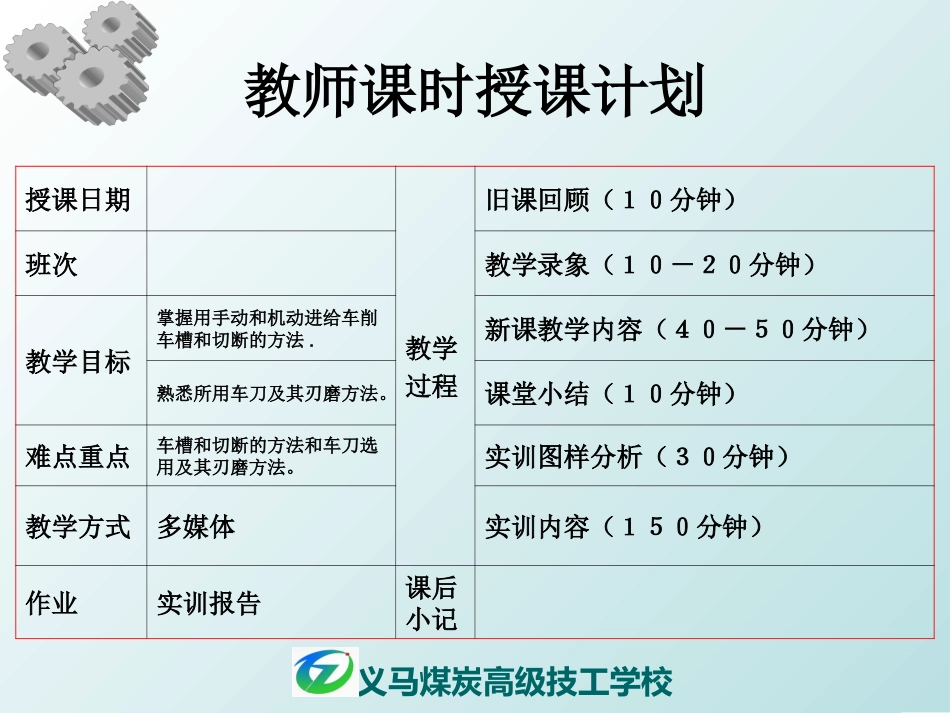

义马煤炭高级技工学校车工工艺与技能训练——沟槽、切断——主讲：邹同亮义马煤炭高级技工学校教师课时授课计划授课日期教学过程旧课回顾（１０分钟）班次教学录象（１０－２０分钟）教学目标掌握用手动和机动进给车削车槽和切断的方法.新课教学内容（４０－５０分钟）熟悉所用车刀及其刃磨方法。课堂小结（１０分钟）难点重点车槽和切断的方法和车刀选用及其刃磨方法。实训图样分析（３０分钟）教学方式多媒体实训内容（１５０分钟）作业实训报告课后小记义马煤炭高级技工学校一、切槽•在工件表面上车沟槽的方法叫切槽，槽的形状有外槽、内槽和端面槽。义马煤炭高级技工学校1．切槽刀的选择•常选用高速钢切槽刀切槽，切槽刀的几何形状和角度如图所示。义马煤炭高级技工学校2．切槽的方法•车削精度不高的和宽度较窄的矩形沟槽，可以用刀宽等于槽宽的切槽刀，采用直进法一次车出。精度要求较高的，一般分二次车成。车削较宽的沟槽，可用多次直进法切削（见图），并在槽的两侧留一定的精车余量，然后根据槽深、槽宽精车至尺寸。义马煤炭高级技工学校切槽的方法教学视频义马煤炭高级技工学校另外还有两种槽：•车削较小的梯形槽，一般用成形车刀完成，较大的梯形槽，通常先车直槽，然后用梯形刀直进法或左右切削法完成。•车削较小的圆弧形槽，一般用成形车刀车削。较大的圆弧槽，可用双手联动车削，用样板检查修整。义马煤炭高级技工学校二、切断•切断要用切断刀。切断刀的形状与切槽刀相似，但因刀头窄而长，很容易折断。常用的切断方法有直进法和左右借刀法两种，如图所示。直进法常用于切断铸铁等脆性材料；左右借刀法常用于切断钢等塑性材料。义马煤炭高级技工学校切断教学视频义马煤炭高级技工学校切断时应注意以下几点：•1)切断一般在卡盘上进行，如图所示。工件的切断处应距卡盘近些，避免在顶尖安装的工件上切断。2)切断刀刀尖必须与工件中心等高，否则切断处将剩有凸台，且刀头也容易损坏（如图所示）。义马煤炭高级技工学校切断时应注意以下几点：•3）切断刀伸出刀架的长度不要过长，进给要缓慢均匀。将切断时，必须放慢进给速度，以免刀头折断。•4)切断钢件时需要加切削液进行冷却润滑，切铸铁时一般不加切削液，但必要时可用煤油进行冷却润滑。•5)两顶尖工件切断时，不能直接切到中心，以防车刀折断，工件飞出。义马煤炭高级技工学校实训图样1本模块综合义马煤炭高级技工学校图样1车削工艺•装夹方法：用一夹一顶装夹或两顶装夹。•二、刀具、量具选择，•刀具：450车刀、900车刀、切断刀、中心钻等。•量具：游标卡尺，千分尺。•车削工艺：•用三爪自定心卡盘夹持坯料外圆，用450车刀手动横进给车端面。•用900车刀手动纵进给粗车Φ28、Φ22两级外圆，留1㎜精车余量，并保证阶台长度，钻中心孔。•调头夹住Φ28外圆，用手动纵进给车端面截总长至尺寸，钻中心孔。•用后顶尖顶住，用手动纵进给粗车Φ32、Φ34外圆，保证阶台长度，留1㎜精车余量。•用切断刀手动进给车Φ20的两个槽至尺寸。•采用两顶尖装夹，精车Φ32、Φ34、Φ28、Φ22各级外圆，倒角符合要求。
