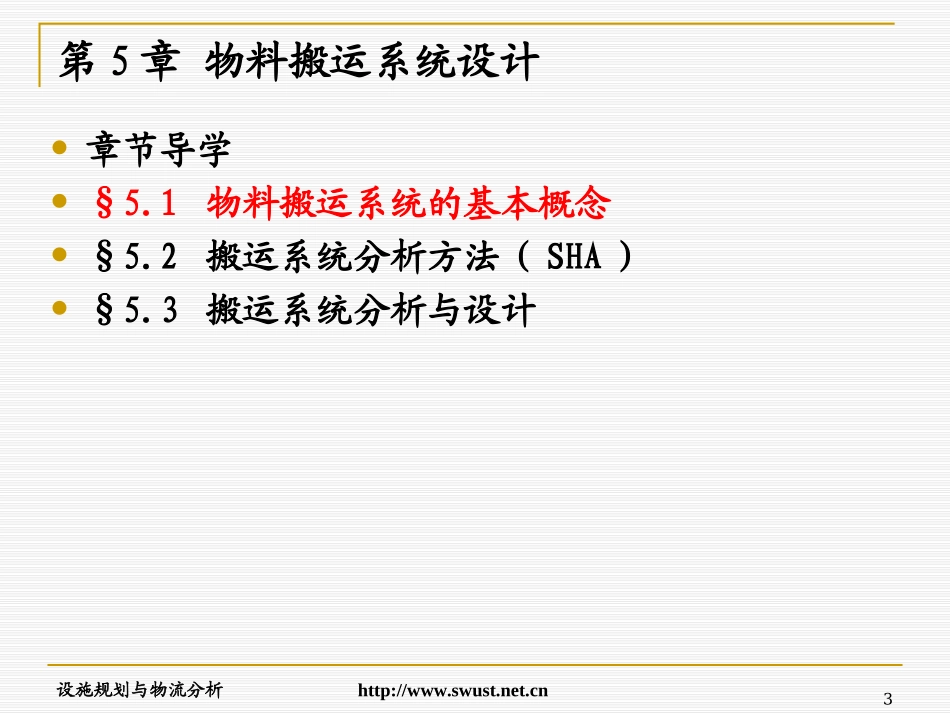

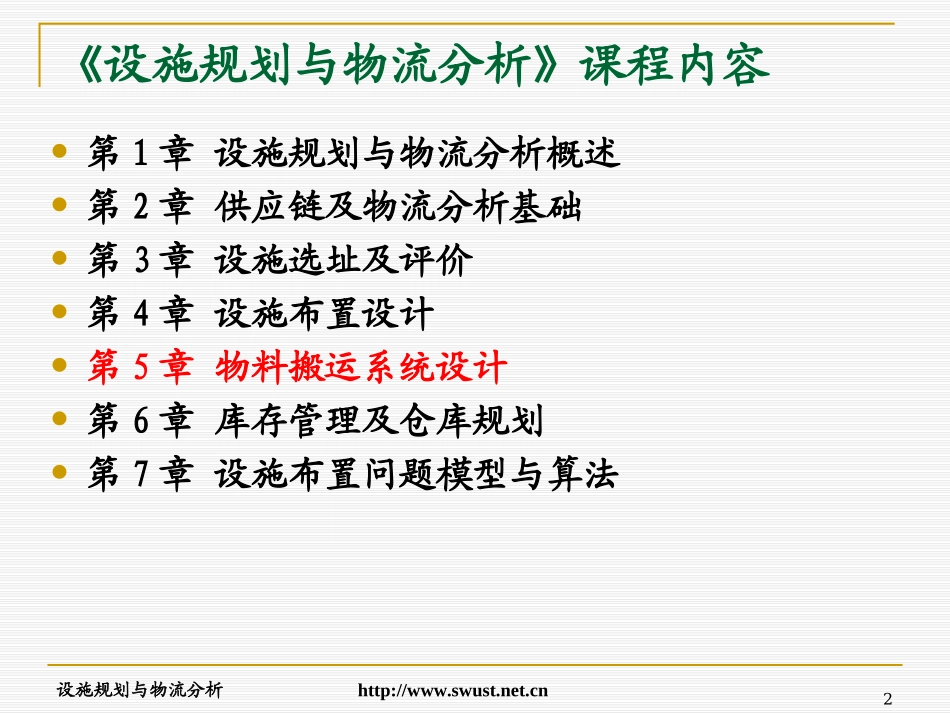

西南科技大学网络教育系列课程设施规划与物流分析主讲人：石宇强E_mail：ie_swust@yahoo.com.cn2设施规划与物流分析http://www.swust.net.cn《设施规划与物流分析》课程内容第1章设施规划与物流分析概述第2章供应链及物流分析基础第3章设施选址及评价第4章设施布置设计第5章物料搬运系统设计第6章库存管理及仓库规划第7章设施布置问题模型与算法3设施规划与物流分析http://www.swust.net.cn第5章物料搬运系统设计章节导学§5.1物料搬运系统的基本概念§5.2搬运系统分析方法（SHA）§5.3搬运系统分析与设计4设施规划与物流分析http://www.swust.net.cn§5.1物料搬运系统的基本概念一、物料搬运的定义二、物料搬运系统的目的三、物料搬运的活性理论四、物料搬运系统的原则五、物料搬运系统的考虑因素六、物料搬运的单元化和标准化5设施规划与物流分析http://www.swust.net.cn一、物料搬运系统的定义物料搬运一般是指物料搬运作业，即利用机械或人力来执行一项移动物料的动作。物料搬运系统则更深入地探讨物料流动与设施布局之间的关系，将物料的移动流程和设施的布局设计相互配合，以期支持设施的生产或服务系统作业。6设施规划与物流分析http://www.swust.net.cn一、物料搬运系统的定义1、物料搬运的定义物料搬运是指在同一场所范围内进行的、以改变物料的存放（支承）状态（装卸）和空间位置（搬运）为主要目的的活动。即：对物料、产品、零部件或其他物品进行装上、卸下、移动的活动。“装”“卸”“搬运”提起放下图6-1搬运示意图7设施规划与物流分析http://www.swust.net.cn一、物料搬运系统的定义2、物料搬运系统物料搬运系统是移动、储存、保护及控制物料的艺术与科学的结合。（1）物料：散装到单位装载的固体、液体、气体等形式。（2）移动（3）储存(4)保护（5）控制（6）艺术（7）科学8设施规划与物流分析http://www.swust.net.cn一、物料搬运系统的定义3、物料搬运系统的意义物料搬运系统的意义为在适当的成本下，采用正确的方法、顺序、方向、时机在正确的位置提供正确数量、正确条件的正确物料。正确成本、方法、顺序、方向、时机、位置、数量、条件、物料。（9个）9设施规划与物流分析http://www.swust.net.cn二、物料搬运系统的目的主要从成本和质量两方面考虑：成本：物料搬运作业约占用1/4的总人力，１/2的总空间，3/4的总生产工时，以及1/6~5/6之间的产品制造总成本。质量：物料搬运所造成的毁损约占物料搬运量的3%~5%10设施规划与物流分析http://www.swust.net.cn二、物料搬运系统的目的MHS设计的主要目的：(1)通过有效率的搬运方式以降低物料搬运成本，也就是降低生产成本。(2)增加物流的效率，确保适时适地使用物料。(3)改善工场安全和工作状况。(4)改善设施使用效率。(5)改善制造程序(6)增加生产能力。11设施规划与物流分析http://www.swust.net.cn三、物料搬运的活性理论物料活性系数是一种度量物料搬运难易程度的指标，由于存放的状态不同，物料的搬运难易程度也不一样。人们把物料的存放状态对搬运作业的方便(难易)程度，称之为搬运活性。搬运活性——指物料的存放状态对搬运作业的难易程度物料的存放状态——散放、装箱、支垫和装车搬运作业——集中、搬起、升起、运走搬运活性指数——指搬运某种状态下的物料所需要进行的四项作业中已经不需要进行的作业数目。12设施规划与物流分析http://www.swust.net.cn活性指数：将物料从散放状态到进入装卸搬运状态这一过程，按装卸搬运要求分为四项内容，把物料所处状态已经完成而无须进行的活动称为活性指数。散放状态的活性，规定其系数为零。对此状态每增加一次必要的操作，其物品的搬运活性系数加上1，活性水平最高的状态活性系数为4。13设施规划与物流分析http://www.swust.net.cn搬运活性指数示意图14设施规划与物流分析http://www.swust.net.cn表：活性的区分和活性指数物品状态作业说明已不需要的作业数目活性指数散放在地集中、搬起、升起、运走00集装箱中搬起、升起、运走11托盘中升起、运走22车中运走33思考...
