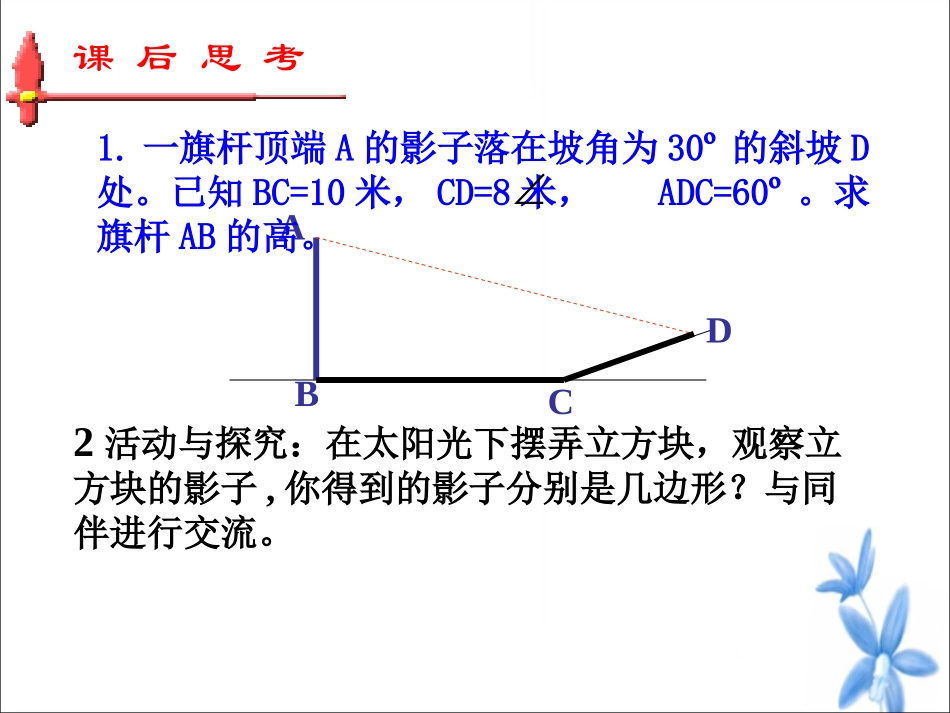

4.3灯光与影子（一）ABCD1.一旗杆顶端A的影子落在坡角为30º的斜坡D处。已知BC=10米，CD=8米，ADC=60º。求旗杆AB的高。课后思考2活动与探究：在太阳光下摆弄立方块，观察立方块的影子,你得到的影子分别是几边形？与同伴进行交流。手影图片欣赏观察这两幅图片，它们有什么共同特点吗？固定投影面与纸片，改变光线的投射方向固定投影面与纸片，改变光线的投射方向平行投影平行投影做做一做一做固定纸片，改变投影面的方向与位置固定纸片，改变投影面的方向与位置平行投影平行投影做做一做一做3.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6米，现要在窗子外面的上方安装一个水平遮阳蓬AC(如图所示).(1)当遮阳蓬AC的宽度在什么范围时，太阳光线直接射入室内？(2)当遮阳蓬AC的宽度在什么范围时，太阳光线不能直接射入室内？ABC30º皮影戏，又称“影子戏”,“灯影戏”、“土影戏”，有的地区叫“皮猴戏”、“纸影戏”等。用灯光照射兽皮或纸版雕刻成的人物剪影以表演故事的戏剧。剧目、唱腔多同地方戏曲相互影响，由艺人一边操纵一边演唱，并配以音乐。它是我国历史悠久，流传很广的一种民间艺术，并远播海外，成为世界性的艺术。皮影知识演出皮影戏的主要道具是皮影；皮影多为兽皮或纸板制作而成。制作皮影需要有高超的手工技艺品。河北滦县一带的驴皮影和西北的牛皮影较为著名。皮影戏的内容，多为传统的历史戏、神话剧等。虽然各地制作皮影的风格不同，但精工雕刻造型概括洗练，如今，国外不少工艺美术爱好者把皮影作为壁饰的橱窗装饰的欣赏装饰纹样夸张，具有艺术韵味，却是共同的。关于皮影的传统雕刻技法和过程，艺人们归纳为顺口溜说：“先刻头帽后刻脸，再刻眉眼鼻子尖，服装发须一身全，最后整装把身安，刻成以后再上色，整个制作就算完”。皮影，不仅具有使用价值和欣赏价值，而且还具有很高的艺术价值和收藏价值。想一想皮影和手影是怎样形成的呢？上面的皮影和手影都是在灯光的照射下形成的影子说一说：（2）固定小棒和纸片，改变手电筒（或台灯）的摆放位置和方向，它们的影子发生了什么变化？取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）等去照射这些小棒和纸片。（1）固定手电筒（或台灯），改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？结论：手电筒与物体，改变其中的一个位置和方向，影子都会发生改变。如图，在一间黑屋子里用一盏白炽灯照一个球。（１）球在地上的阴影是什么形状？一个圆阴影会变小（２）当把白炽灯向远移时，阴影的大小会怎样变化？归纳探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影。（3）如图（三），当小猫行至B处时,小猫和它在路灯A下的影子如图所示，你认为路灯的位置在哪个方向上，你是怎样判断的？ABBABB图（一）图（二）图（三）例1（1）如图（一），当小猫行至B处时，用线段表示出它在路灯A下的影子。（2）如图（二），当小猫行至B处时，根据它在路灯A下的影子，判断其身高并用线段表示。CC根据要求完成下列图片：图1：用线段表示出小红行至B处时，她在路灯A下的影子。ABC点光源,物体上的点,以及它在影子上的对应点，三点都在同一条直线上。图2：根据小红在路灯A下的影子，判断其身高并用线段表示.ABC例题2你能确定图中路灯灯泡所在的位置？解析如图，过一根木杆的顶端及其影子的顶端作一条直线，再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O。点O就是灯泡所在的位置。物体上的点以及它们影子上的对应点的连线都过光源.议一议1）课本P117,图中是两棵小树在同一时刻的影子，请在图中画出形成树影的光线。它们是太阳光线还是灯光的光线？与同伴进行交流。由作法知两光线相交于一点，因此它们是灯光的光线。BA2）图4-17的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子（用线段表示），并与同伴交流这样做的理由。由画图知，两条光线是平行光线，因此是太阳光下形成的。随堂练习1:如图(1)，中间是一盏路灯，周围有一圈栏杆，图(2)是其两幅俯视图（图中只画出了部分情形...
