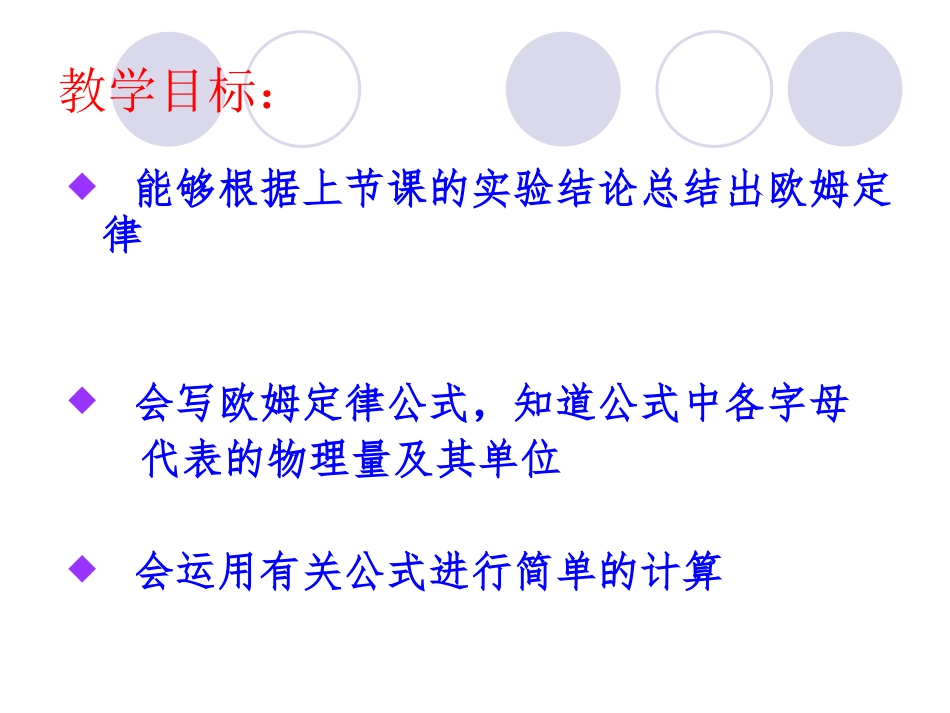

教学目标：能够根据上节课的实验结论总结出欧姆定律会写欧姆定律公式，知道公式中各字母代表的物理量及其单位会运用有关公式进行简单的计算总结结论电流与电压、电阻的关系：一、电阻不变时，导体中的电流与导体两端的电压成正比。二、电压不变时，导体中的电流与导体的电阻成反比。欧姆定律：导体中的电流，跟导体两端的电压成正比,跟导体的电阻成反比.符号的意义及单位：U-电压-伏特（V）R——电阻——欧姆（Ω）I-电流-安培（A）RUI=欧姆定律公式：欧姆（G.S.Ohm,17871854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心和执着的探究精神。_公式的对应性欧姆定律U、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUI×R灯U灯I灯欧姆定律公式的扩展性I=___RU•U=IR主要用于已知电压和电流求电阻.__•R=IU主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？相关计算解题要求：１．先读题，后画出示意图，再标出已知量和未知量。２．需换算单位的要先换算好，再代入公式计算。３．解题过程中要先写出公式，再代入数据和单位，最后得出结果。４．每个物理量用规定的符号表示，不同的元件对应的符号用下标加以区别。例题1：我们已经知道，试电笔内必须有一个很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少？解析：=I=UR220V880×103Ω=0.25×10-3A=0.25mAU=220vR=880kΩI=?例2：某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.28A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。解：根据欧姆定律的变形公式得=I0.28A=R=_U220V答：灯丝正常发光时的电阻值是786欧姆U=220VI=0.28AR=?U=220VI=0.28AU=220VI=0.28AU=220VI=0.28AU=220VI=0.28AU=220VI=0.28AU=220V1：一只阻值为的电阻，接在15V的电源上时，流过的电流为_____A；若电源电压变为10V，电阻的阻值为______，流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质，与电压，电流无关I=U/R=10/100=0.12：下列说法中正确的是:()A.导体两端的电压越大，导体的电阻就越大。B.导体中通过的电流越大，导体的电阻就越小C.在电压一定时，通过导体的电流越小，导体的电阻就越大。D.以上说法均不对。C反馈练习例３．如图所示，电源电压为12ｖ，闭合开关ｓ后，电流表、电压表的示数分别为0.4Ａ和８ｖ。（１）通过Ｒ１的电流Ｉ１是多少？（２）Ｒ２的阻值是多大？Ｒ2AＲ1V●●1.由公式I=U/R导出R=U/I，以下说法正确的是()A.加在导体两端的电压越大，导体的电阻越大B.通过导体的电流越大，导体的电阻越小C.导体的电阻是导体本身的一种性质，跟电压电流无关D.导体的电阻在电流减小到零时非常大C3.某导体两端加上4.5V的电压时，通过它的电流为0.3A，这个导体的电阻为_____欧。若导体两端加上3V的电压时，通过它的电流为______A，导体的电阻为_____欧。若导体两端不加电压时，通过它的电流为_____A，导体的电阻为_____欧。2.一个阻值为4欧的导体，在其两端加上6V的电压后，通过它的电流为A。1.5150.2151501.欧姆定律：通过导体的电流，跟导体两端的电压成正比,跟导体的电阻成反比.2.表达式:I=3.变形公式：U=IRR=URUI
