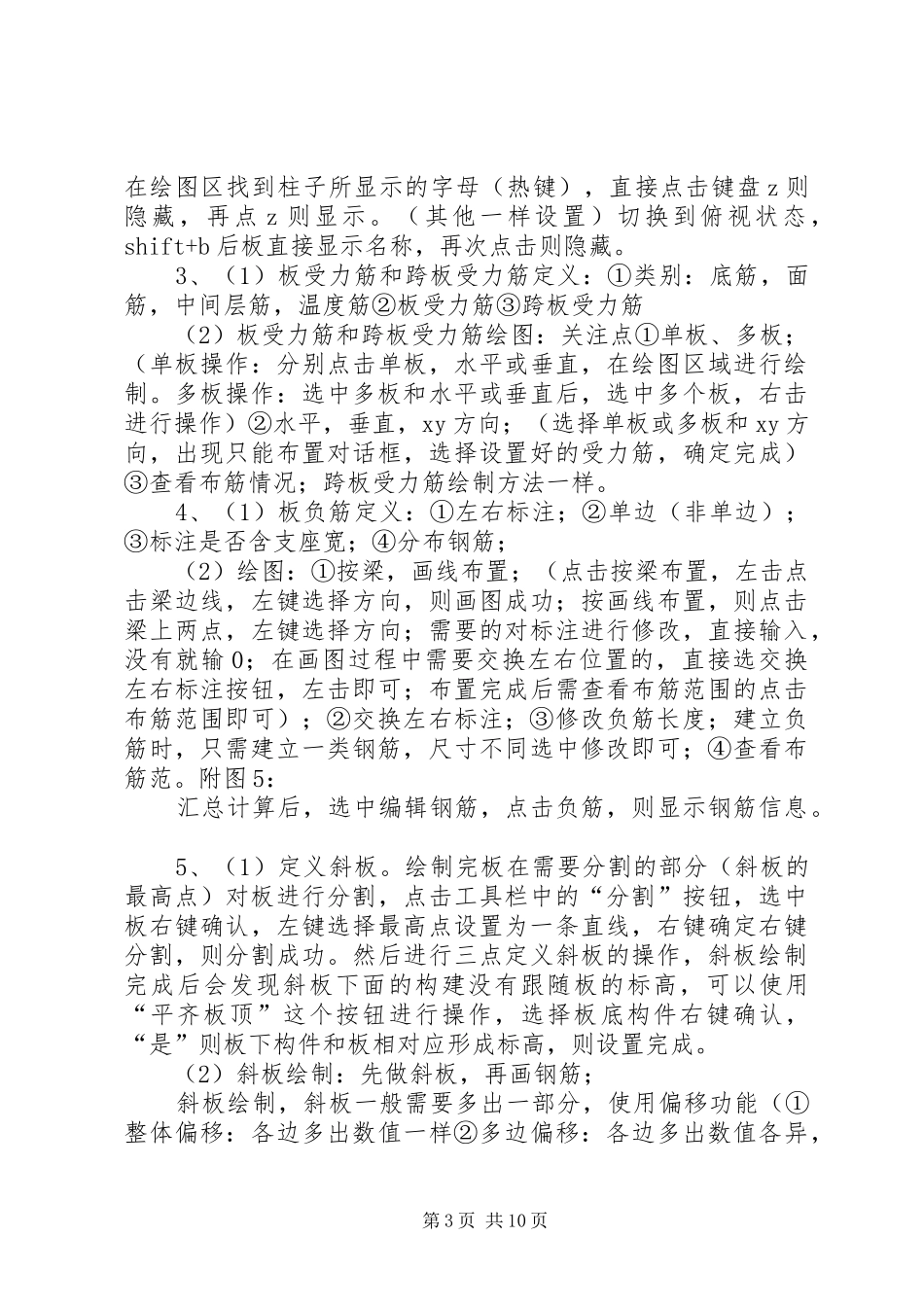

广联达学习总结1、框架结构绘制的一般步骤：柱—梁—板—基础；2、绘制完正交轴线后需要绘制弧形或平行于正交轴线时，按辅轴绘制。一、柱1、柱的偏移：①柱绘制完成后，点击查改标注；②按ctrl键的同时绘制点。2、绘制需旋转角度的柱子时，点击旋转点绘制。3、全部纵筋与其下的角筋、中部筋只能二选一输入。4、其他箍筋在设置时如果箍筋在存在矩形箍筋的同时还存在其他箍筋（如：菱形箍），则设置，计算结果为矩形和菱形一起的箍筋。5、节点区箍筋的设置。（在柱和梁的交界处，通长箍筋加密比较复杂，这时候有的设计节点处箍筋就是指梁高范围类的箍筋，做法可能就为把梁高范围内的箍筋换为直径加大间距变大的箍筋），这时候就需要设置了。6、在框架柱的定义中，如果调整了框架柱定义中的计算设置，则只调整了柱，而工程设置不变；如果工程设置调整，则所有的都调整了。二、梁1、定义中侧面纵筋设置时软件默认构造筋g，如果是抗扭筋则该为n，拉筋自动生成，其他箍筋设置与柱一致。2、梁定义完成后绘制梁，点击原位标注并选中梁，①输入支座筋和下部筋等，若定义相同跨筋，则选中工具栏中（梁跨数据复制或梁跨原位复制，前者对于梁钢筋设置完全一致，后者是对于相同位置钢筋一致）再画图，画图完毕，在最后一跨仍需输入右支座钢筋。（各跨左支座钢筋、各跨下部钢筋、最后一跨右支座钢筋）；②吊筋在原位标注表内的吊筋栏直接输入（包括次梁宽和次梁加筋）按实际图纸输入；③支座架立筋的原位标注在跨中处，输入时加“”，否则不为架立筋；④下部钢筋的输入时可发现有一个隐藏按钮，点击可进行钢筋、变箍筋、变截面、变侧面原位钢筋；⑤需设置两排钢筋时输入第1页共10页（6b224/2中间用空格隔开）；原位设置完毕。注意：原位标注中，原位标注的钢筋数量是包含集中标注中通长钢筋数量（如：集中标注中的通长钢筋为2b24，支座钢筋为4b24，则支座负筋为2b24.）3、梁数据刷及对齐：当图纸中相同梁有很多根时，为了方便设置，如下操作：新建梁完成后，对其一进行原位标注，使用工具栏中的“应用到同名梁”，出现选择框，根据实际情况进行选择。（①同名称未识别梁：指相同梁中未定义设置的梁，不含已设置的梁；②同名称已识别梁：指相同梁中已定义设置的梁，不含未设置的梁；③所有同名称梁：指相同名称所有梁）4、梁绘制完成后将梁进行汇总计算，看报表中的量（如钢筋定额表、构件类型经济指标表，对比看量是否一致，量差如果比较大需要回到绘图区域中分构件核对钢筋量，点击查看钢筋量拉框选择所有梁，则下方会显示所有梁的信息，包括各型号钢筋重量，如果同一型号梁很多，软件给编了量，如kl-1[168]为图元的id号，按“ctrl+f”选择按图元id查找，查找内容输入168，即可找到对应的梁，查看梁对应的属性是否正确（点击属性工具栏），其次点编辑中看钢筋量的计算。附图1：附图2：支座筋规定如下软件中设置为：附图4：三、板1、板钢筋类别分①受力筋：底筋，面筋，温度筋②负筋：边支座负筋（深入版内长度和负筋形式），跨梁支座负筋（伸入板内长度和配筋形式）③分布筋（图纸中不能直接读出，但图纸会给出配筋形式）④马凳筋（板比较高，底筋和面筋之间间距比较大）2、（1）板的定义：顶标高为结构顶标高，如果是首层则为首层层顶标高（2）板的绘图。①点②自动生成（完成后选择不需要设置板的位置删除）③热键；点击动态观察后，如果想隐藏柱子则第2页共10页在绘图区找到柱子所显示的字母（热键），直接点击键盘z则隐藏，再点z则显示。（其他一样设置）切换到俯视状态，shift+b后板直接显示名称，再次点击则隐藏。3、（1）板受力筋和跨板受力筋定义：①类别：底筋，面筋，中间层筋，温度筋②板受力筋③跨板受力筋（2）板受力筋和跨板受力筋绘图：关注点①单板、多板；（单板操作：分别点击单板，水平或垂直，在绘图区域进行绘制。多板操作：选中多板和水平或垂直后，选中多个板，右击进行操作）②水平，垂直，xy方向；（选择单板或多板和xy方向，出现只能布置对话框，选择设置好的受力筋，确定完成）③查看布筋情况；跨板受力筋绘制方法一样。4、（1）板负筋定义：①左右标注；②单边（非...
