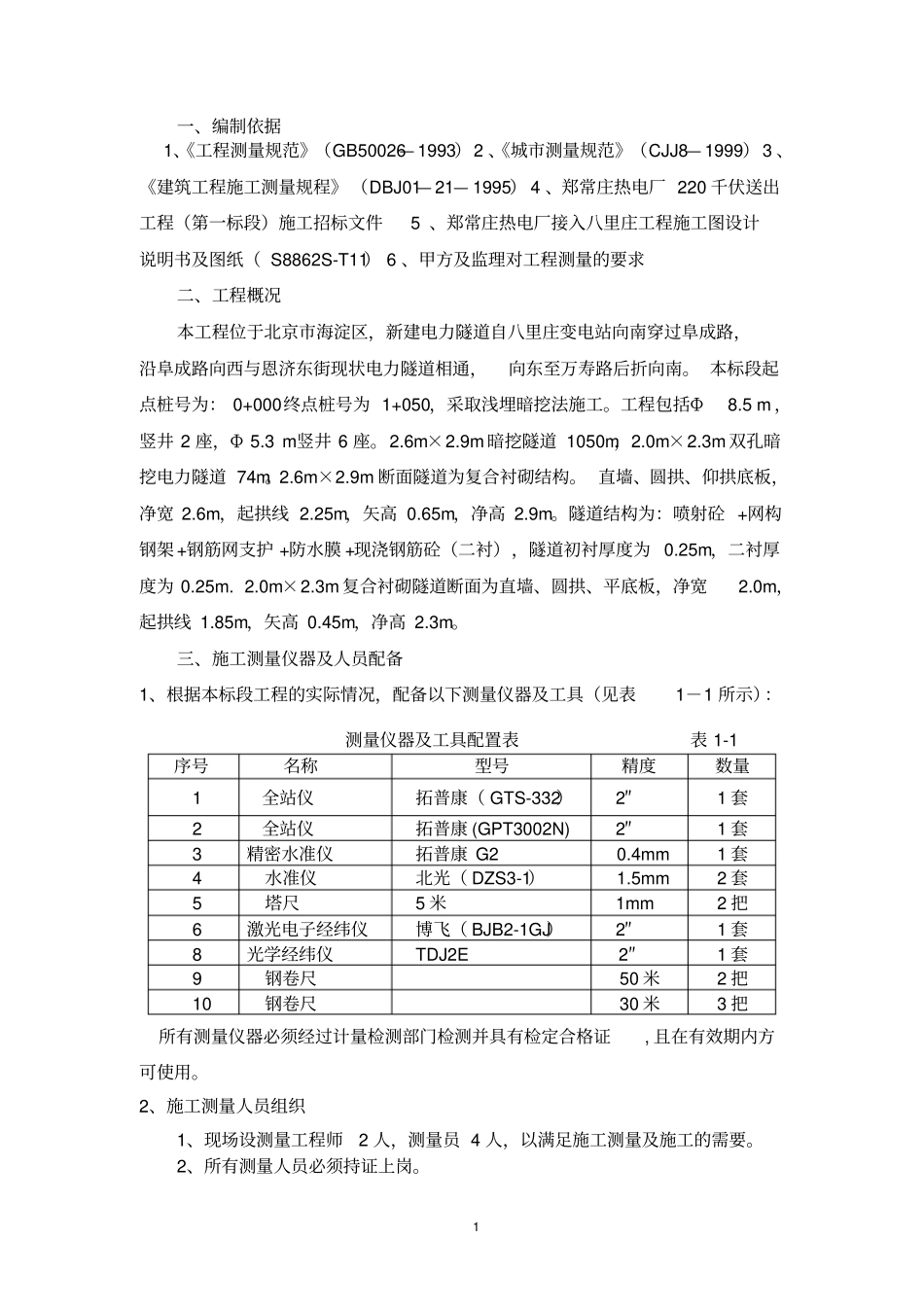

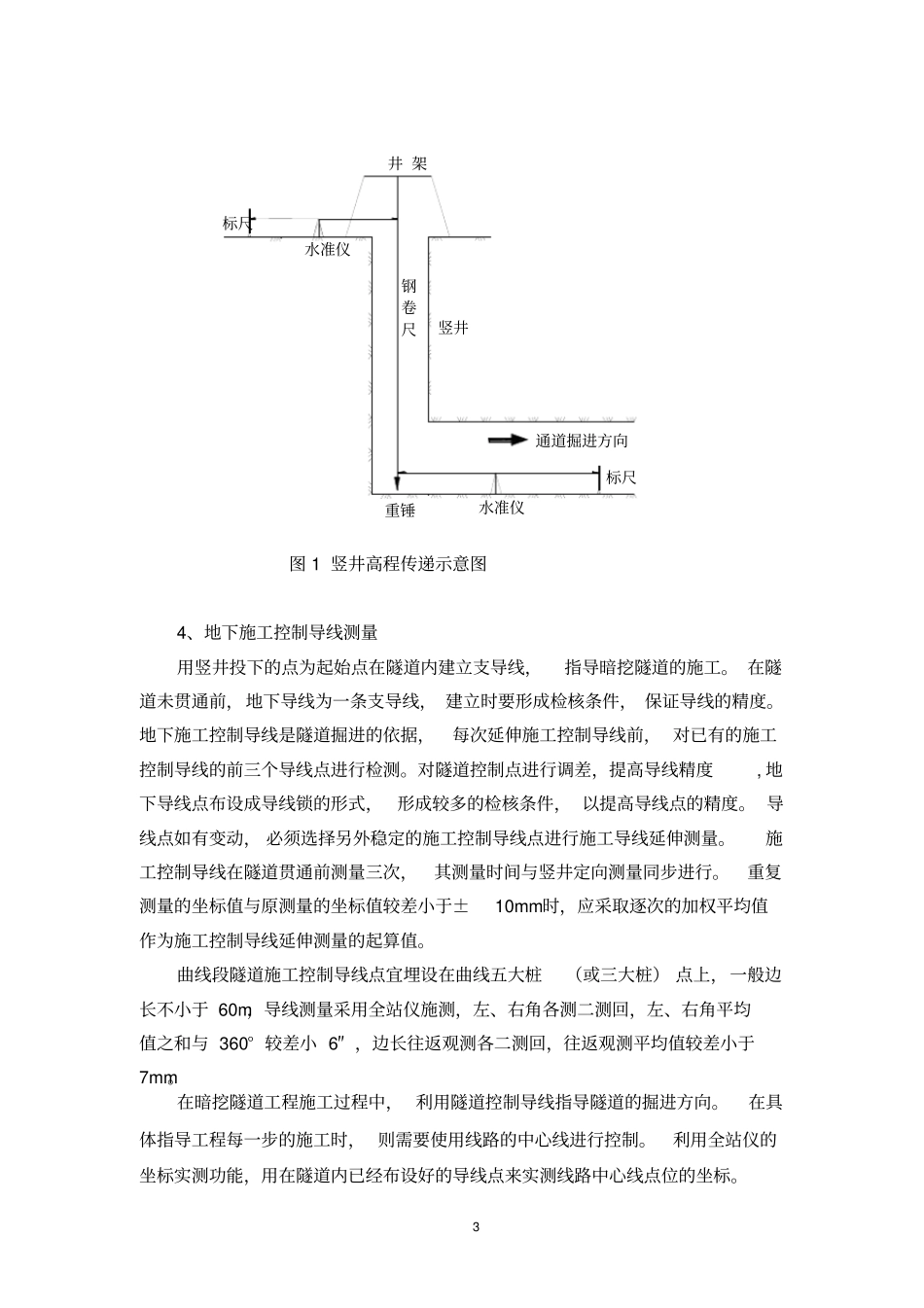

1一、编制依据1、《工程测量规范》（GB50026—1993）2、《城市测量规范》（CJJ8—1999）3、《建筑工程施工测量规程》（DBJ01—21—1995）4、郑常庄热电厂220千伏送出工程（第一标段）施工招标文件5、郑常庄热电厂接入八里庄工程施工图设计说明书及图纸（S8862S-T11）6、甲方及监理对工程测量的要求二、工程概况本工程位于北京市海淀区，新建电力隧道自八里庄变电站向南穿过阜成路，沿阜成路向西与恩济东街现状电力隧道相通，向东至万寿路后折向南。本标段起点桩号为：0+000终点桩号为1+050，采取浅埋暗挖法施工。工程包括Φ8.5m，竖井2座，Φ5.3m竖井6座。2.6m×2.9m暗挖隧道1050m，2.0m×2.3m双孔暗挖电力隧道74m。2.6m×2.9m断面隧道为复合衬砌结构。直墙、圆拱、仰拱底板，净宽2.6m，起拱线2.25m，矢高0.65m，净高2.9m。隧道结构为：喷射砼+网构钢架+钢筋网支护+防水膜+现浇钢筋砼（二衬），隧道初衬厚度为0.25m，二衬厚度为0.25m.2.0m×2.3m复合衬砌隧道断面为直墙、圆拱、平底板，净宽2.0m，起拱线1.85m，矢高0.45m，净高2.3m。三、施工测量仪器及人员配备1、根据本标段工程的实际情况，配备以下测量仪器及工具（见表1－1所示）：测量仪器及工具配置表表1-1序号名称型号精度数量1全站仪拓普康（GTS-332）2″1套2全站仪拓普康(GPT3002N)2″1套3精密水准仪拓普康G20.4mm1套4水准仪北光（DZS3-1）1.5mm2套5塔尺5米1mm2把6激光电子经纬仪博飞（BJB2-1GJ）2″1套8光学经纬仪TDJ2E2″1套9钢卷尺50米2把10钢卷尺30米3把所有测量仪器必须经过计量检测部门检测并具有检定合格证,且在有效期内方可使用。2、施工测量人员组织1、现场设测量工程师2人，测量员4人，以满足施工测量及施工的需要。2、所有测量人员必须持证上岗。2四、施工测量控制1、接桩与复测本工程采用由北京测绘院提供的地面控制网系统。交桩后，我单位7日之内对测绘院所交的测量桩点进行复测，并将复测报告结果上报监理单位。经审批合格后，方可作为施工定位依据，并对测量桩点进行标识和保护。2、竖井开挖中的控制测量本工程中竖井中点点位已由测绘院实地放线，竖井开挖前应对其点位进行复测。并将复测报告结果上报监理单位。经审批合格后，方可开始施工。开挖过程中随时进行竖井井壁垂直度检核。确保井位不发生位移。3、竖井联系测量本工程施工竖井井深约8-12m。地上导线控制点与地下导线控制点联系采用全站仪向井下投点，竖井投点采用双后视法，每个点分别投点三次，取平均值作为最终投点数据。在竖井的三个角点进行投测，并且尽量避开竖井爬梯和通风管。导线测量采用全站仪施测，左、右角各测二测回，左、右角平均值之和与360°较差小于6″，边长往返观测各二测回，往返观测平均值较差小于7mm。考虑架设仪器的需要和竖井底部可能有水，在竖井的两个对角点处砌筑50厘米见方，高30厘米的水泥台，并埋设十字铜芯钢筋，作为投测点，并且保护好。投测点要经常与地上控制点联测复核，并调整其点位坐标数据，保证其点位精度。测点在竖井内的测点台上投好后，将全站仪架设在其中的一个测点上，后视另外一个测点，即可向隧道内测设导线，测量时采用边角法测设，不能直接测量点位坐标。高程联系测量采用在竖井内悬挂钢尺，下坠5公斤重锤，地上地下同时读数的方式传递高程，同样测量三次取平均值，进行数据计算时，要考虑钢尺的尺长改正，钢卷尺的尺长改正用公式：Lt=Lo+△L＋αLo(t-t。)进行计算。传递时井上和井下两台水准仪同时观测读数，每次错动钢尺3～5cm，施测三次，高差较差不大于3mm时，取平均值使用，三次误差控制在±5mm以内。见图1所示。3图1竖井高程传递示意图4、地下施工控制导线测量用竖井投下的点为起始点在隧道内建立支导线，指导暗挖隧道的施工。在隧道未贯通前，地下导线为一条支导线，建立时要形成检核条件，保证导线的精度。地下施工控制导线是隧道掘进的依据，每次延伸施工控制导线前，对已有的施工控制导线的前三个导线点进行检测。对隧道控制点进行调差，提高导线精度,地下导线点布设成导线锁的形式，形成较多的检核条件，以提高导线点的精度。导线点如有变动，必须选择另外稳定的施工控制导线点进行施...
