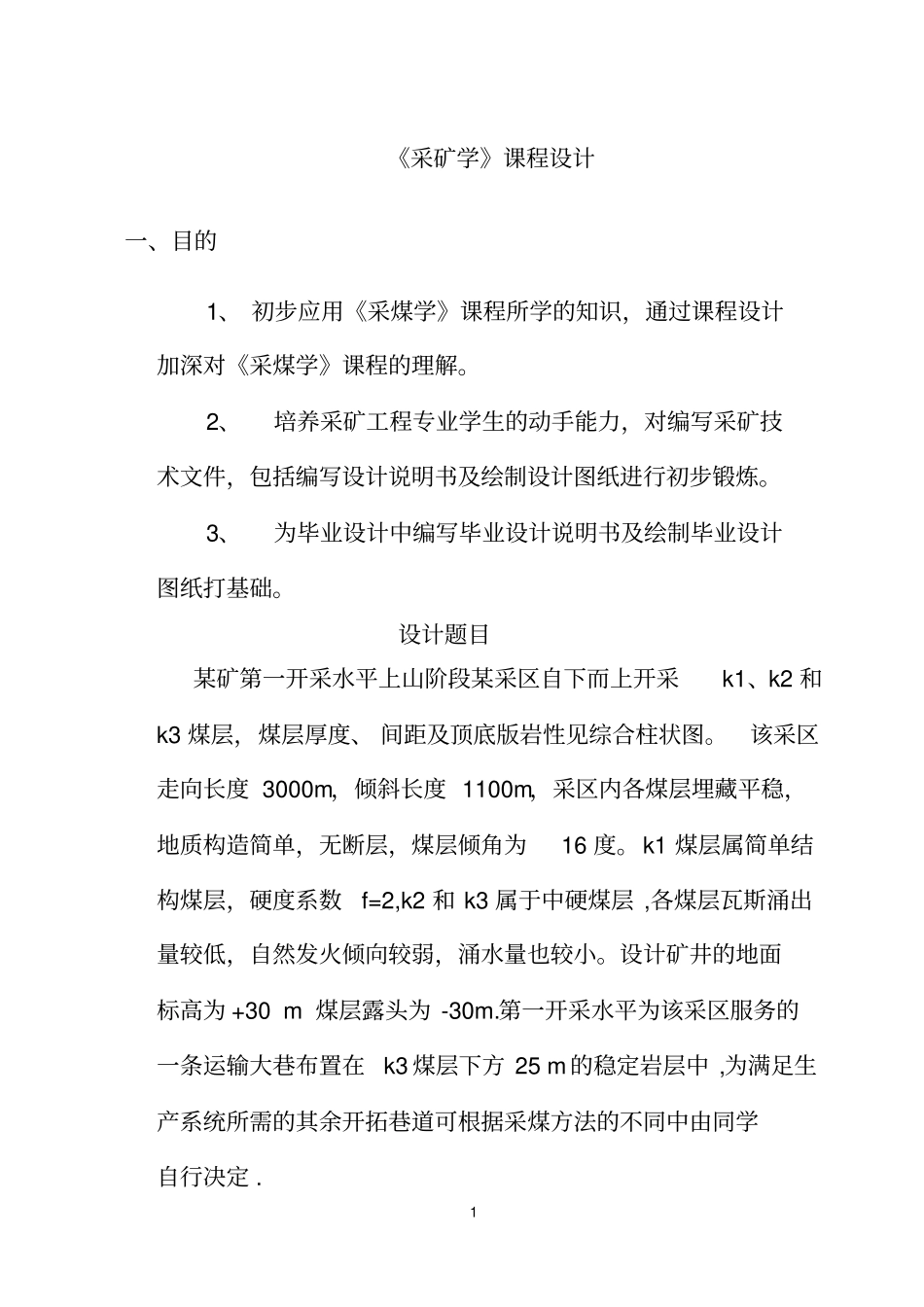

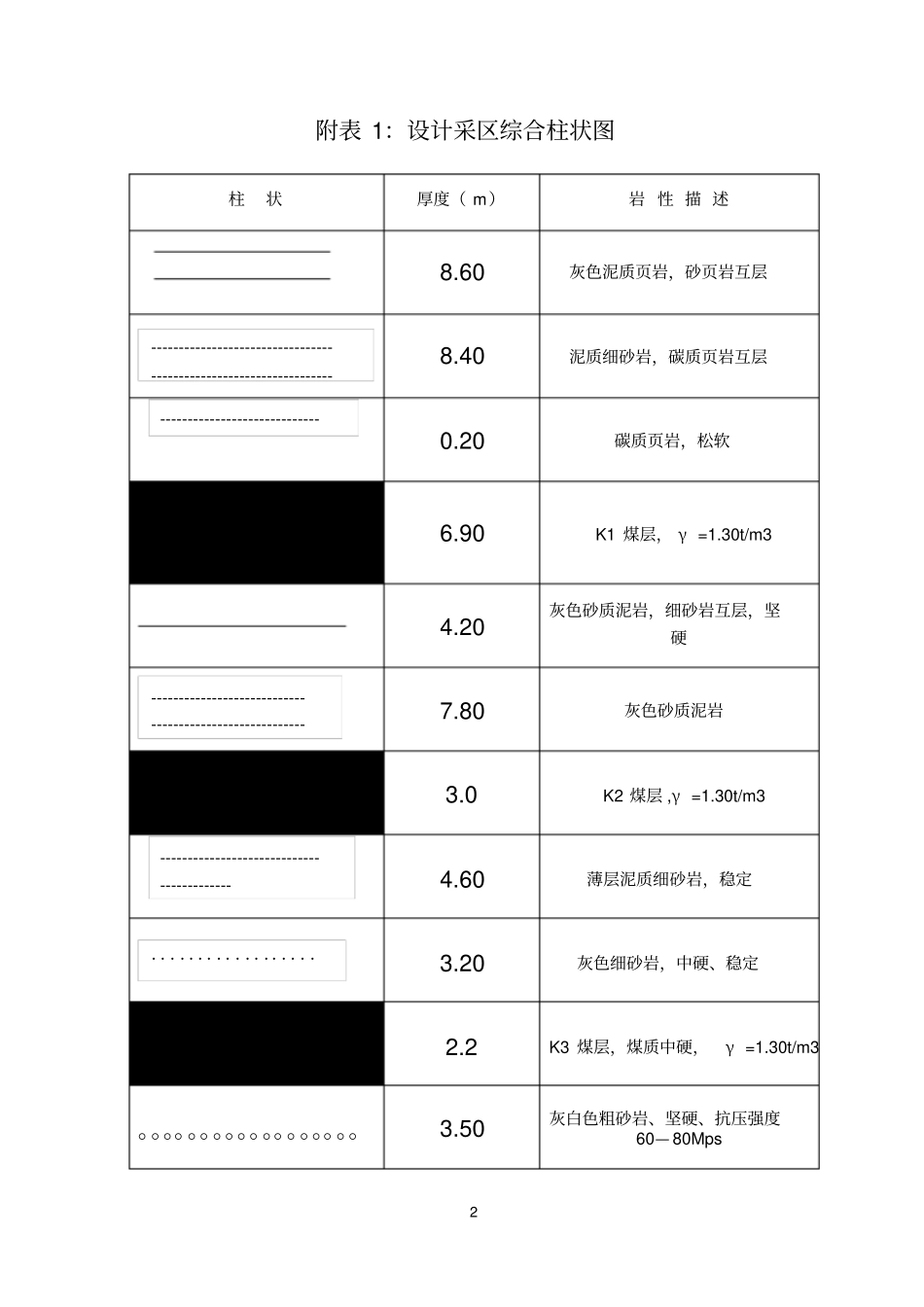

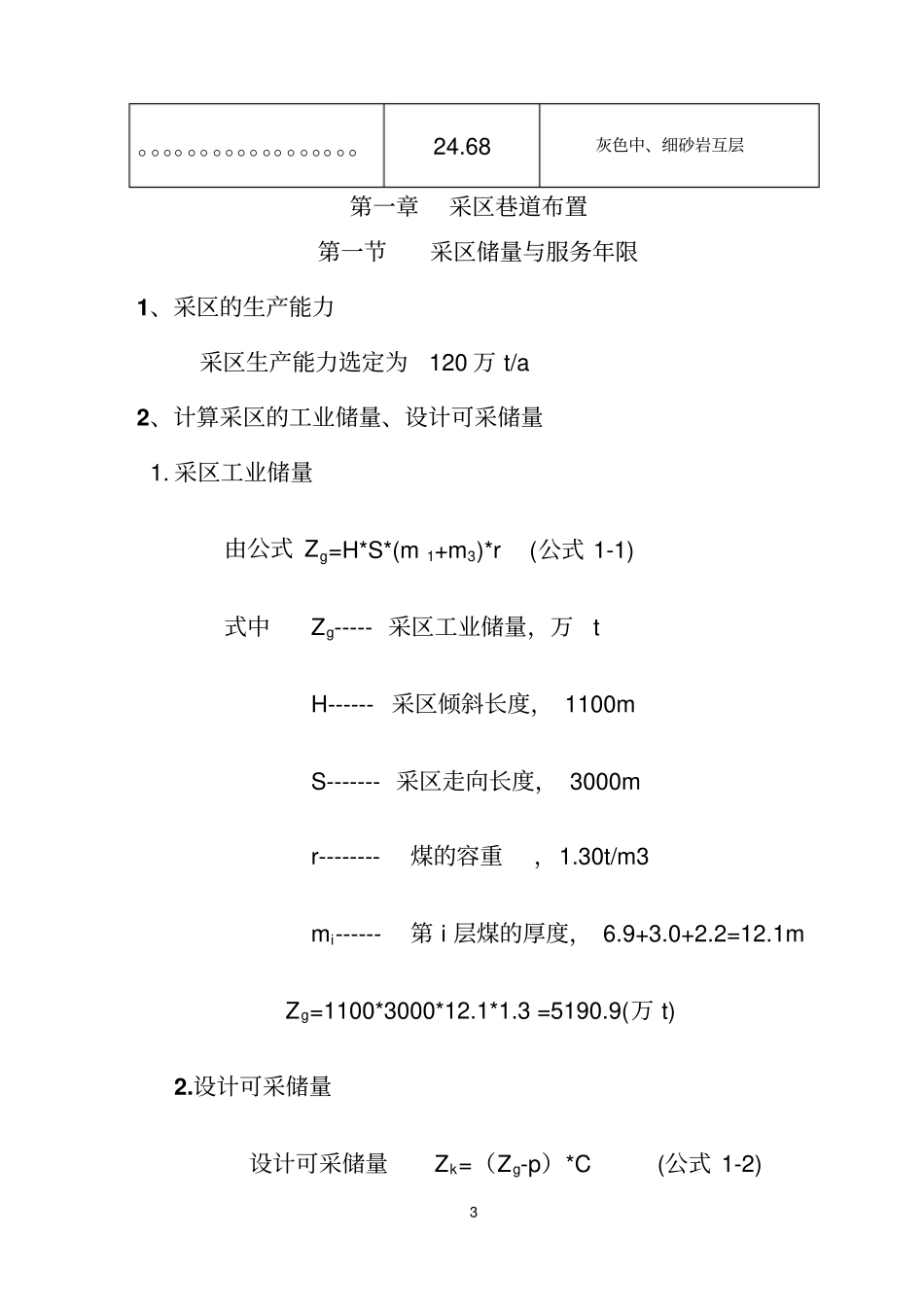

1《采矿学》课程设计一、目的1、初步应用《采煤学》课程所学的知识，通过课程设计加深对《采煤学》课程的理解。2、培养采矿工程专业学生的动手能力，对编写采矿技术文件，包括编写设计说明书及绘制设计图纸进行初步锻炼。3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。设计题目某矿第一开采水平上山阶段某采区自下而上开采k1、k2和k3煤层，煤层厚度、间距及顶底版岩性见综合柱状图。该采区走向长度3000m，倾斜长度1100m，采区内各煤层埋藏平稳，地质构造简单，无断层，煤层倾角为16度。k1煤层属简单结构煤层，硬度系数f=2,k2和k3属于中硬煤层,各煤层瓦斯涌出量较低，自然发火倾向较弱，涌水量也较小。设计矿井的地面标高为+30m煤层露头为-30m.第一开采水平为该采区服务的一条运输大巷布置在k3煤层下方25m的稳定岩层中,为满足生产系统所需的其余开拓巷道可根据采煤方法的不同中由同学自行决定.2附表1：设计采区综合柱状图柱状厚度（m）岩性描述8.60灰色泥质页岩，砂页岩互层8.40泥质细砂岩，碳质页岩互层0.20碳质页岩，松软6.90K1煤层，γ=1.30t/m34.20灰色砂质泥岩，细砂岩互层，坚硬7.80灰色砂质泥岩3.0K2煤层,γ=1.30t/m34.60薄层泥质细砂岩，稳定3.20灰色细砂岩，中硬、稳定2.2K3煤层，煤质中硬，γ=1.30t/m3。。。。。。。。。。。。。。。。。。3.50灰白色粗砂岩、坚硬、抗压强度60—80Mps-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------··················3。。。。。。。。。。。。。。。。。。24.68灰色中、细砂岩互层第一章采区巷道布置第一节采区储量与服务年限1、采区的生产能力采区生产能力选定为120万t/a2、计算采区的工业储量、设计可采储量1.采区工业储量由公式Zg=H*S*(m1+m3)*r(公式1-1)式中Zg-----采区工业储量，万tH------采区倾斜长度，1100mS-------采区走向长度，3000mr--------煤的容重，1.30t/m3mi------第i层煤的厚度，6.9+3.0+2.2=12.1mZg=1100*3000*12.1*1.3=5190.9(万t)2.设计可采储量设计可采储量Zk=（Zg-p）*C(公式1-2)4式中：Zk------设计可采储量,万tZg------工业储量，万tp--------永久煤柱损失，万tC---------采区采出率，厚煤层可取75%，中厚煤层取80%，薄煤层85%。说明：p可取其为工业储量的10%来计算，即p=10%*ZgZk=（5190.9-5190.9*10﹪）*80﹪=3737.448万t3.采区服务年限由T=Zk/（A*k）⋯⋯⋯(公式1-3)式中：T———采区服务年限，a;A——采区生产能力，120万t；Zk——设计可采储量，3737.448万tK——储量备用系数，取1.4T=3737.448/(120*1.4)=22.25a4.验算采区采出率5a.对于k1中厚煤层：C=(Zg1-p1)/Zg1⋯⋯(公式1-4)C———采区采出率，%；Zg1———k1煤层的工业储量，万t；p1———k1煤层的永久煤柱损失，万t；说明：采区上边界保护煤柱取30m，下边界保护煤柱取35m，停采煤柱取20m，区段煤柱15m.Zg1=3000*1100*6.9*1.3=2960.1万tp1=3000*(30+35+4*15)*1.3*6.9+(1100-30-35-4*15)*(15+15+20+20+20+5+5)*1.3*6.9=423.8325万tC=(Zg1-p1)/Zg1=（2960.1-423.8325）/2960.1=85%>75%满足要求b.对于K2中厚煤层：C=(Zg2-p2)/Zg2⋯⋯(公式1-5)6C———采区采出率，%；Zg2———k2煤层的工业储量，万t；P2———k2煤层的永久煤柱损失，万t；说明：K2煤层与K1煤层相同。Zg2=3000*1100*3*1.3=1287万tP2=3000*(30+35+4*15)*1.3*3+(1100-30-35-4*15)*(15+15+20+20+20+5+5)*1.3*3=184.275万tC=(Zg3-p3)/Zg3=（1287-184.275）/1287=86%>80%满足要求c.对于K3中厚煤层：C=(Zg2-p2)/Zg2⋯⋯(公式1-5)C———采区采出率，%；Zg3———k3煤层的工业储量，万t；P3———k3煤层的永久煤柱损失，万t；说明：K3煤层的保护上山煤柱一侧取30米，其余与K1煤7层相同。Zg3=3000*1100*2.2*1.3=943.8万tP3=3000*(30+35+4*15)*1.3*2.2+(1100-30-35-4*15)*(15+15+20+20+20+5+5)*1.3*2.2=141.57万tC=(Zg3-p3)/Zg3=（943.8-141.57）/943.8=86.6%>80%满足要求第二节采区内的再划分1.确...
