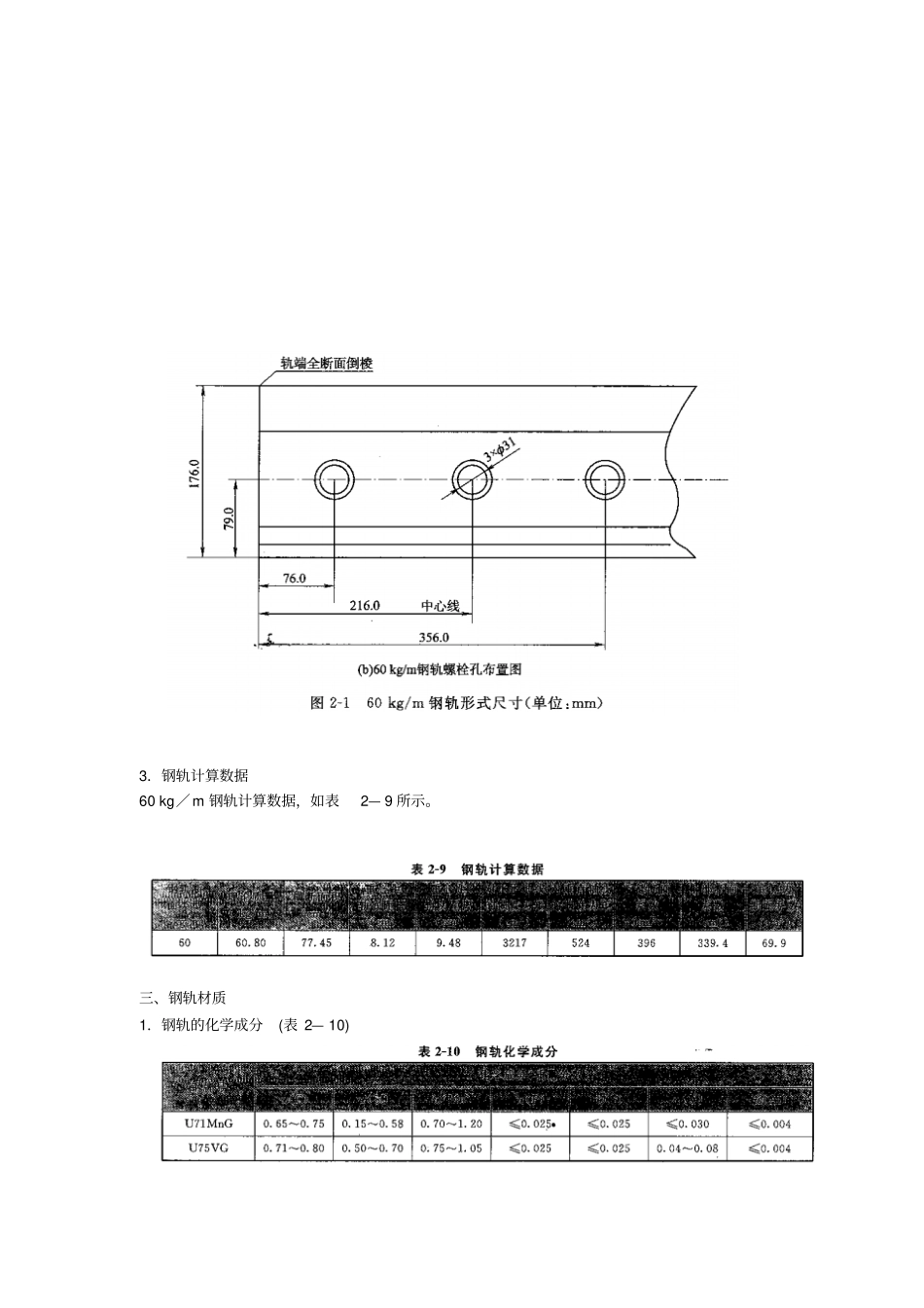

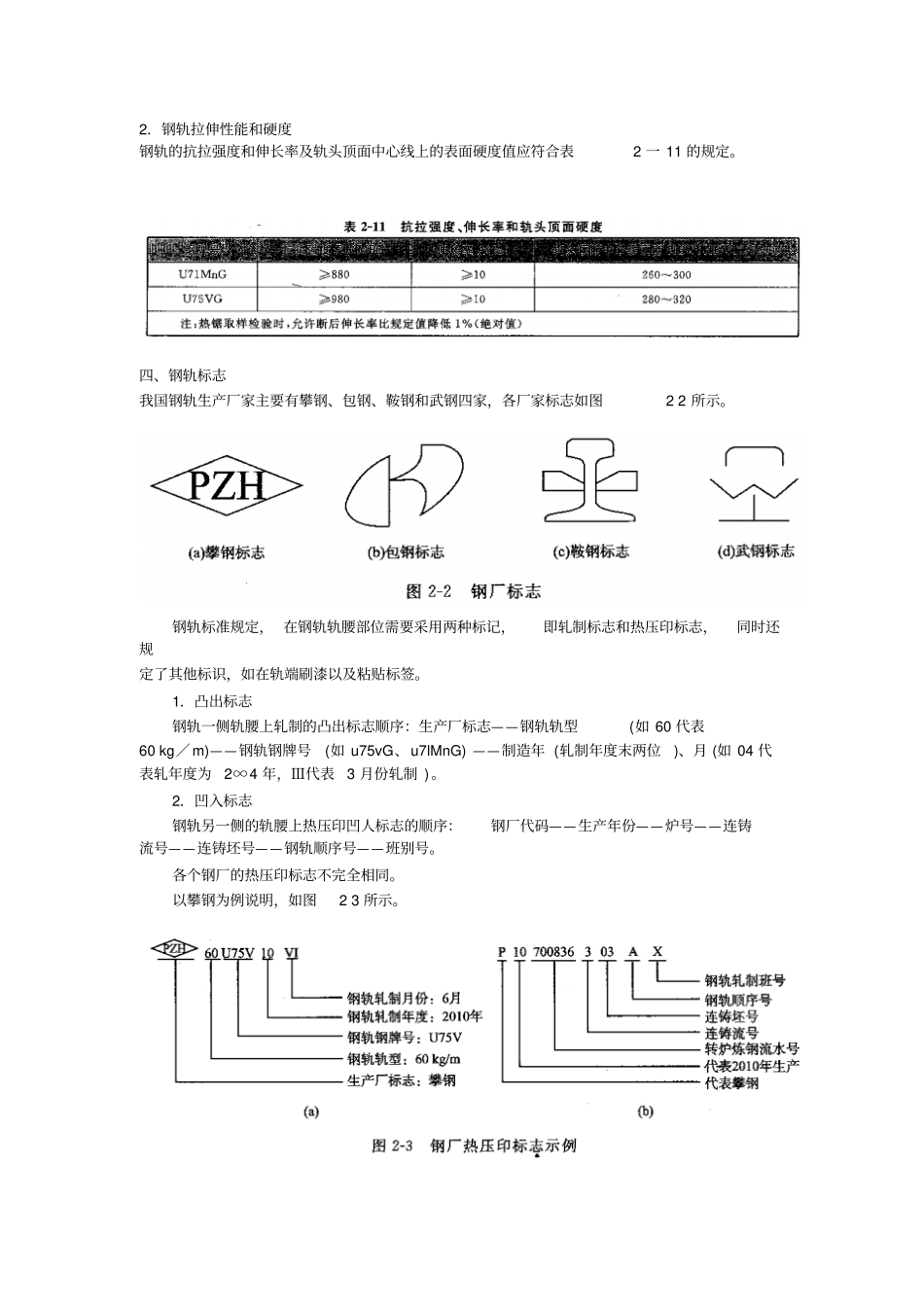

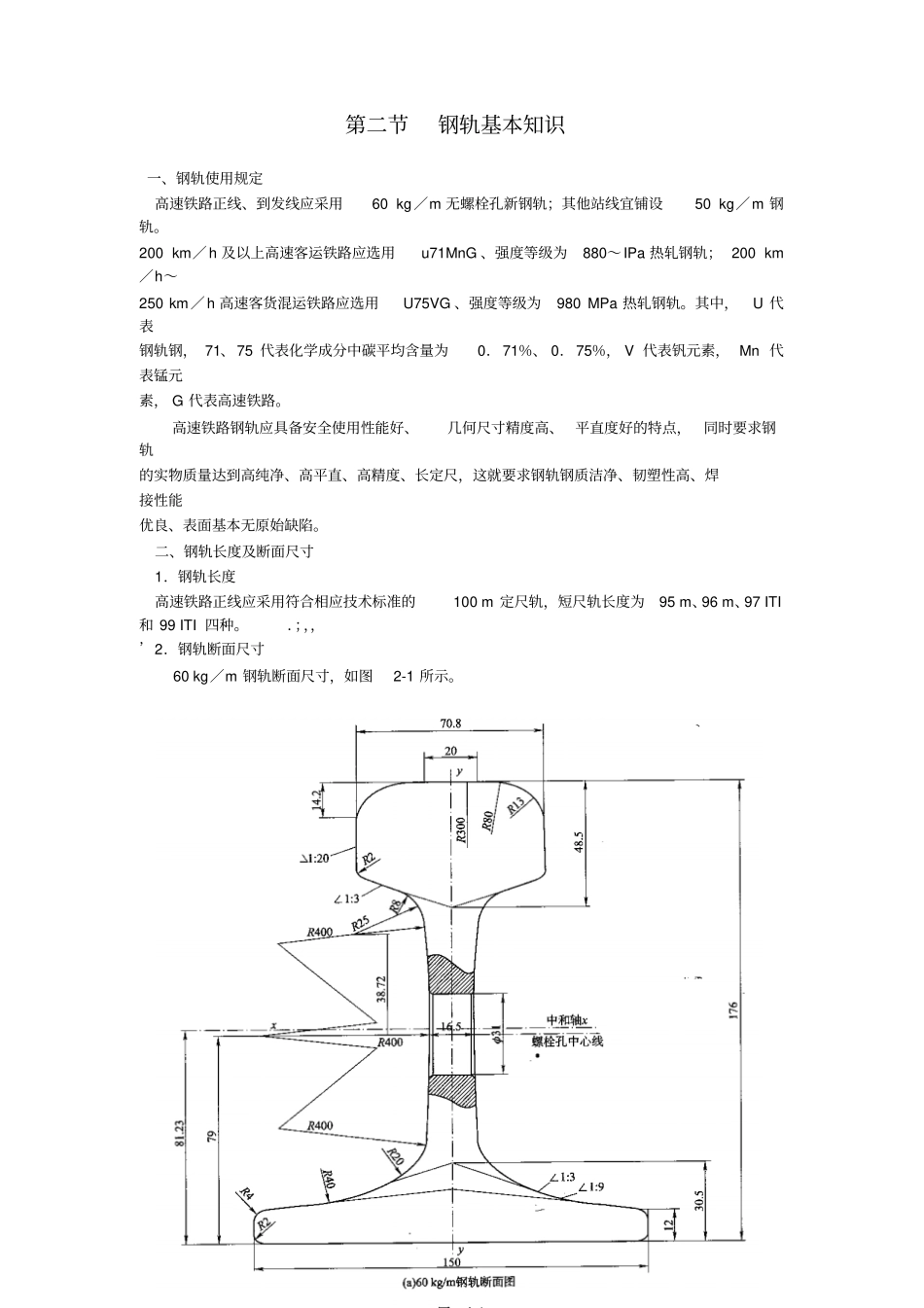

第二节钢轨基本知识一、钢轨使用规定高速铁路正线、到发线应采用60kg／m无螺栓孔新钢轨；其他站线宜铺设50kg／m钢轨。200km／h及以上高速客运铁路应选用u71MnG、强度等级为880～IPa热轧钢轨；200km／h～250km／h高速客货混运铁路应选用U75VG、强度等级为980MPa热轧钢轨。其中，U代表钢轨钢，71、75代表化学成分中碳平均含量为0．71％、0．75％，V代表钒元素，Mn代表锰元素，G代表高速铁路。高速铁路钢轨应具备安全使用性能好、几何尺寸精度高、平直度好的特点，同时要求钢轨的实物质量达到高纯净、高平直、高精度、长定尺，这就要求钢轨钢质洁净、韧塑性高、焊接性能优良、表面基本无原始缺陷。二、钢轨长度及断面尺寸1．钢轨长度高速铁路正线应采用符合相应技术标准的100m定尺轨，短尺轨长度为95m、96m、97ITI和99ITI四种。．；，，’2．钢轨断面尺寸60kg／m钢轨断面尺寸，如图2-1所示。3．钢轨计算数据60kg／m钢轨计算数据，如表2—9所示。三、钢轨材质1．钢轨的化学成分(表2—10)2．钢轨拉伸性能和硬度钢轨的抗拉强度和伸长率及轨头顶面中心线上的表面硬度值应符合表2一11的规定。四、钢轨标志我国钢轨生产厂家主要有攀钢、包钢、鞍钢和武钢四家，各厂家标志如图22所示。钢轨标准规定，在钢轨轨腰部位需要采用两种标记，即轧制标志和热压印标志，同时还规定了其他标识，如在轨端刷漆以及粘贴标签。1．凸出标志钢轨一侧轨腰上轧制的凸出标志顺序：生产厂标志——钢轨轨型(如60代表60kg／m)——钢轨钢牌号(如u75vG、u7lMnG)——制造年(轧制年度末两位)、月(如04代表轧年度为2∞4年，Ⅲ代表3月份轧制)。2．凹入标志钢轨另一侧的轨腰上热压印凹人标志的顺序：钢厂代码——生产年份——炉号——连铸流号——连铸坯号——钢轨顺序号——班别号。各个钢厂的热压印标志不完全相同。以攀钢为例说明，如图23所示。五、钢轨伤损标准钢轨伤损按程度分为轻伤、重伤和折断三类。1．钢轨轻伤和重伤评判标准如表212、表2—13、表2=二4所示。2．钢轨折断标准钢轨折断是指发生下列情况之一者：(1)钢轨全截面断裂；(2)裂纹贯通整个轨头截面；(3)裂纹贯通整个轨底截面；(4)钢轨顶面上有长度大于30mm且深度大于5mm的掉块。线路上临时插入的短轨，长度不得短于6m，不得连续插入，且必须尽快恢复。临时插入短轨的线路允许速度不得大于16Dkm／h。注：谷深为相邻波峰与渡谷间的垂直距离。注：①总磨耗一垂直磨耗+1／2侧面磨耗。～②对于导轨、翼轨及尖轨、心轨、叉跟尖轨全断面区段，垂直磨耗在钢轨顶面宽1／3处(距标准工作边)测量；对于尖轨、心轨、叉跟尖轨机加工区段，垂直磨耗自轨头最高点测量。③侧面磨耗在钢轨踏面(按标准断面)下16mm处测量。④磨耗影响转换设备安装时，按重伤处理。⑤基本轨、翼轨、尖轨、心轨磨耗会影响密贴及轨件高差，磨耗的轻重伤标准应较区问钢轨严格。六、钢轨伤损主要类型及伤损处理(一)钢轨伤损主要类型高速铁路常见伤损类型有波浪形磨耗、踏面接触疲劳裂纹(又称“鱼鳞状裂纹”)、核伤、焊缝内部缺陷等。1．渡浪形磨耗波浪形磨耗(图2—4)是指钢轨轨头踏面沿长度方向出现周期性的不均匀塑性变形和磨耗，使钢轨全长呈现波浪形状的不平顺。波浪磨耗的波谷处有明显塑性变形，使踏面碾宽或出现碾边，轮轨接触光带变宽。波峰处踏面的塑性变形量明显小于波谷，接触光带变窄。波峰、波谷踏面光带的明暗程度也有差异。2．踏面接触疲劳裂纹踏面接触疲劳裂纹(图25)是指轨头踏面在轮轨接触应力作用下形成的沿钢轨全长密集分布的表面裂纹，通常称为“鱼鳞状裂纹”。裂纹的扩展方向与行车方向有关，用手指顺行车方向探摸剥离裂纹时有刺手感．3．内部裂纹内部裂纹又称“核伤”(图2—6)，是指钢轨内部的制造缺陷(冶金缺陷、热处理缺陷等)在运行载荷作用下形成和扩展的疲劳裂纹或脆性裂纹。在内部裂纹未扩展到钢轨表面时，钢轨断裂的断口具有金属光泽，一般现场称之为“白核”。当内部裂纹已扩展到钢轨表面，由于受氧化腐蚀作用，使断口呈暗褐色，现场称之为“黑核”。4．焊接接头内部缺陷、钢轨焊接接头内部缺陷分闪光焊接头和铝热焊接头内部缺陷。(1)闪光焊接头内部缺陷闪光焊接头内部缺...
