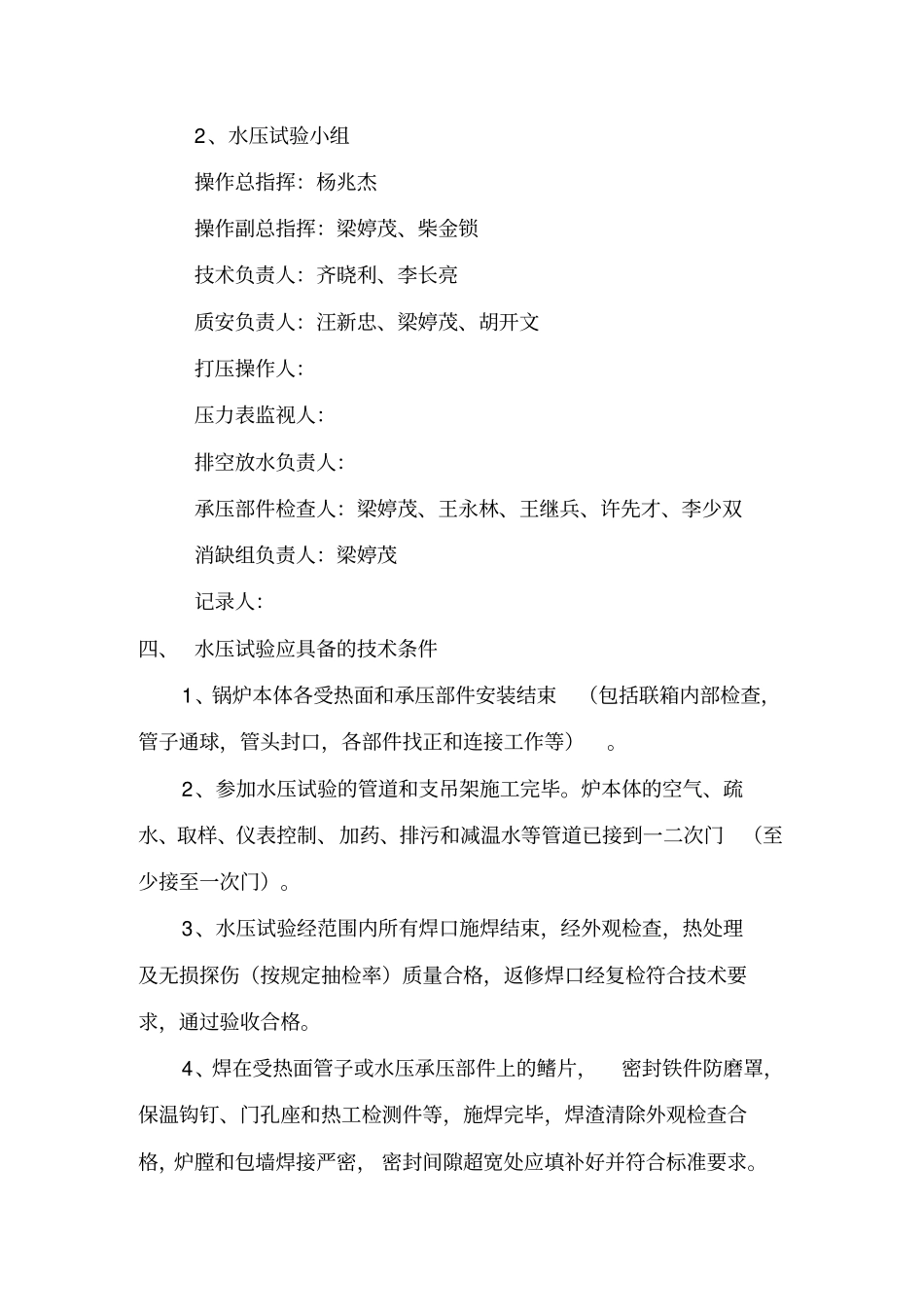

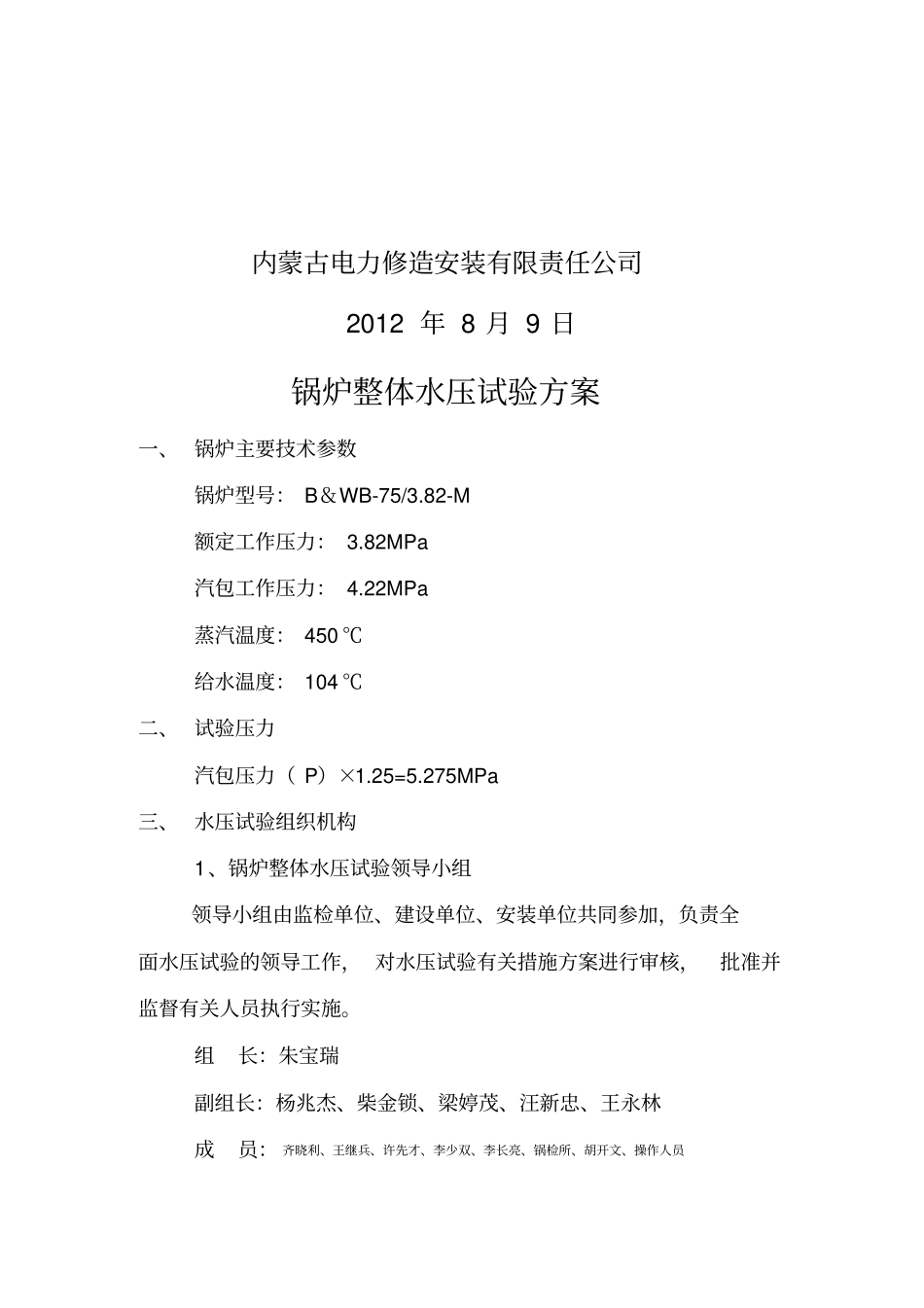

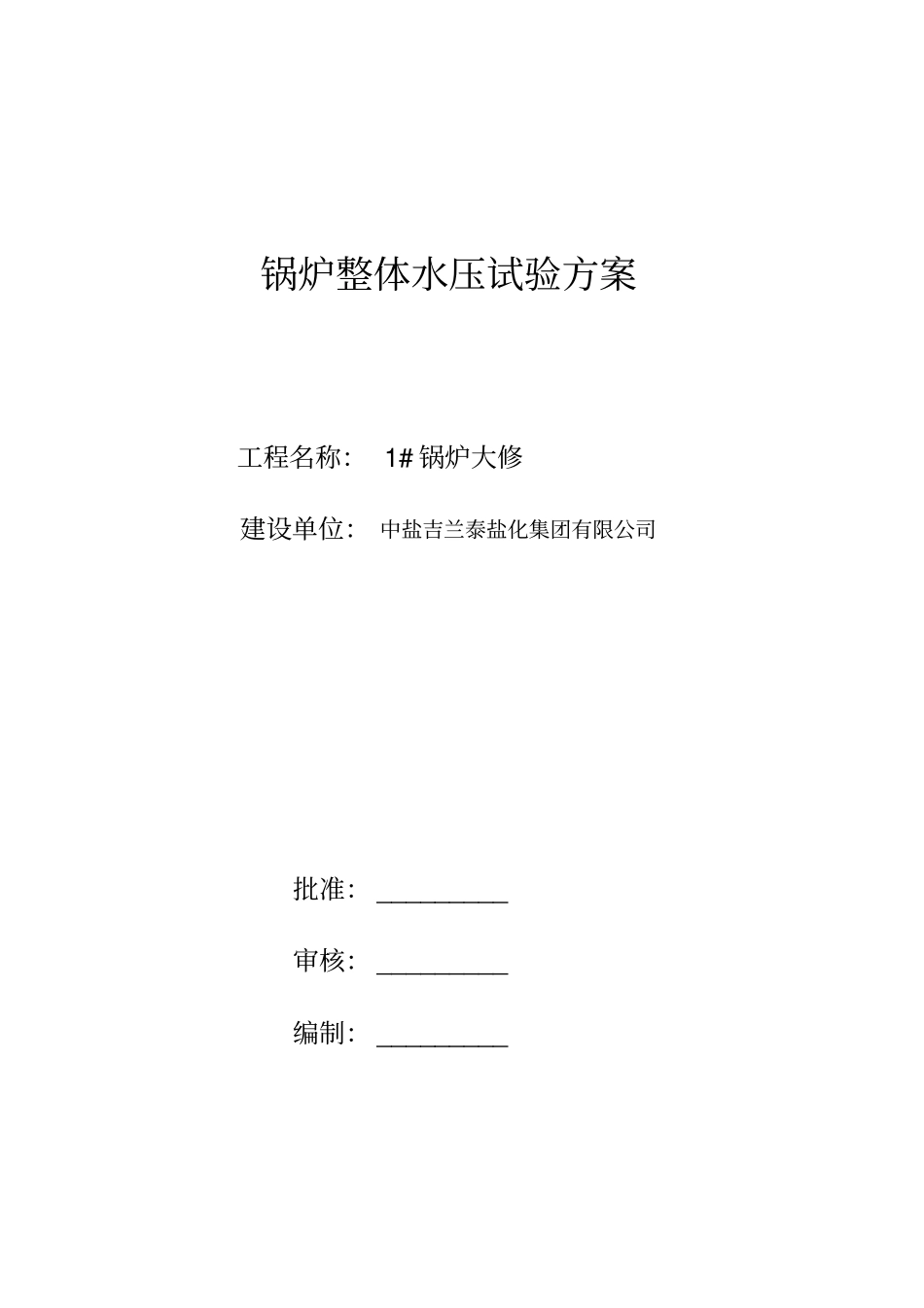

锅炉整体水压试验方案工程名称：1#锅炉大修建设单位：中盐吉兰泰盐化集团有限公司批准：_________审核：_________编制：_________内蒙古电力修造安装有限责任公司2012年8月9日锅炉整体水压试验方案一、锅炉主要技术参数锅炉型号：B＆WB-75/3.82-M额定工作压力：3.82MPa汽包工作压力：4.22MPa蒸汽温度：450℃给水温度：104℃二、试验压力汽包压力（P）×1.25=5.275MPa三、水压试验组织机构1、锅炉整体水压试验领导小组领导小组由监检单位、建设单位、安装单位共同参加，负责全面水压试验的领导工作，对水压试验有关措施方案进行审核，批准并监督有关人员执行实施。组长：朱宝瑞副组长：杨兆杰、柴金锁、梁婷茂、汪新忠、王永林成员：齐晓利、王继兵、许先才、李少双、李长亮、锅检所、胡开文、操作人员2、水压试验小组操作总指挥：杨兆杰操作副总指挥：梁婷茂、柴金锁技术负责人：齐晓利、李长亮质安负责人：汪新忠、梁婷茂、胡开文打压操作人：压力表监视人：排空放水负责人：承压部件检查人：梁婷茂、王永林、王继兵、许先才、李少双消缺组负责人：梁婷茂记录人：四、水压试验应具备的技术条件1、锅炉本体各受热面和承压部件安装结束（包括联箱内部检查，管子通球，管头封口，各部件找正和连接工作等）。2、参加水压试验的管道和支吊架施工完毕。炉本体的空气、疏水、取样、仪表控制、加药、排污和减温水等管道已接到一二次门（至少接至一次门）。3、水压试验经范围内所有焊口施焊结束，经外观检查，热处理及无损探伤（按规定抽检率）质量合格，返修焊口经复检符合技术要求，通过验收合格。4、焊在受热面管子或水压承压部件上的鳍片，密封铁件防磨罩，保温钩钉、门孔座和热工检测件等，施焊完毕，焊渣清除外观检查合格，炉膛和包墙焊接严密，密封间隙超宽处应填补好并符合标准要求。5、焊在受热面或承压件上的安装加固或起吊用临时铁件均应割去，打磨光滑母材无割伤现象。不锈钢和易裂母材还应检查表面，确认无裂纹。6、属于金属监督范围内所有各部件，元件的钢号及材质均符合设计和创造文件的规定，并经核对无误。合金钢元件、铸件和焊缝进行光谱或其它相应方法检查。错用的材质已处理好，经验收合格。7、锅炉本体各部件吊杆、吊件安装完成经调整符合要求。8、锅筒内部锈污应彻底清理干净，检查锅筒、集箱内有无安装时用的工具和其它杂物，确认炉内部干净后按要求封密人孔及手孔。9、水压试验期间必须使用化学除盐水，制水质量合格，有水质合格报告。数量能满足水压试验期间各阶段需水量。10、汽包、各联箱上膨胀指示器应齐全，安装位置正确，指针牌牢固，并校至零位。11、水压试验范围的设备、构件及管道上的承压焊缝及其它应该检查的部位不准保温、涂漆。12、水压试验用表计齐全至少要有两块压力表，并经校准合格，有合格证件，在有效期内，精度和量程符合规程要求。13、水压试验必须使用的通道、楼梯、平台、栏杆临时脚手架，通讯设施及照明（永久或临时）均装设完毕。地面道路清理干净，无杂物堆积。14、玻璃板水位计，安全阀不参与超压试验，应做好隔开措施。15、水压试验组织机构和人员分落实。16、在自检和预检查过程中发现的问题已经整改完毕。17、现场无闲杂人员，主要场所进行隔离。五、压试验依据的规程、规范和标准（现行）1、《蒸汽锅炉安全技术监察规程》（劳动部）2、《压力容器安全监察规程》（劳动部）3、《电力工业锅炉监察规程》4、《电力建设施工及验收技术规范》（锅炉机组篇、管道篇、火力发电厂焊接篇、电厂化学篇、钢制承压管道对接焊缝射线检验篇、管道焊缝超声波检验篇、热工仪表及控制装置篇等）5、《火力发电厂金属技术监督规程》6、《锅炉压力容器焊工考试规则》（劳动部）7、《焊工技术考核规程》8、《电力建设安全工作规程》六、水压试验水质、环境和计量的要求1、水质必须是合格的软水（应有水质化验单）2、水温℃3、环境温度，常温不得低于5℃4、装有2块以上经校验合格的压力表，一块装在锅筒上，一块装在试压泵的出口处以便相互对照升压。试验压力以汽包或过热器出口联箱处的压力读数为准。七、水压试验的工作程序1、开启所有空气门，压力表连...
