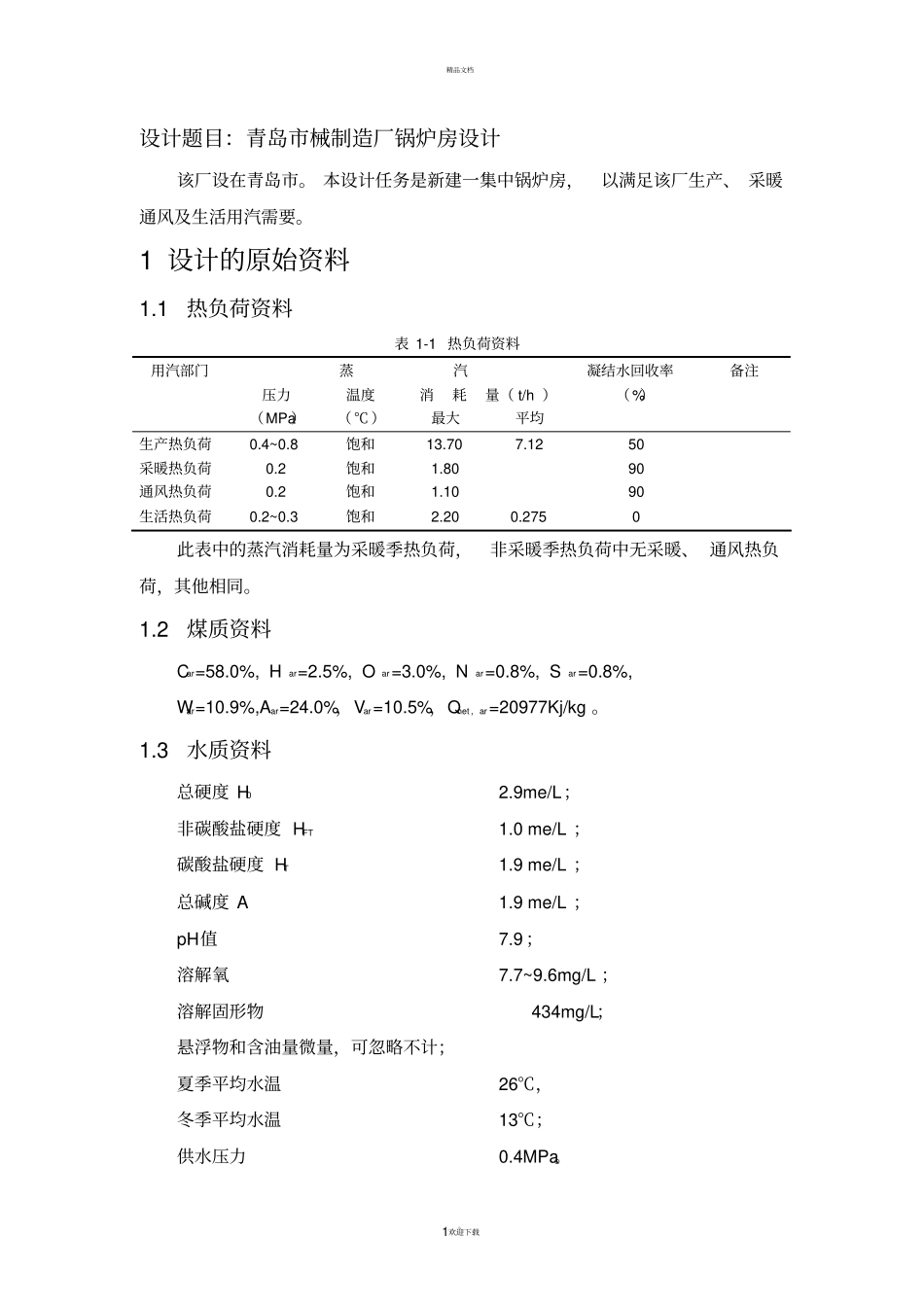

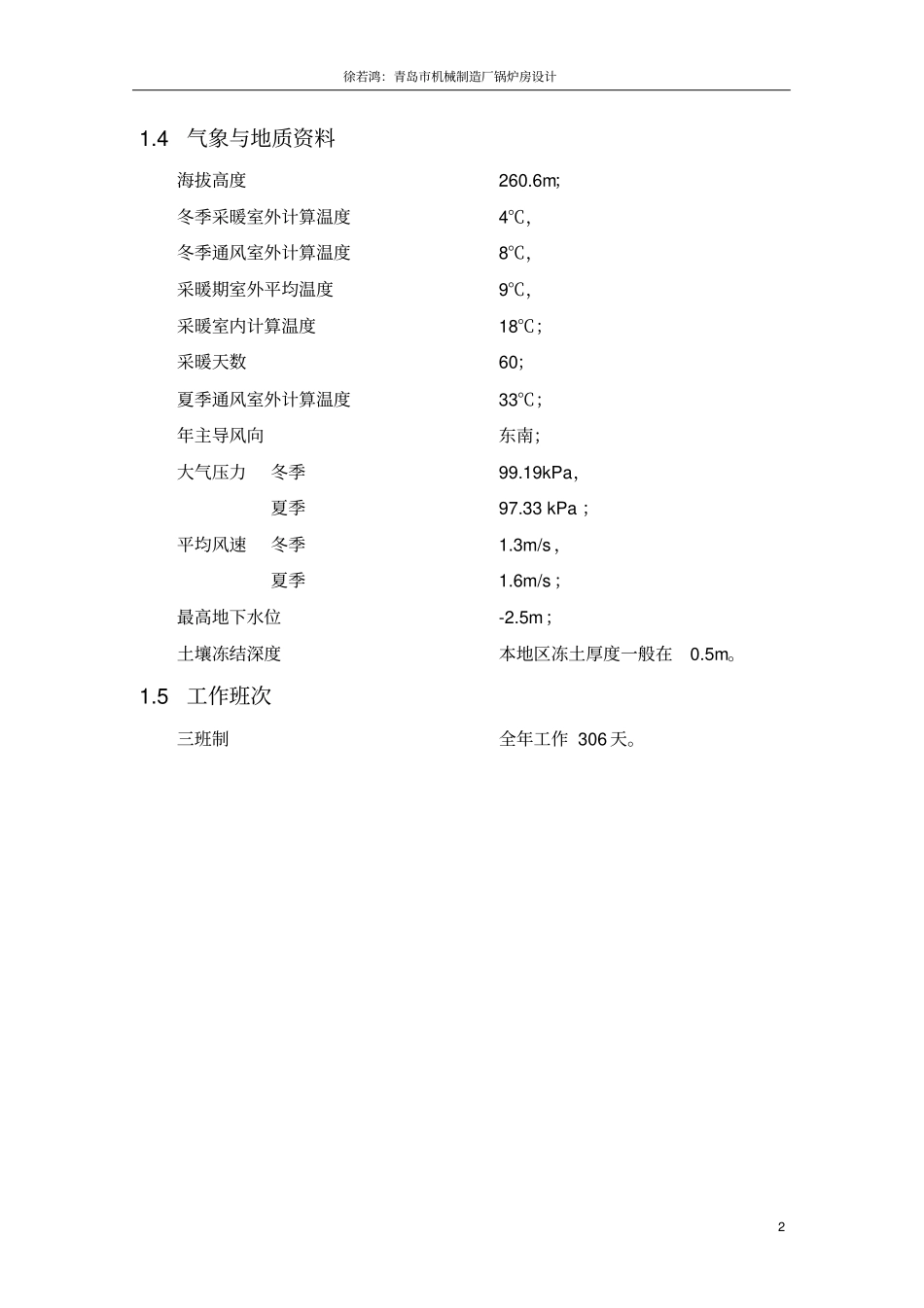

精品文档。1欢迎下载设计题目：青岛市械制造厂锅炉房设计该厂设在青岛市。本设计任务是新建一集中锅炉房，以满足该厂生产、采暖通风及生活用汽需要。1设计的原始资料1.1热负荷资料表1-1热负荷资料用汽部门蒸汽凝结水回收率（%）备注压力（MPa）温度（℃）消耗量（t/h）最大平均生产热负荷0.4~0.8饱和13.707.1250采暖热负荷0.2饱和1.8090通风热负荷0.2饱和1.1090生活热负荷0.2~0.3饱和2.200.2750此表中的蒸汽消耗量为采暖季热负荷，非采暖季热负荷中无采暖、通风热负荷，其他相同。1.2煤质资料Car=58.0%,Har=2.5%,Oar=3.0%,Nar=0.8%,Sar=0.8%,War=10.9%,Aar=24.0%，Var=10.5%，Qnet，ar=20977Kj/kg。1.3水质资料总硬度H02.9me/L；非碳酸盐硬度HFT1.0me/L；碳酸盐硬度HT1.9me/L；总碱度A1.9me/L；pH值7.9；溶解氧7.7~9.6mg/L；溶解固形物434mg/L；悬浮物和含油量微量，可忽略不计；夏季平均水温26℃，冬季平均水温13℃；供水压力0.4MPa。徐若鸿：青岛市机械制造厂锅炉房设计21.4气象与地质资料海拔高度260.6m；冬季采暖室外计算温度4℃，冬季通风室外计算温度8℃，采暖期室外平均温度9℃，采暖室内计算温度18℃；采暖天数60；夏季通风室外计算温度33℃；年主导风向东南；大气压力冬季99.19kPa，夏季97.33kPa；平均风速冬季1.3m/s，夏季1.6m/s；最高地下水位-2.5m；土壤冻结深度本地区冻土厚度一般在0.5m。1.5工作班次三班制全年工作306天。精品文档。3欢迎下载2锅炉型号和台数选择2.1锅炉房最大计算热负荷锅炉房最大小时用汽量按下式计算：htDKDKDKDKKD/)(443322110式中K0——官网热损失及锅炉房自用系数，考虑到蒸汽管网漏损较大和采用热力喷雾式除氧，锅炉房自用蒸汽较多等因素，故K0取为1.25；D1、D2、D3、D4——生产、采暖、通风及生活的最大小时热负荷，t/h；K1、K2、K3、K4——生产、采暖、通风及生活的同时使用系数，分别为0.8、1、1、及0.5。htDd/70.18)20.25.010.1180.1170.138.0(25.1非采暖季节最大小时用热量为：htDdf/08.15)20.25.070.138.0(25.12.2锅炉房平均热负荷计算（1）系数计算式wnpjntttt式中tn——采暖室内计算温度，℃；tpj——采暖室外平均温度，℃；tw——采暖季采暖（或通风）室外计算温度，℃。（2）采暖系数643.04189181∴采暖平均热负荷ht/16.180.1643.0（3）通风系数9.08189182∴通风平均热负荷ht/99.010.19.0（4）锅炉房平均热负荷由热负荷资料提供：生产平均热负荷7.12t/h，生活平均热负荷0.275t/h，所以，锅炉房平均热负荷为徐若鸿：青岛市机械制造厂锅炉房设计4ht/93.11)275.012.799.016.1(25.12.3锅炉房年热负荷计算锅炉房三班制运行，按全年工作306天计算：生产年热负荷atQ/28.5228912.7306241，采暖年热负荷atQ/4.167016.160242，通风年热负荷atQ/6.142599.060243，生活年热负荷atQ/6.2019275.0306244。锅炉房全年热负荷atQ/1.71756)6.20196.14254.167028.52289(25.1。2.4锅炉型号和台数选择根据锅炉房最大计算热负荷为18.70t/h、用汽压力不高于0.8Mpa的饱和蒸汽，燃料为贫煤，同时考虑该厂热负荷是以生产负荷为主，生产用汽昼夜变化较大的特点，本设计确定选用SHL10-1.3-P型锅炉两台。锅炉房低负荷时（即厂区主要用汽设备检修时）一台运行，最大负荷时两台同时运行。如此，锅炉房容量为20t/h。考虑生产上各车间热负荷可以进行适当调度，锅炉与主要用汽设备同时检修而不至影响生产，故本锅炉房未设置备用锅炉。精品文档。5欢迎下载3水处理设备的选择3.1软化系统选择SHL10-1.3-P型锅炉对给水和锅水的水质要求：给水总硬度≤0.03me/L，给水含氧量≤0.1mg/L，给水pH值≥7锅水总碱度≤20me/L，锅水含盐量＜3500mg/L。本锅炉房原水为城市自来水，其硬度不符合锅炉给水要求，需进行软化处理。阳离子交换软化法处理效果稳定，设备及运行管理都比较简单。而低流速逆流再生钠离子交换系统具有出水水质好，再生液的耗量低，且再生效果亦比顺流再生好等优点。故本设计水处理确定选用“低流速逆流再生”钠离子交换系统。树脂作为交换剂，还原剂采用食盐。选用两台钠离子交换器，轮换运行使用。3.2锅炉房总软化水量的计算本设计锅炉房总软化水量Gzr等于锅炉房...
