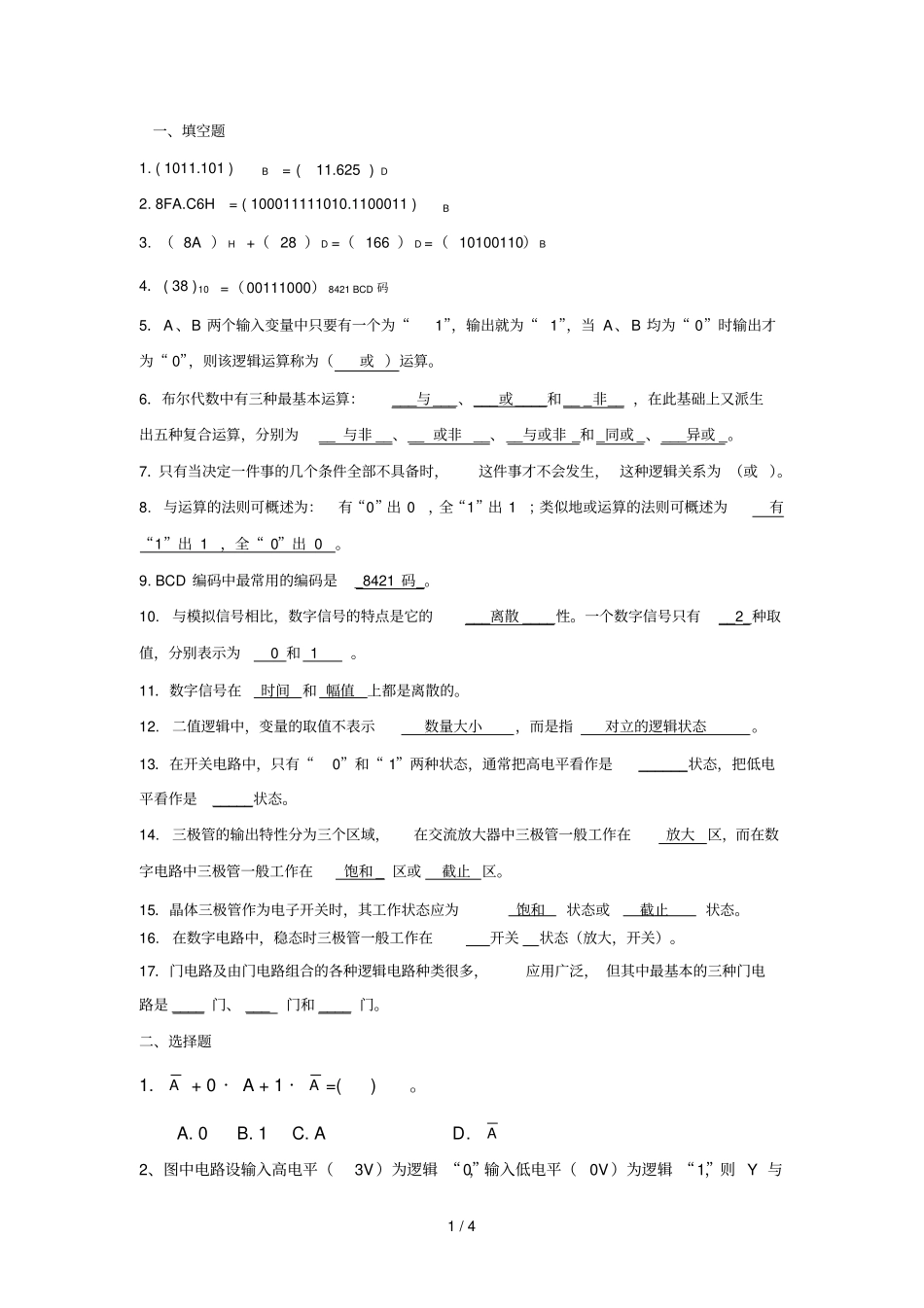

1/4一、填空题1.(1011.101)B=(11.625)D2.8FA.C6H=(100011111010.1100011)B3.（8A）H+（28）D=（166）D=（10100110）B4．(38)10=（00111000）8421BCD码5．A、B两个输入变量中只要有一个为“1”，输出就为“1”，当A、B均为“0”时输出才为“0”，则该逻辑运算称为（或）运算。6．布尔代数中有三种最基本运算：___与___、___或____和___非__，在此基础上又派生出五种复合运算，分别为__与非__、__或非__、__与或非_和_同或_、___异或_。7．只有当决定一件事的几个条件全部不具备时，这件事才不会发生，这种逻辑关系为（或）。8.与运算的法则可概述为：有“0”出0，全“1”出1；类似地或运算的法则可概述为有“1”出1，全“0”出0。9.BCD编码中最常用的编码是_8421码_。10.与模拟信号相比，数字信号的特点是它的___离散____性。一个数字信号只有__2_种取值，分别表示为0和1。11．数字信号在时间和幅值上都是离散的。12.二值逻辑中，变量的取值不表示数量大小，而是指对立的逻辑状态。13．在开关电路中，只有“0”和“1”两种状态，通常把高电平看作是______状态，把低电平看作是_____状态。14.三极管的输出特性分为三个区域，在交流放大器中三极管一般工作在放大区，而在数字电路中三极管一般工作在饱和_区或截止区。15．晶体三极管作为电子开关时，其工作状态应为饱和状态或截止状态。16.在数字电路中，稳态时三极管一般工作在开关状态（放大，开关）。17．门电路及由门电路组合的各种逻辑电路种类很多，应用广泛，但其中最基本的三种门电路是____门、___门和____门。二、选择题1.A+0·A+1·A=()。A.0B.1C.AD.A2、图中电路设输入高电平（3V）为逻辑“0”，输入低电平（0V）为逻辑“1”，则Y与2/4AB的逻辑关系为（）A、Y=ABB、Y=A+BC、Y=ABD、Y=A+B3.A1=?（）A0B1CADA4、如果编码0100表示十进制数4，则此码不可能是()A.8421BCD码B.5211BCD码C.2421BCD码D.余3循环码5、(71)8相应的余3码应为()A.01010111B.01110001C.10001010D.101001006、用0111表示十进制数4，则此码为()。A.余3码B.5421码C.余3循环码D.循环码7、电路如图所示，设灯F亮为逻辑0，灭为逻辑1，开关A、B的逻辑状态如图中所示，则灯Ｆ与开关A、B的逻辑关系为()A.F=A+BB.F=AB+ABC.F＝ABD.F=AB+AB8、电路如图所示，则输出函数F为()A．F=0B．F=1C．F=ABCD．F=ABC一、判断题1.（T）数字信号比模拟信号更易于存储、加密、压缩和再现。2.（T）利用数字电路不仅可以实现数值运算，还可以实现逻辑运算和判断。3.（T）基数和各位数的权是进位计数制中表示数值的两个基本要素。4.（F）十六进制数与八进制数之间的转换一般以十进制数作为过渡。5.（T）BCD码之间及BCD码与任意进制数之间的转换一般以十进制数作为过渡。6.（T）给出逻辑函数的任一种表示形式，就可以求出其他表示形式。7.（T）若A+B=1，则有ABBA。8.（T）若AB=0，则有BABA。9.（F）若AX+C=AX+D，则C=D。10.（F）若A+B=A+C，则B=C。11.（T）若A+B=AB，则A=B。3/412.（T）若CABA，则CB。13.（T）若ABBA，则BA。14.（T）若A+B=A+C，且AB=AC，则B=C。15.（F）三输入或非门，当输入ABC=1B0时，输出F=B。16.（T）连续“同或”199个0的结果是0。17.（F）连续“异或”199个1的结果是0。18.（T）连续“异或”199个0的结果是0。19.（F）连续“同或”199个1的结果是0。20.（F）当奇数个1相异或时，其值为0；当偶数个1相异或时，其值为1。21.（）当奇数个1相“同或”时，其值为1；当偶数个1相“同或”时，其值为0。22.（）当n个0或n个1相“同或”时，结果均为1。23.（）对于函数CBAY，当A、B、C中有奇数个1时，F=0；有偶数个1时，F=1。24.（F）一个4输入端与非门，使其输出为0的输入变量取值组合共有15种。25.（F）一个4输入端或非门，使其输出为1的输入变量取值组合共有4种。26.（F）在函数Y=AB+CD的真值表中，让Y=1的输入变量取值组合有8个。27.（F）可以使逻辑函数CBBAY等于0的A、B、C取值组合是唯一的。28.（F）若要表示3位十进制数代表的所有数值，则至少需用12位二进制数。二、填空题1.当三态门的控制端__有效_时，三态门的输出端根据输入的状态可以有高电平和低电平两种状态。...
