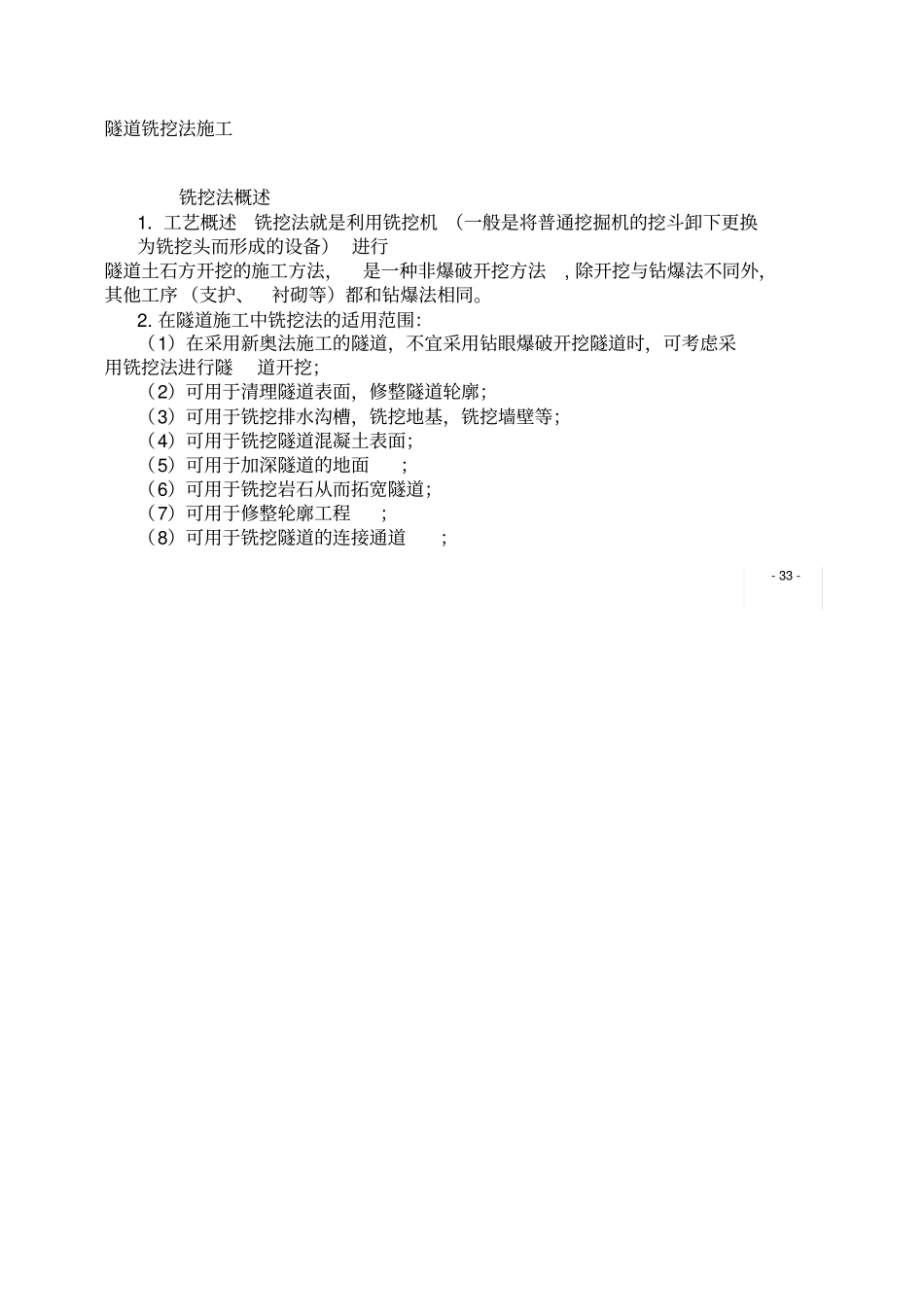

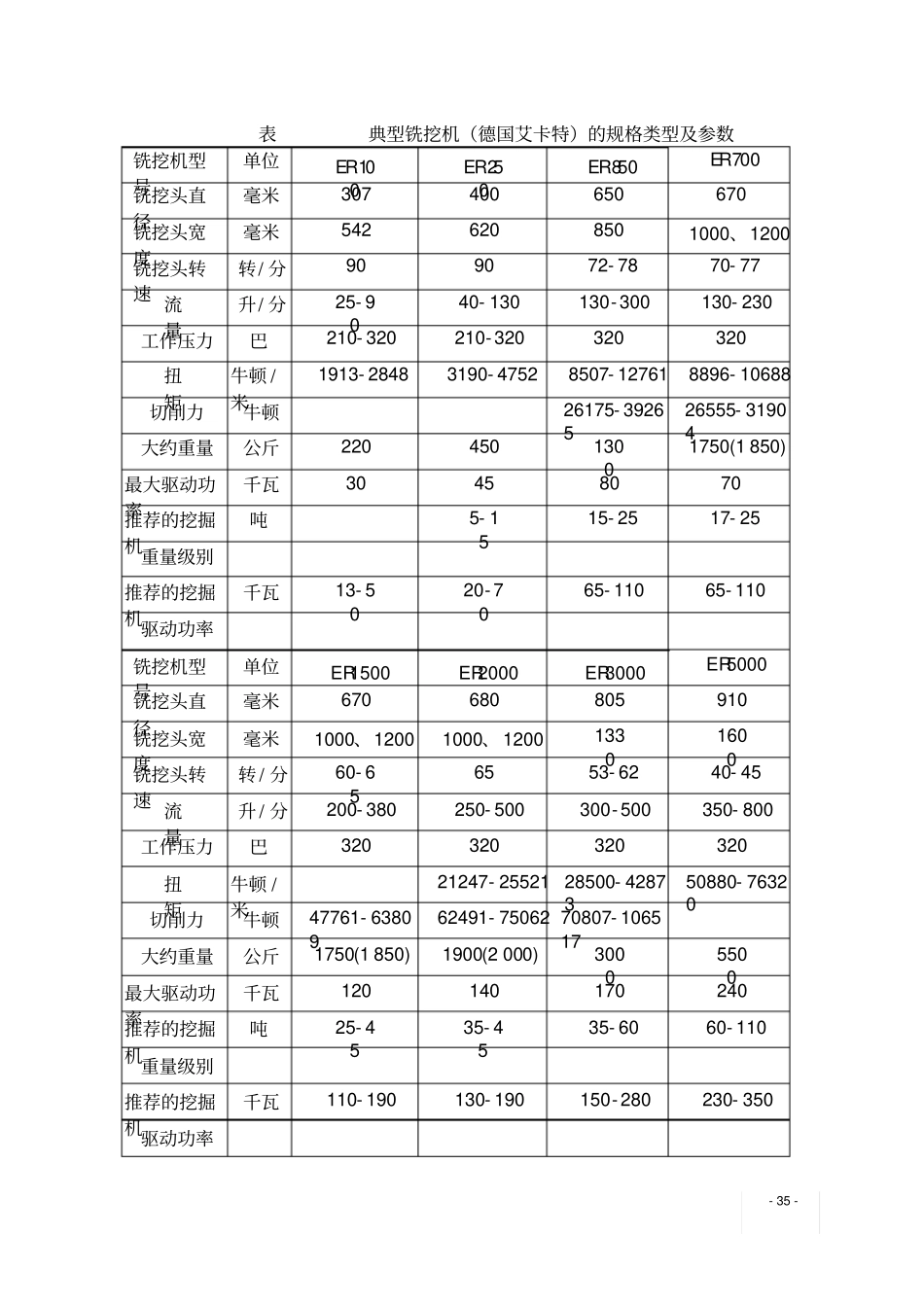

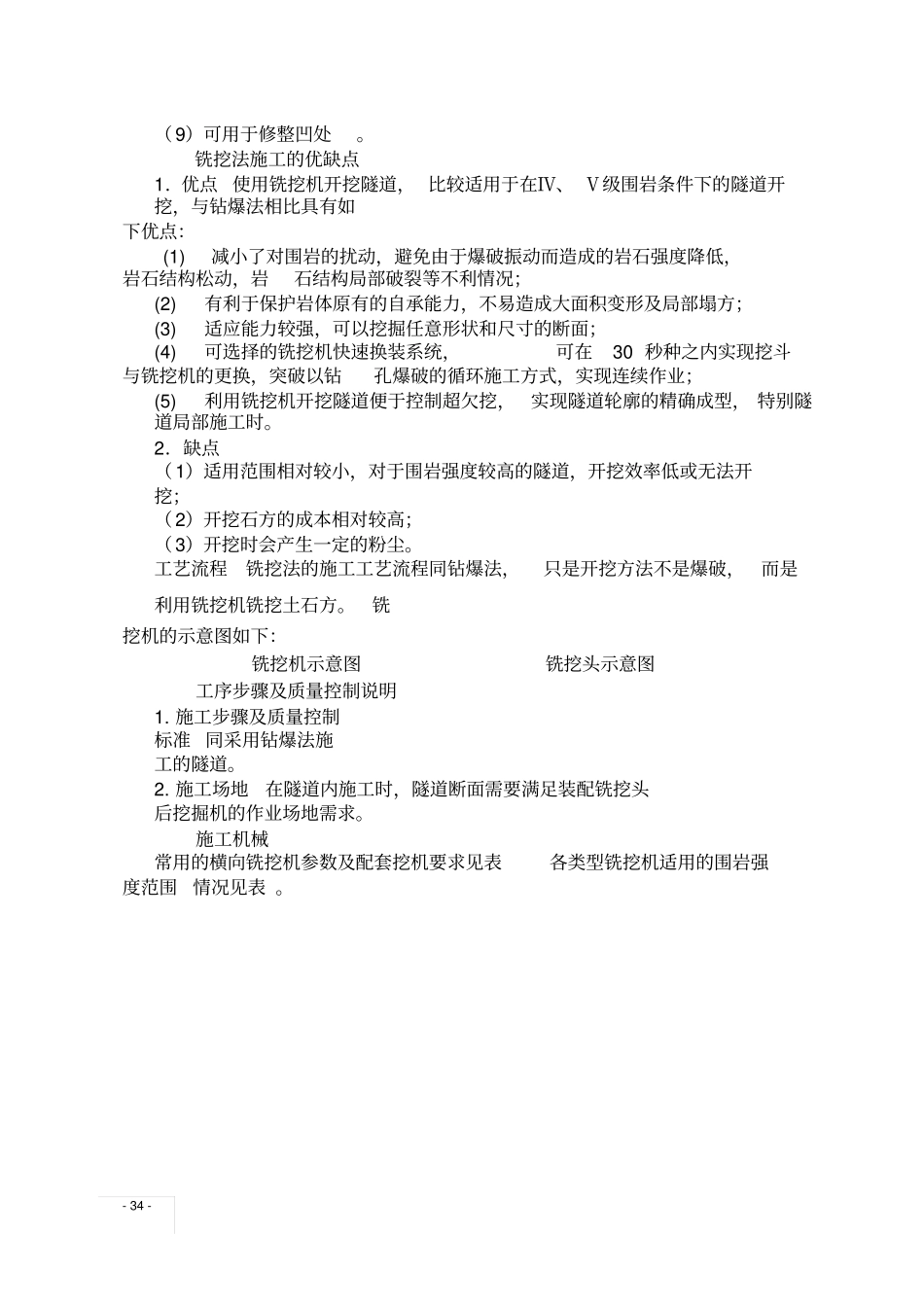

-33-隧道铣挖法施工铣挖法概述1．工艺概述铣挖法就是利用铣挖机（一般是将普通挖掘机的挖斗卸下更换为铣挖头而形成的设备）进行隧道土石方开挖的施工方法，是一种非爆破开挖方法,除开挖与钻爆法不同外，其他工序（支护、衬砌等）都和钻爆法相同。2.在隧道施工中铣挖法的适用范围：（1）在采用新奥法施工的隧道，不宜采用钻眼爆破开挖隧道时，可考虑采用铣挖法进行隧道开挖；（2）可用于清理隧道表面，修整隧道轮廓；（3）可用于铣挖排水沟槽，铣挖地基，铣挖墙壁等；（4）可用于铣挖隧道混凝土表面；（5）可用于加深隧道的地面；（6）可用于铣挖岩石从而拓宽隧道；（7）可用于修整轮廓工程；（8）可用于铣挖隧道的连接通道；-34-（9）可用于修整凹处。铣挖法施工的优缺点1．优点使用铣挖机开挖隧道，比较适用于在Ⅳ、Ⅴ级围岩条件下的隧道开挖，与钻爆法相比具有如下优点：(1)减小了对围岩的扰动，避免由于爆破振动而造成的岩石强度降低，岩石结构松动，岩石结构局部破裂等不利情况；(2)有利于保护岩体原有的自承能力，不易造成大面积变形及局部塌方；(3)适应能力较强，可以挖掘任意形状和尺寸的断面；(4)可选择的铣挖机快速换装系统，可在30秒种之内实现挖斗与铣挖机的更换，突破以钻孔爆破的循环施工方式，实现连续作业；(5)利用铣挖机开挖隧道便于控制超欠挖，实现隧道轮廓的精确成型，特别隧道局部施工时。2．缺点（1）适用范围相对较小，对于围岩强度较高的隧道，开挖效率低或无法开挖；（2）开挖石方的成本相对较高；（3）开挖时会产生一定的粉尘。工艺流程铣挖法的施工工艺流程同钻爆法，只是开挖方法不是爆破，而是利用铣挖机铣挖土石方。铣挖机的示意图如下：铣挖机示意图铣挖头示意图工序步骤及质量控制说明1.施工步骤及质量控制标准同采用钻爆法施工的隧道。2.施工场地在隧道内施工时，隧道断面需要满足装配铣挖头后挖掘机的作业场地需求。施工机械常用的横向铣挖机参数及配套挖机要求见表各类型铣挖机适用的围岩强度范围情况见表。-35-表典型铣挖机（德国艾卡特）的规格类型及参数铣挖机型号单位ER100ER250ER850ER700铣挖头直径毫米307400650670铣挖头宽度毫米5426208501000、1200铣挖头转速转/分909072-7870-77流量升/分25-9040-130130-300130-230工作压力巴210-320210-320320320扭矩牛顿/米1913-28483190-47528507-127618896-10688切削力牛顿26175-3926526555-31904大约重量公斤22045013001750(1850)最大驱动功率千瓦30458070推荐的挖掘机吨5-1515-2517-25重量级别推荐的挖掘机千瓦13-5020-7065-11065-110驱动功率铣挖机型号单位ER1500ER2000ER3000ER5000铣挖头直径毫米670680805910铣挖头宽度毫米1000、12001000、120013301600铣挖头转速转/分60-656553-6240-45流量升/分200-380250-500300-500350-800工作压力巴320320320320扭矩牛顿/米21247-2552128500-4287350880-76320切削力牛顿47761-6380962491-7506270807-106517大约重量公斤1750(1850)1900(2000)30005500最大驱动功率千瓦120140170240推荐的挖掘机吨25-4535-4535-6060-110重量级别推荐的挖掘机千瓦110-190130-190150-280230-350驱动功率-36-表各类型铣挖机适用的围岩强度范围情况表铣挖机类型最大抗压强度25兆帕35兆帕40兆帕50兆帕65兆帕80兆帕100兆帕130兆帕170兆帕材料消耗常见的主要材料消耗为柴油（挖掘机）和铣挖机铣挖齿，根据我单位的使用情况，采用ER2000型铣挖机在约10MPa的泥岩中开挖，开挖每方消耗柴油约5升，铣挖齿平均每30方更换一个，铣挖齿的价格为350元/个。生产效率根据现场的使用情况，在约10MPa的泥岩中采用的ER2000型铣挖机(配套设备为小松PC400挖掘机)，开挖效率为4～7方/小时，平均5方/小时。实际铣挖机的铣挖能力和参数表有一定的差异。环境保护铣挖机工作时会产生大量的粉尘，需要设置除尘降尘装置，也会在空气产生一定的粉尘。
