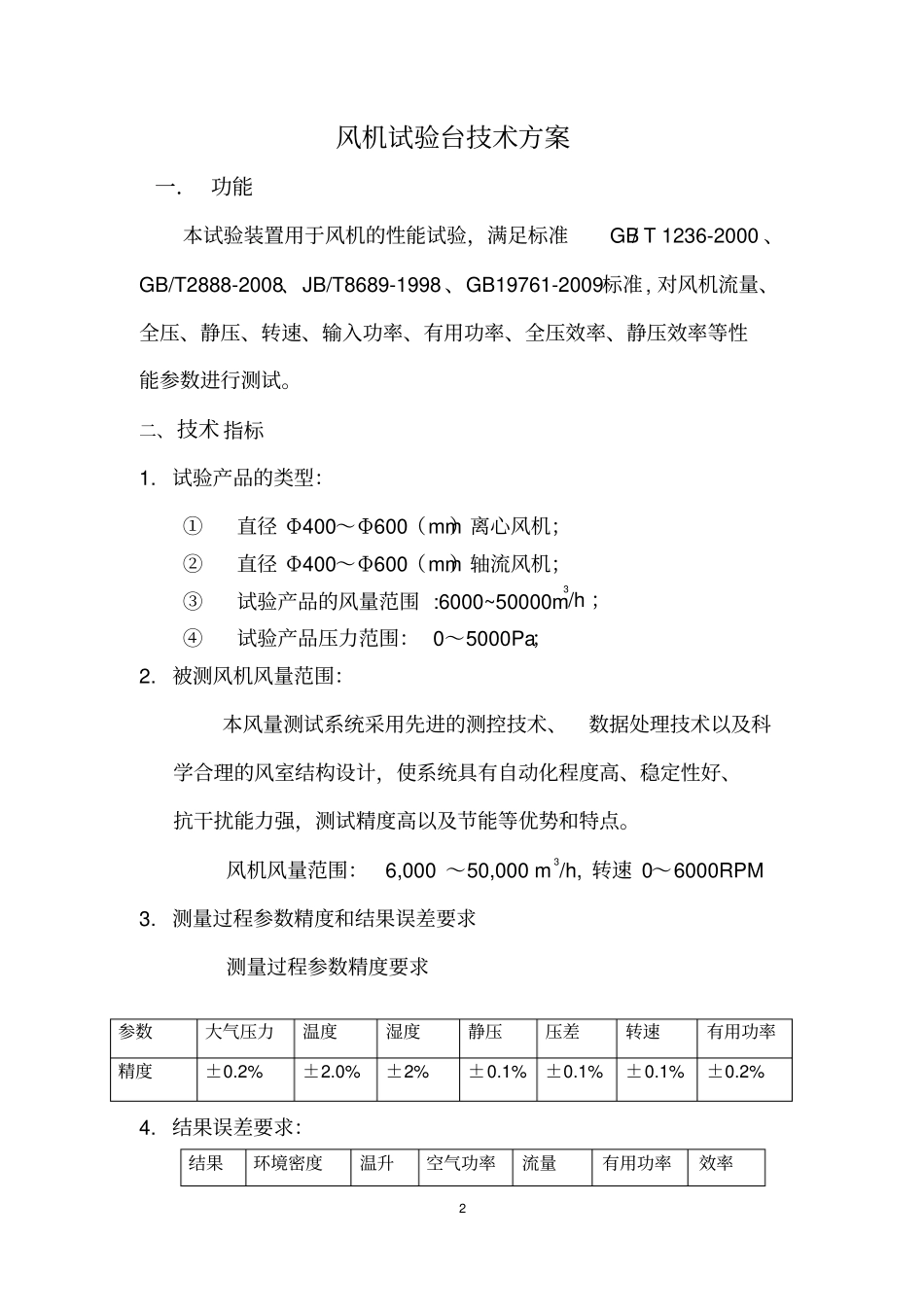

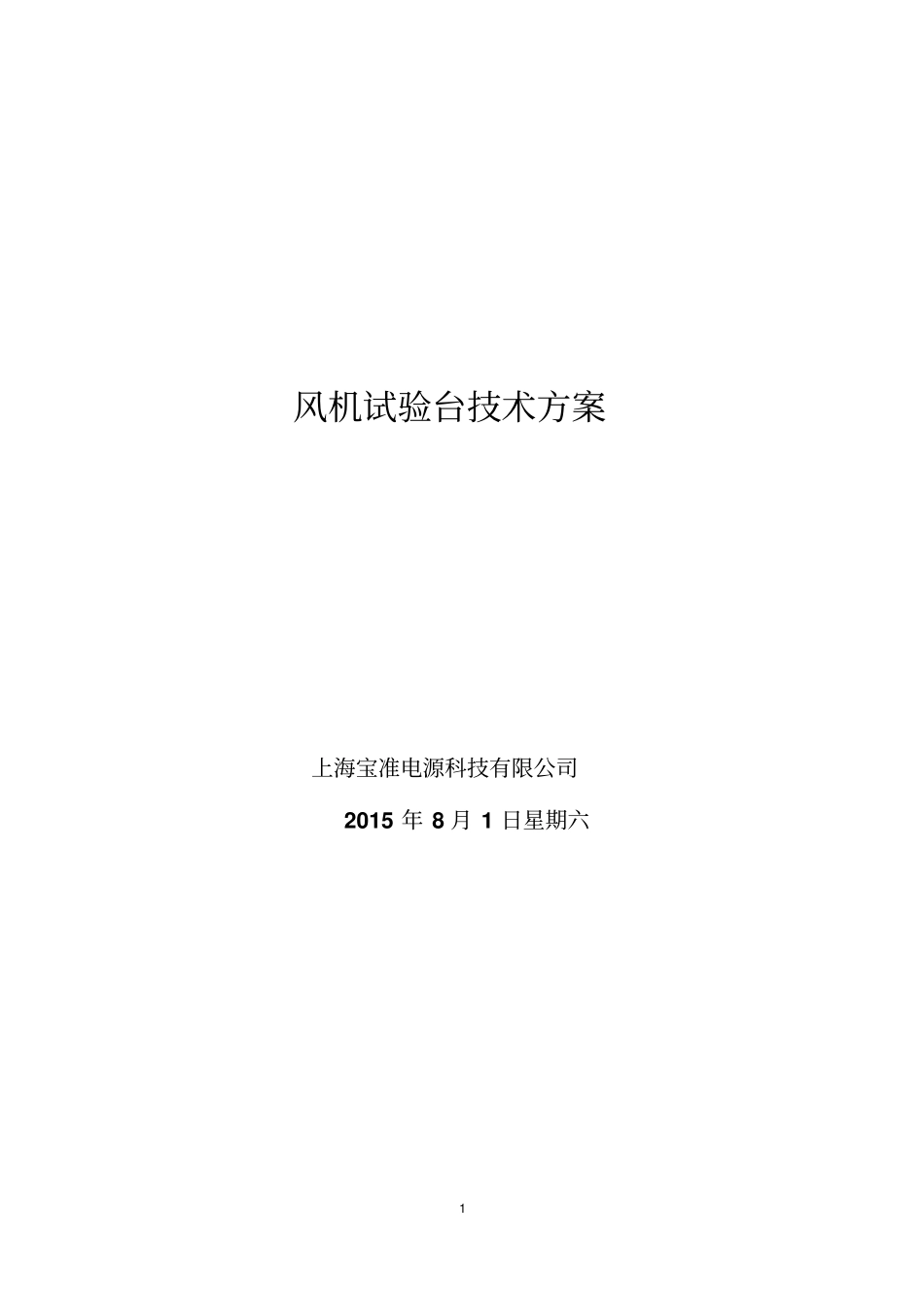

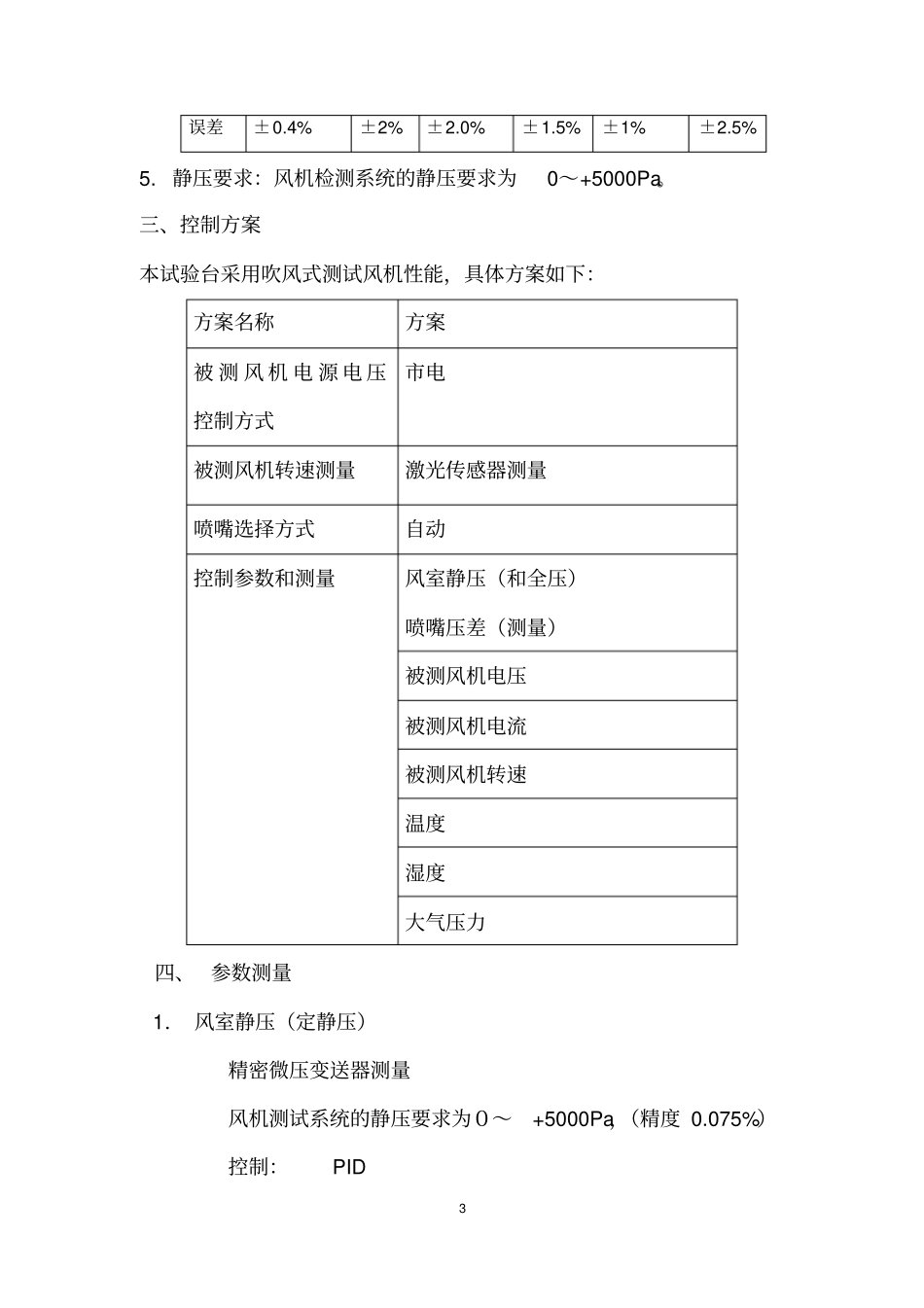

1风机试验台技术方案上海宝准电源科技有限公司2015年8月1日星期六2风机试验台技术方案一．功能本试验装置用于风机的性能试验，满足标准GB/T1236-2000、GB/T2888-2008、JB/T8689-1998、GB19761-2009标准,对风机流量、全压、静压、转速、输入功率、有用功率、全压效率、静压效率等性能参数进行测试。二、技术指标1.试验产品的类型：①直径Φ400～Φ600（mm）离心风机；②直径Φ400～Φ600（mm）轴流风机；③试验产品的风量范围:6000~50000m3/h；④试验产品压力范围：0～5000Pa；2.被测风机风量范围：本风量测试系统采用先进的测控技术、数据处理技术以及科学合理的风室结构设计，使系统具有自动化程度高、稳定性好、抗干扰能力强，测试精度高以及节能等优势和特点。风机风量范围：6,000～50,000m3/h,转速0～6000RPM3.测量过程参数精度和结果误差要求测量过程参数精度要求4.结果误差要求：结果环境密度温升空气功率流量有用功率效率参数大气压力温度湿度静压压差转速有用功率精度±0.2%±2.0%±2%±0.1%±0.1%±0.1%±0.2%3误差±0.4%±2%±2.0%±1.5%±1%±2.5%5.静压要求：风机检测系统的静压要求为0～+5000Pa。三、控制方案本试验台采用吹风式测试风机性能，具体方案如下：方案名称方案被测风机电源电压控制方式市电被测风机转速测量激光传感器测量喷嘴选择方式自动控制参数和测量风室静压（和全压）喷嘴压差（测量）被测风机电压被测风机电流被测风机转速温度湿度大气压力四、参数测量1．风室静压（定静压）精密微压变送器测量风机测试系统的静压要求为０～+5000Pa，（精度0.075%）控制：PID4数据记录：通过数据采集器采集到计算机2．喷嘴压差精密微压变送器测量风机测试系统的差压变送器量程为0～5000Pa（精度0.075%）控制：PID数据记录：通过数据采集器采集到计算机3．被测风机电压电压范围：220/380V交流风机(测量精度0.2%）电压、电流：通过功率计采集到计算机4．PID仪表图片如下：5．被测风机功率测量结果计算：交流风机为交流功率直接测量数据记录：通过功率计输入到计算机计算6．被测风机转速转速范围：0～6000rpm转速传感器：1套，光电式数据记录：通过数据采集器采集到计算机57．风室温度测量范围：相对温度-10～60℃测量精度：±2%数据记录：通过数据采集器采集到计算机8．风室湿度测量范围：相对湿度0～100％RH测量精度：相对湿度±2％RH数据记录：通过数据采集器采集到计算机。9．大气压力测量范围：800～1100mbar大气压力变送器：精度0.25％(GEdruck)数据记录：通过数据采集器采集到计算机五．系统的零部件1.系统装置i.整体尺寸约：KX-AFT-50000型整体尺寸约：2995W×2995H×8205Lmm整流网：钢板喷漆ii.辅助风机KX-AFT-50000型辅助风机：变频风机，风量≥65，000m3/hKX-AFT-50000型辅助风机功率：≤50(Kw)变频器:LG品牌62.控制柜开关、指示灯、采集卡、计算机、测量参数显示表；急停开关、变频器故障报警；3.电气柜空气开关、接触器、电流互感器等低压电器4.数据处理系统1)数据采集：10通道内数据记录仪（横河）2)计算机系统：计算机:21”液晶彩显，打印机：A4激光彩色打印机3)控制软件：窗口形式，中文英文显示,提供性能曲线拟合功能。4)所有测量数据可以储存在数据库中，方便按照产品，时间等进行查询。5)软件功能：测量项目：静压、压差、转速、功率、电压、电流、效率、温度、湿度、大气压力等；特性曲线图：纵坐标、横坐标为分别可选静压、转速、电压、电流、功率、效率，得出风机不同性能参数之间的关系曲线图。每张特性曲线图最多可选4条曲线；7附件1：风机试验台设备清单序号名称型号、规格数量供应商备选备注一电气零部件1计算机一套计算机系统1联想2多路串口接口卡CP10413打印机打印机1HP4变频器380VAC1LG驱动功率与驱动电机和辅助风机配套5辅助风机1其中电机用皖南电机或者贵公司风机6静压传感器0Pa～+5000Pa;+/-0.075%4～20mA1横河7压差传感器0Pa～5000Pa;4～20Ma;+/-0.075%4～20mA1横河8大气压力变送器276PressureTransducer+/-0.25%4～20mA1GEdruck9PID调整器UT35A2横河（日本）YOKOGAWA10温湿度变送器HMW61+/-2%4～20Ma1蓓田（上海）11转速传感器1OMR...
