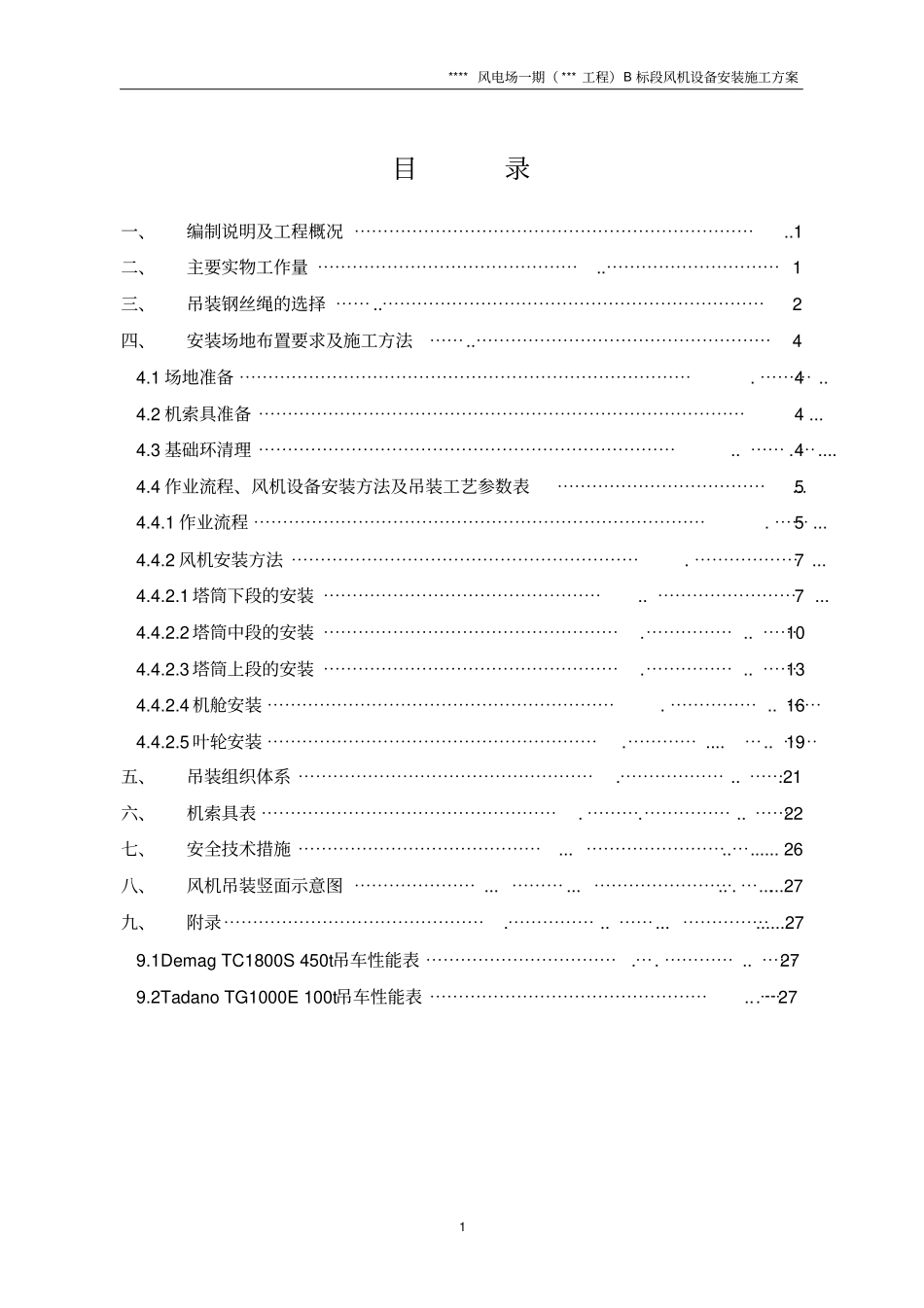

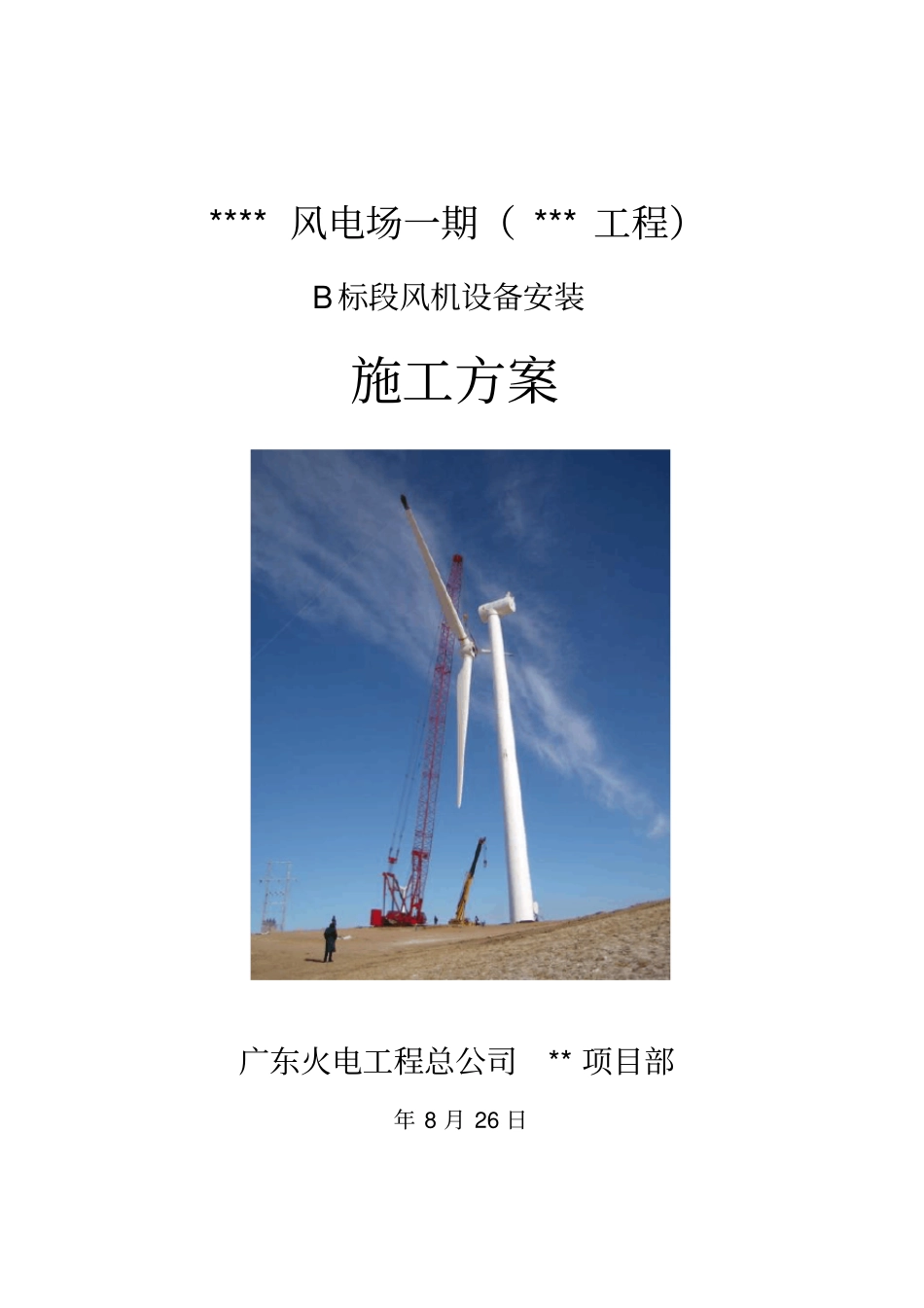

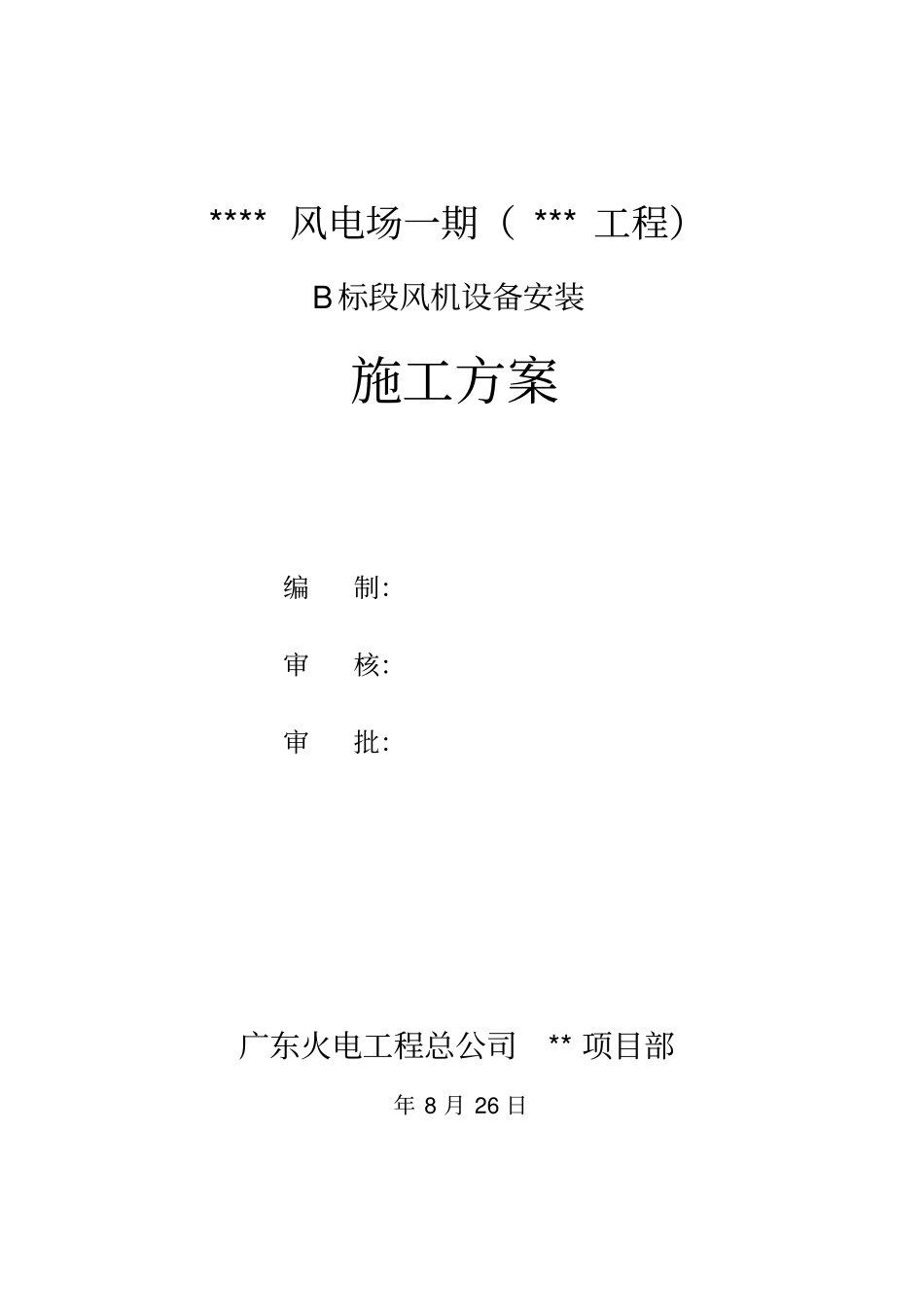

****风电场一期（***工程）B标段风机设备安装施工方案广东火电工程总公司**项目部年8月26日****风电场一期（***工程）B标段风机设备安装施工方案编制：审核：审批：广东火电工程总公司**项目部年8月26日****风电场一期（***工程）B标段风机设备安装施工方案1目录一、编制说明及工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1二、主要实物工作量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、吊装钢丝绳的选择⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、安装场地布置要求及施工方法⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44.1场地准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯..44.2机索具准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...44.3基础环清理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯.⋯....44.4作业流程、风机设备安装方法及吊装工艺参数表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...54.4.1作业流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯...54.4.2风机安装方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯...74.4.2.1塔筒下段的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯...74.4.2.2塔筒中段的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯..⋯⋯104.4.2.3塔筒上段的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯..⋯⋯134.4.2.4机舱安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯..⋯⋯164.4.2.5叶轮安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯....⋯..⋯⋯19五、吊装组织体系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯..⋯⋯.21六、机索具表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯.⋯⋯⋯⋯⋯..⋯⋯22七、安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯⋯⋯⋯⋯⋯..⋯......26八、风机吊装竖面示意图⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯...⋯⋯⋯⋯⋯⋯⋯⋯...⋯......27九、附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯..⋯⋯...⋯⋯⋯⋯⋯......279.1DemagTC1800S450t吊车性能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯.⋯⋯⋯⋯..⋯⋯279.2TadanoTG1000E100t吊车性能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.⋯27****风电场一期（***工程）B标段风机设备安装施工方案1一、编制说明及工程概况****风电场一期（***工程）B标段共有35台1500KW风力发电机组需安装。其中单件最高吊装标高设备为机舱，重量56吨，就位顶标高约72米，需选用大型吊车吊装。本方案中对风机设备吊装选用的主吊吊车为DemagTC1800S型450t汽车式起重机，溜尾吊车选用TadanoTG1000E型100t汽车式起重机。为了规范风力发电机组的吊、安装施工，保证施工安全，特编制本方案。其中涉及的工程内容为：35个1.5MW风机设备在各个机位的吊、安装部分无法在现场存放的风机设备的现场倒运（具体需倒运部分设备可参见风机设备卸车方案）DemagTC1800S汽车吊的转场移位TadanoTG1000E汽车吊的转场移位编制依据《电力建设施工及验收规范（建筑工程篇（SDJ69—87））。《风力发电场项目建设工程验收规程（DL/T5191-2004）》。《工程建设安装工程起重施工规范》HG20201-2000《起重工操作规程》SYB4112-80华锐风电科技有限公司1.5MW风机安装手册《风力发电机组齿轮箱（GB/T19073-2003）》。《风力发电机组塔架（GB/T19072-2003）》。《风力发电机组异步发电机（GB/T19071.1~2-2003）》。《起重机械安全规程》GB6067-85《电力建设安全工作规程》DL5009.1-92《电力建设安全管理规程》DL5009.1-92起重机械施工管理程序S508（A0）现场平面布置图DemagTC1800S起重机吊装性能表TadanoTG1000E起重机吊装性能表二、主要实物工作量****风电场一期（***工程）B标段风机设备安装施工方案2吊装工件参数见下表。吊装工件参数表序号设备名称设备规格长×宽×高（mm）重量（吨）最大吊装标高（米）吊车选用1塔筒上段Φ3.2×Φ2.7×24.3327（不含电缆）~68.90450t汽车吊2塔筒中段Φ3.6×Φ3.2×24.2140.5（不含电缆）~44.57450t汽车吊3塔筒下段Φ4.0×Φ3.6×18.8649.5...
