高层建筑后浇带施工应注意问题VIP专享VIP免费

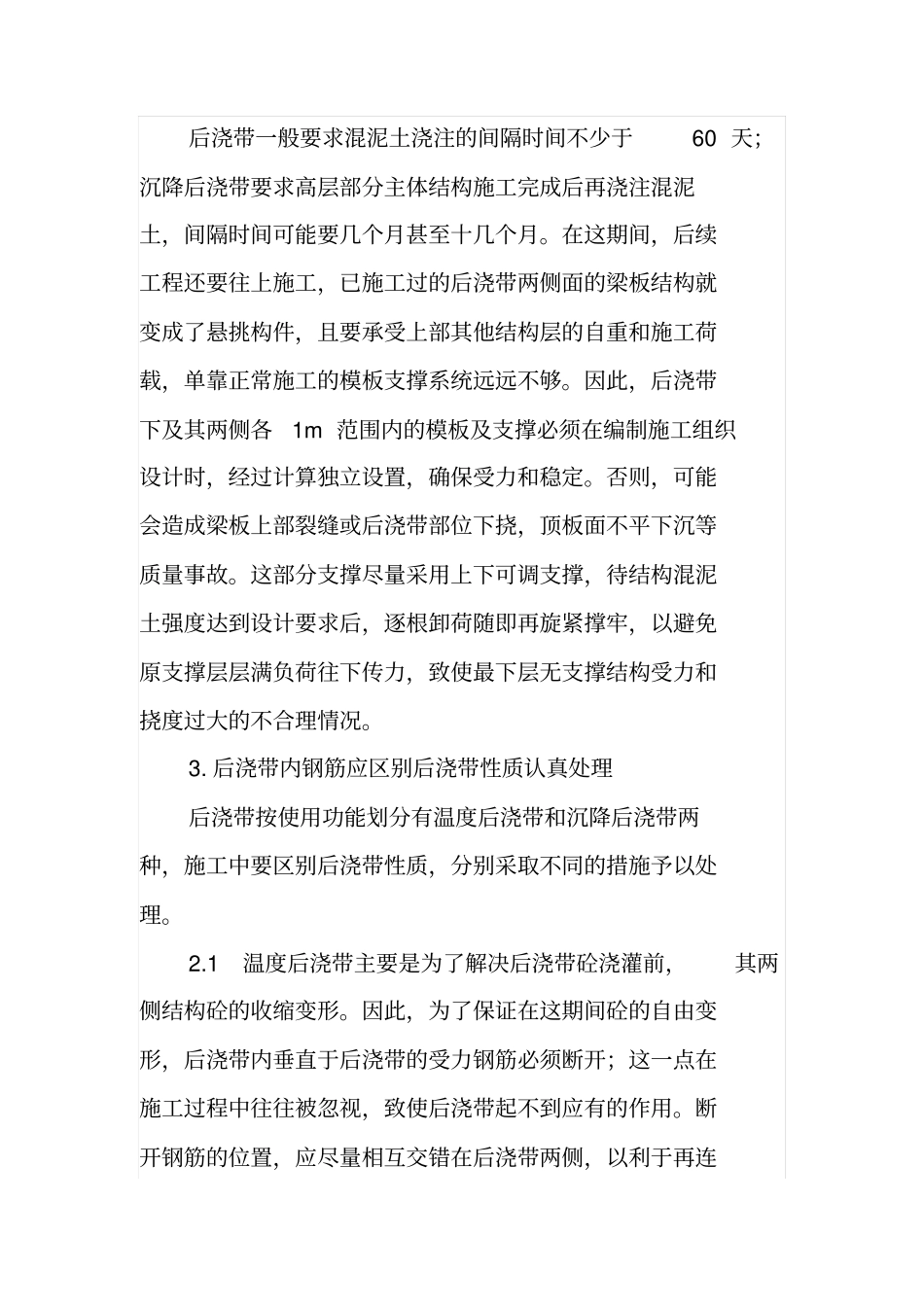

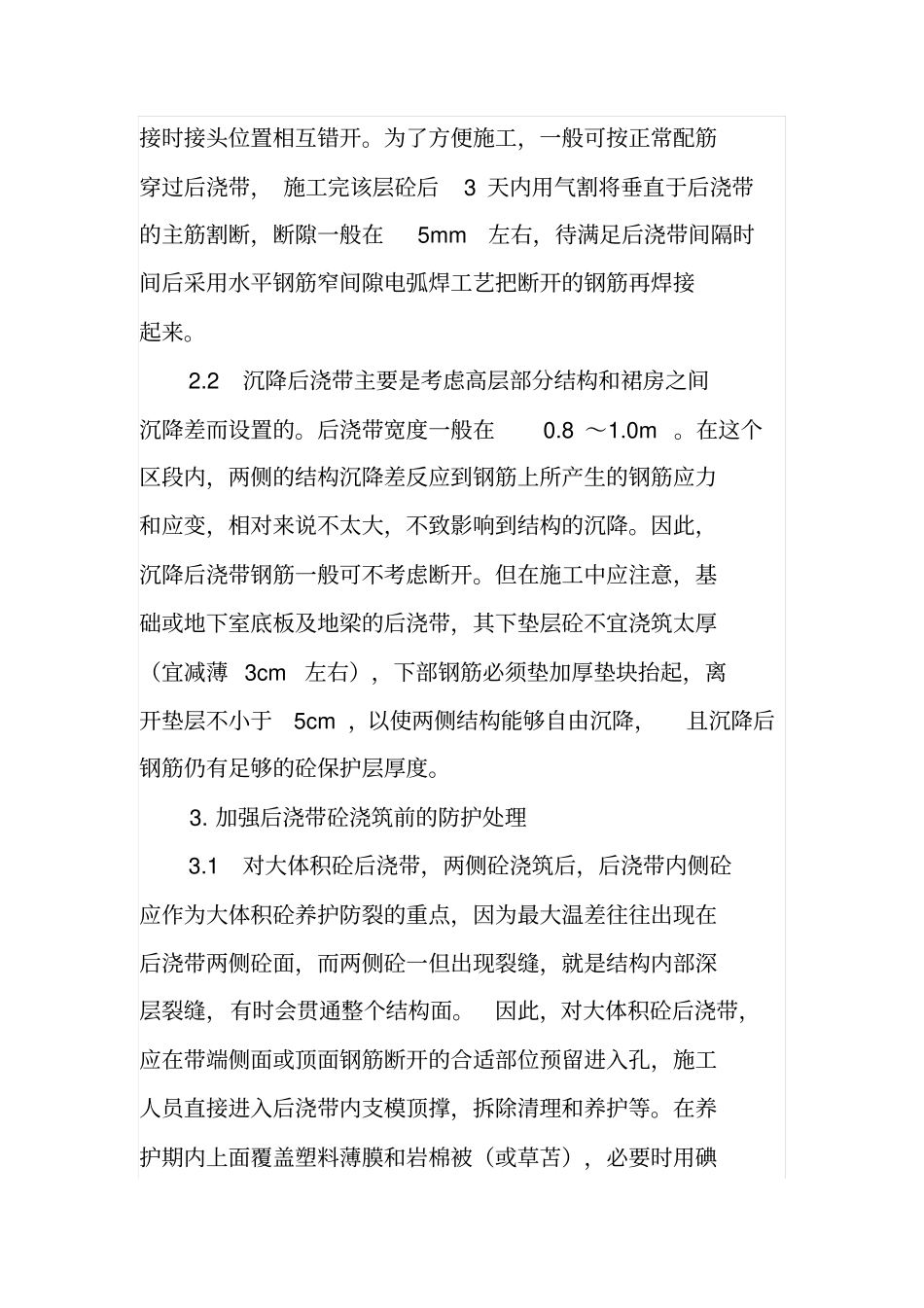

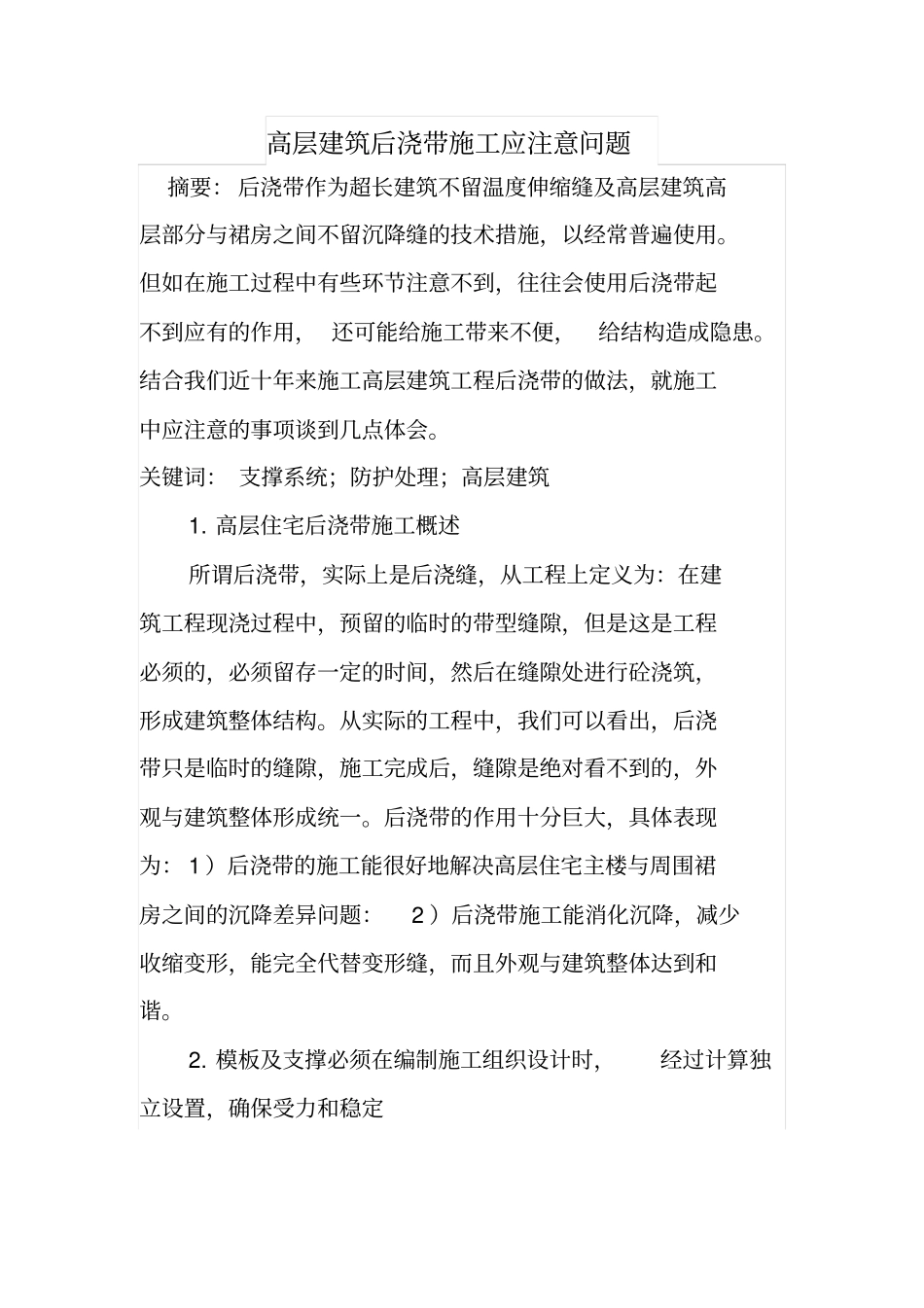

高层建筑后浇带施工应注意问题摘要：后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，以经常普遍使用。但如在施工过程中有些环节注意不到，往往会使用后浇带起不到应有的作用，还可能给施工带来不便，给结构造成隐患。结合我们近十年来施工高层建筑工程后浇带的做法，就施工中应注意的事项谈到几点体会。关键词：支撑系统；防护处理；高层建筑1.高层住宅后浇带施工概述所谓后浇带，实际上是后浇缝，从工程上定义为：在建筑工程现浇过程中，预留的临时的带型缝隙，但是这是工程必须的，必须留存一定的时间，然后在缝隙处进行砼浇筑，形成建筑整体结构。从实际的工程中，我们可以看出，后浇带只是临时的缝隙，施工完成后，缝隙是绝对看不到的，外观与建筑整体形成统一。后浇带的作用十分巨大，具体表现为：1）后浇带的施工能很好地解决高层住宅主楼与周围裙房之间的沉降差异问题：2）后浇带施工能消化沉降，减少收缩变形，能完全代替变形缝，而且外观与建筑整体达到和谐。2.模板及支撑必须在编制施工组织设计时，经过计算独立设置，确保受力和稳定后浇带一般要求混泥土浇注的间隔时间不少于60天；沉降后浇带要求高层部分主体结构施工完成后再浇注混泥土，间隔时间可能要几个月甚至十几个月。在这期间，后续工程还要往上施工，已施工过的后浇带两侧面的梁板结构就变成了悬挑构件，且要承受上部其他结构层的自重和施工荷载，单靠正常施工的模板支撑系统远远不够。因此，后浇带下及其两侧各1m范围内的模板及支撑必须在编制施工组织设计时，经过计算独立设置，确保受力和稳定。否则，可能会造成梁板上部裂缝或后浇带部位下挠，顶板面不平下沉等质量事故。这部分支撑尽量采用上下可调支撑，待结构混泥土强度达到设计要求后，逐根卸荷随即再旋紧撑牢，以避免原支撑层层满负荷往下传力，致使最下层无支撑结构受力和挠度过大的不合理情况。3.后浇带内钢筋应区别后浇带性质认真处理后浇带按使用功能划分有温度后浇带和沉降后浇带两种，施工中要区别后浇带性质，分别采取不同的措施予以处理。2.1温度后浇带主要是为了解决后浇带砼浇灌前，其两侧结构砼的收缩变形。因此，为了保证在这期间砼的自由变形，后浇带内垂直于后浇带的受力钢筋必须断开；这一点在施工过程中往往被忽视，致使后浇带起不到应有的作用。断开钢筋的位置，应尽量相互交错在后浇带两侧，以利于再连接时接头位置相互错开。为了方便施工，一般可按正常配筋穿过后浇带，施工完该层砼后3天内用气割将垂直于后浇带的主筋割断，断隙一般在5mm左右，待满足后浇带间隔时间后采用水平钢筋窄间隙电弧焊工艺把断开的钢筋再焊接起来。2.2沉降后浇带主要是考虑高层部分结构和裙房之间沉降差而设置的。后浇带宽度一般在0.8～1.0m。在这个区段内，两侧的结构沉降差反应到钢筋上所产生的钢筋应力和应变，相对来说不太大，不致影响到结构的沉降。因此，沉降后浇带钢筋一般可不考虑断开。但在施工中应注意，基础或地下室底板及地梁的后浇带，其下垫层砼不宜浇筑太厚（宜减薄3cm左右），下部钢筋必须垫加厚垫块抬起，离开垫层不小于5cm，以使两侧结构能够自由沉降，且沉降后钢筋仍有足够的砼保护层厚度。3.加强后浇带砼浇筑前的防护处理3.1对大体积砼后浇带，两侧砼浇筑后，后浇带内侧砼应作为大体积砼养护防裂的重点，因为最大温差往往出现在后浇带两侧砼面，而两侧砼一但出现裂缝，就是结构内部深层裂缝，有时会贯通整个结构面。因此，对大体积砼后浇带，应在带端侧面或顶面钢筋断开的合适部位预留进入孔，施工人员直接进入后浇带内支模顶撑，拆除清理和养护等。在养护期内上面覆盖塑料薄膜和岩棉被（或草苫），必要时用碘钨灯照射侧面砼加温，以确保大体积砼养护温差不超过25℃。3.2后浇带两侧砼浇注时，顶面砼留5～10cm宽企口。后浇带上面覆盖彩条塑料布，在企口宽度范围内用1：3水泥砂浆压缝找平，上砌120宽护堤，高120～180mm，外侧粉刷，作为钢筋保护和施工现场安全防护，也为了防止杂物进入后浇带内难于清理，防止雨水或施工养护用水进入后浇带。尤其是地下室，水渗地基土会影响地基承载力等结构性...
