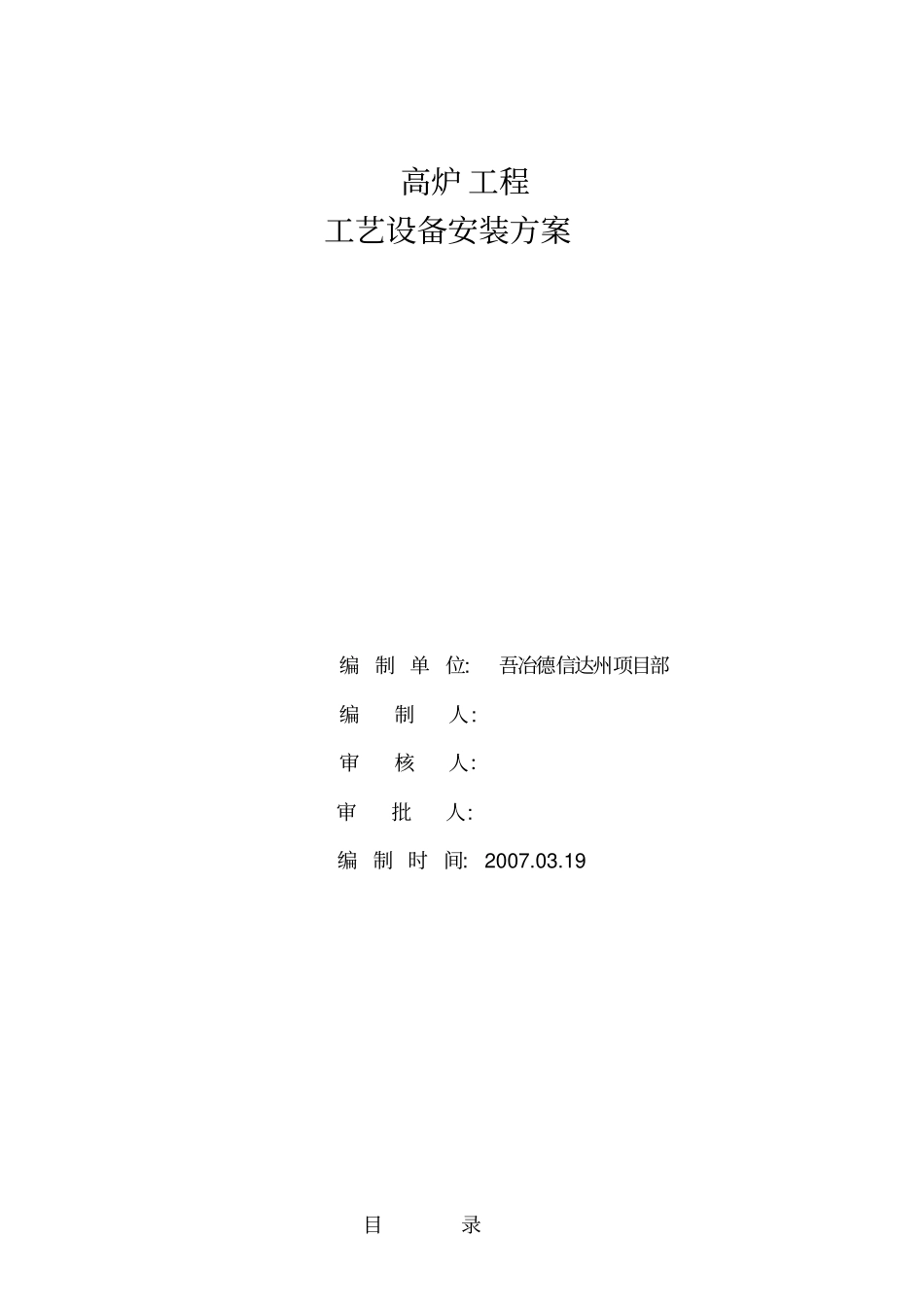

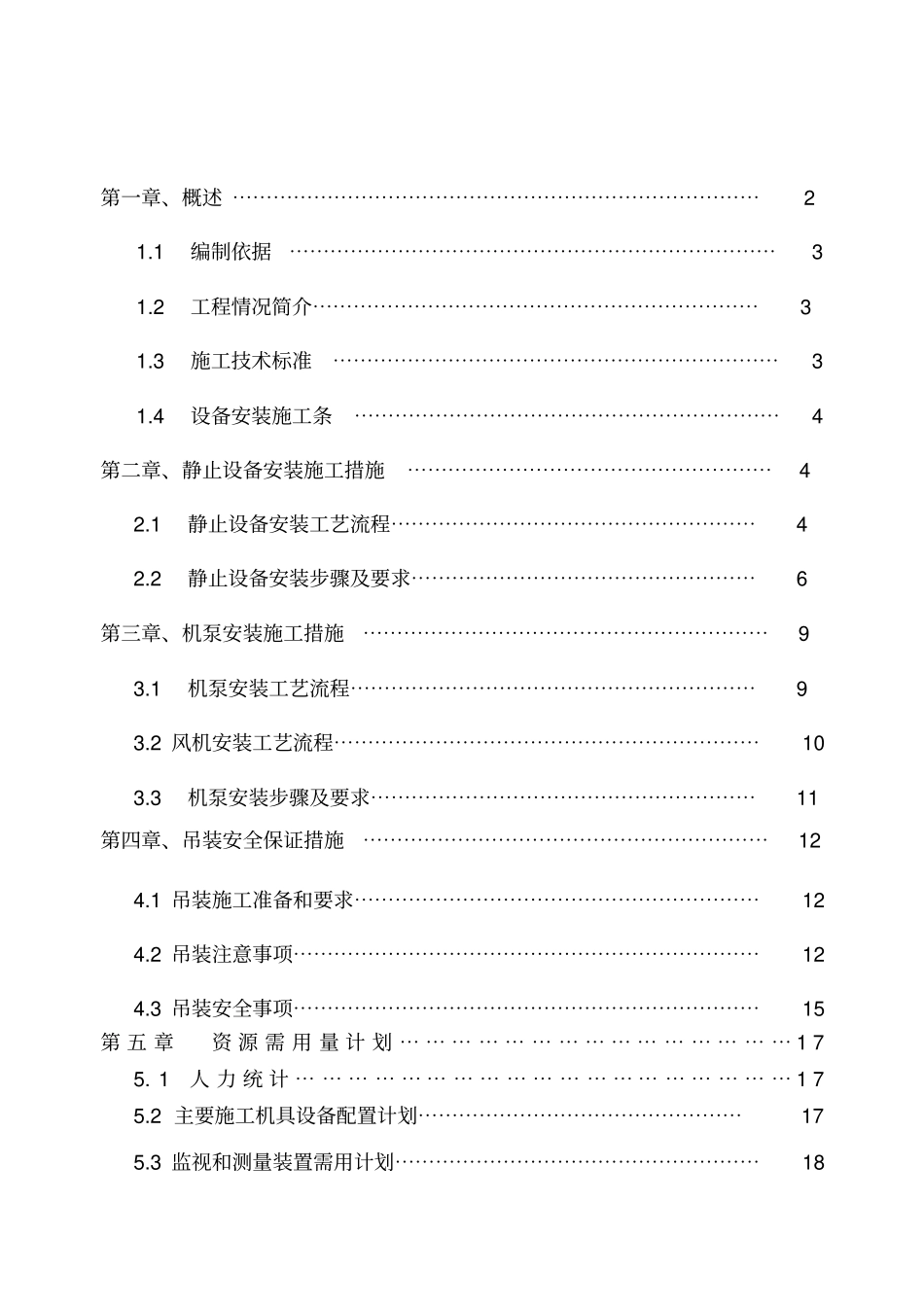

高炉工程工艺设备安装方案编制单位:吾冶德信达州项目部编制人:审核人：审批人:编制时间:2007.03.19目录第一章、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.1编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.2工程情况简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.3施工技术标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.4设备安装施工条⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章、静止设备安装施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1静止设备安装工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2静止设备安装步骤及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6第三章、机泵安装施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.1机泵安装工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.2风机安装工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.3机泵安装步骤及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第四章、吊装安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.1吊装施工准备和要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.2吊装注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.3吊装安全事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15第五章资源需用量计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯175.1人力统计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯175.2主要施工机具设备配置计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯175.3监视和测量装置需用计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第一章概述1.1编制依据1.根据招标文件和合同规定及国家现行的规范和标准2.本单位有关人员对施工现场勘察3.本单位承担类似工程经验4.施工组织设计5业主提供的施工技术资料1.2工程情况简介本高炉工程系统属新建工程，工期短，工程量大。因此工艺设备的安装与业主提供的图纸资料的完善性及到货时间具有非常紧密的关系，为了保证安装工期的绝对要求，制定合理的安装方案对确保设备安装的及时性非常重要。高炉系统工程的工艺设备主要有布袋除尘器（7件），布袋除尘器仓壁的振动器螺旋输送机，加湿卸灰机，1t电动卷扬机，700kg手摇卷扬机，装料设备及开关机构，链式探料尺，小钟漏斗，布料器，固定受料斗，小钟平衡杆，大小料钟控制器，助燃风机，鼓风机，管道系统阀门，机加工零部件组成。1.3施工技术标准.工艺设备安装参考如下规范：1.《机械设备安装工程施工及验收通用规范》GB5023-982.《炼铁机械设备工程安装施工验收规范》GB50372—2006。3.《压缩机泵.风机安装工程施工及验收规范》GB50275-984.《现场设备.工业管道焊接工程施工及验收规范》GB50236-985.《建筑设备防火规范》GBJ16-875.《制造商规定的标准和要求》GB5023-986.业主提供的施工图1.4设备安装施工条件1.设计及其它技术文件齐全。2.施工图纸已经会审，技术交底和必要的技术培训已经完成。3.材料劳动力机具准备齐全。4.现场施工用水用电可以满足要求。5.基础强度已达要求6.基础已验收.基础验收事项如下：a.土建资料验收：质量合格验证书.测量记录及其它施工技术资料b.基础外观检查：1.基础上应有明显的标高基准线，纵横向中心线，沉降观测水准点。2.基础外观不得有裂痕蜂窝空洞和露筋等现象3.基础中心标高，水平度误差在允许范围内4.预埋件，地脚螺栓预留孔或预留孔螺栓符合设计要求第二章静止设备施工措施2.1静止设备安装工艺流程序号基础安装设备1基础交工验收设备材料点交2基础放线检查或施放找正基准线3基础表面处理清理设备底座板4安放垫板清理地脚螺栓5清理预埋地脚螺栓孔6清理预埋件设备吊装就位7初步找正8灌地脚螺栓孔砼9找正10点焊垫铁11灌浆12安装设备扶梯、平台13配管14配电仪15设备内部清理16装内件17系统试压18装填料及触媒19封闭人孔盖20最终检查、交工2.2静止设备安装步骤及要求2．2．1设备验收和清点1）清点验收随箱的出厂合格证明书及安装说明书等技术文件。2）按装箱清单清点检查设备及设备附件和内件名称，型号和规格及数量，表面不得有损坏、变形及锈蚀。3）备品备件由甲方收回仓库...
