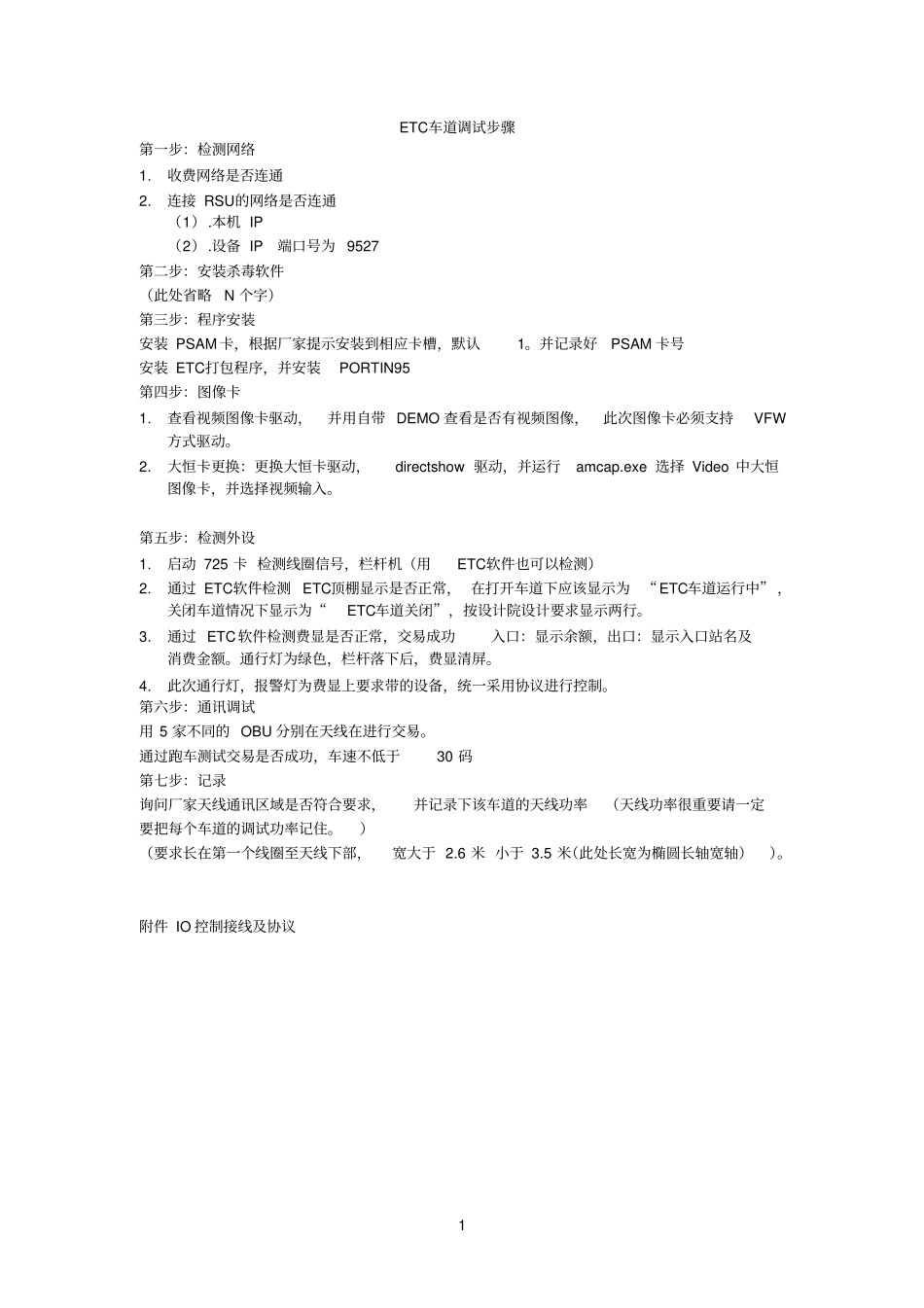

1ETC车道调试步骤第一步：检测网络1.收费网络是否连通2.连接RSU的网络是否连通（1）.本机IP（2）.设备IP端口号为9527第二步：安装杀毒软件（此处省略N个字）第三步：程序安装安装PSAM卡，根据厂家提示安装到相应卡槽，默认1。并记录好PSAM卡号安装ETC打包程序，并安装PORTIN95第四步：图像卡1.查看视频图像卡驱动，并用自带DEMO查看是否有视频图像，此次图像卡必须支持VFW方式驱动。2.大恒卡更换：更换大恒卡驱动，directshow驱动，并运行amcap.exe选择Video中大恒图像卡，并选择视频输入。第五步：检测外设1.启动725卡检测线圈信号，栏杆机（用ETC软件也可以检测）2.通过ETC软件检测ETC顶棚显示是否正常，在打开车道下应该显示为“ETC车道运行中”，关闭车道情况下显示为“ETC车道关闭”，按设计院设计要求显示两行。3.通过ETC软件检测费显是否正常，交易成功入口：显示余额，出口：显示入口站名及消费金额。通行灯为绿色，栏杆落下后，费显清屏。4.此次通行灯，报警灯为费显上要求带的设备，统一采用协议进行控制。第六步：通讯调试用5家不同的OBU分别在天线在进行交易。通过跑车测试交易是否成功，车速不低于30码第七步：记录询问厂家天线通讯区域是否符合要求，并记录下该车道的天线功率（天线功率很重要请一定要把每个车道的调试功率记住。）（要求长在第一个线圈至天线下部，宽大于2.6米小于3.5米（此处长宽为椭圆长轴宽轴））。附件IO控制接线及协议2I/O采集卡主要端口信息定义76543210自动栏杆机76543210线检1线检2线检3线检4说明1、RSU控制器：接车道控制机串口1(COM1)，目前全部采用网口方式进行交互。2、费额显示器（含语音提示）：接车道控制机串口4(COM4)，采用RS-232标准进行通信。3、字符叠加卡：接车道控制机串口34、计重设备接车道控制机串口2。（预留）5、I/O卡基地址采用缺省值：2A8H6、出口入口都是四线圈。7、ETC顶棚灯接串口5.信号输出(2A8H)自动栏杆机：高电平(1)开启，低电平(0)开启。信号输入(2A9H)线检1：有车过信号为高电平（1），无车过为低电平（0）。线检2：有车过信号为高电平（1），无车过为低电平（0）。线检3：有车过信号为高电平（1），无车过为低电平（0）。线检4：有车过信号为高电平（1），无车过为低电平（0）。3费额显示协议规范1）.通讯方式：标准RS-232C串口2）.缺省设置为：115200bps，8bitUART,1位起始位，8位数据位，1位停止位；3）.字符模式命令格式：显示命令：“命令+显示方式+行号+数据＋停止位(0x0d)”。各字节含义：字节数数值含义命令10x0A显示命令显示方式10/10表示静态显示1表示滚屏显示行号10/1/2/3/40表示全屏显示1/2/3/4分别表示第1、2、3、4行数据14/56字符串或汉字每行显示14字节字符串（7个汉字）全屏显示56字节字符串（28个汉字）停止位10x0D(回车)命令结束标志说明：当数据为20H时，当前行清屏，当行号为0且数据为20H时，LED费显全部清屏；数据为30H时，初始化费显。报警灯通行灯控制黄闪报警开0A380D黄闪报警关0A390D交通灯红0A360D交通灯绿0A370D4ETC顶棚灯协议规范显示命令：“命令+亮度+颜色+行号+数据＋停止位(0x0d)”。各字节含义：字节数数值含义命令10x0A显示命令亮度10-7亮度8级可调颜色10/1/20表示红色1表示绿色2表示黄色行号10/1/20表示全屏显示1/2分别表示第1、2行数据16/32字符串或汉字每行显示16字节字符串（8个汉字）全屏显示32字节字符串（16个汉字）停止位10x0D(回车)命令结束标志说明：当数据为20H时，当前行清屏，当行号为0且数据为20H时，LED费显全部清屏。
