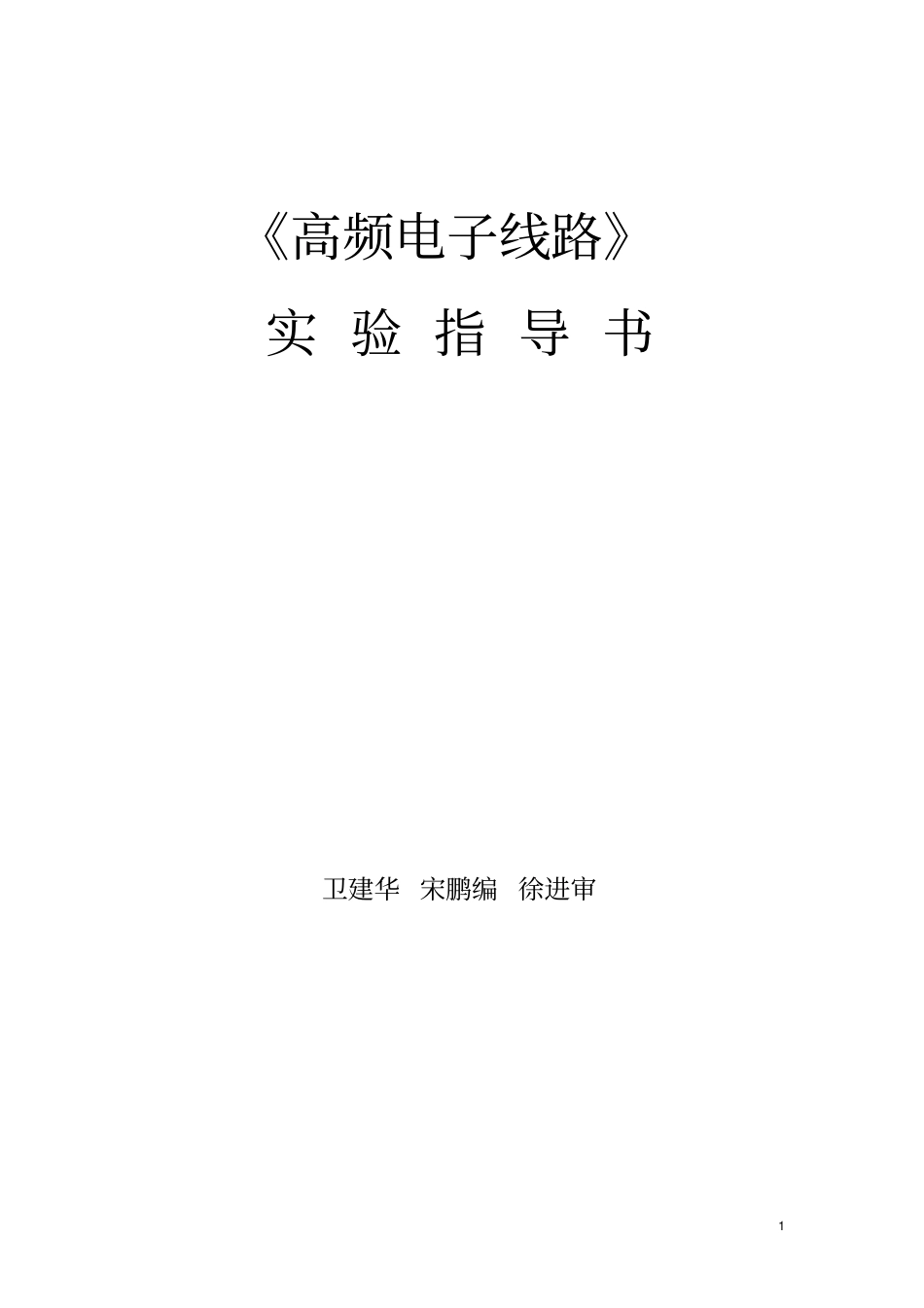

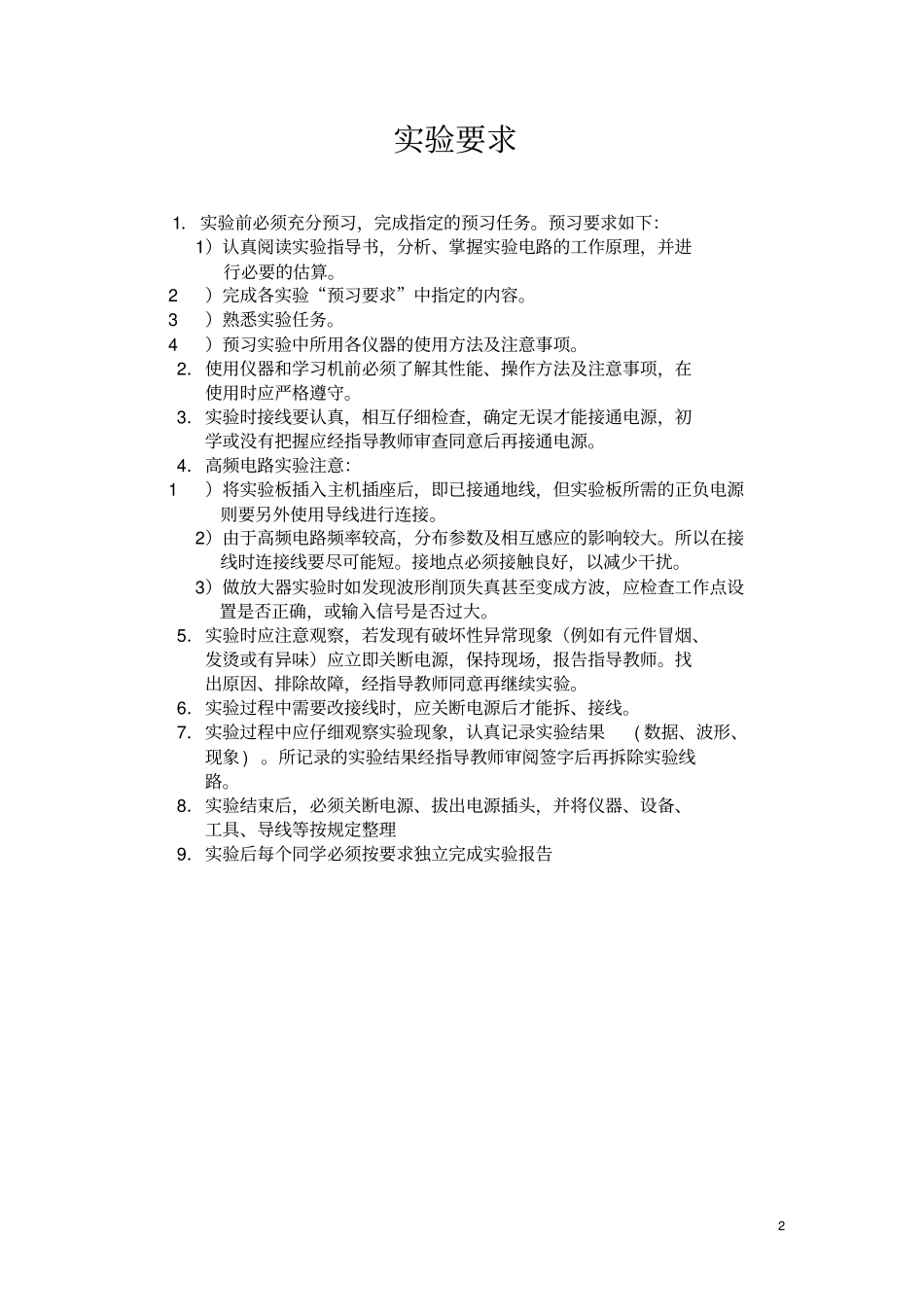

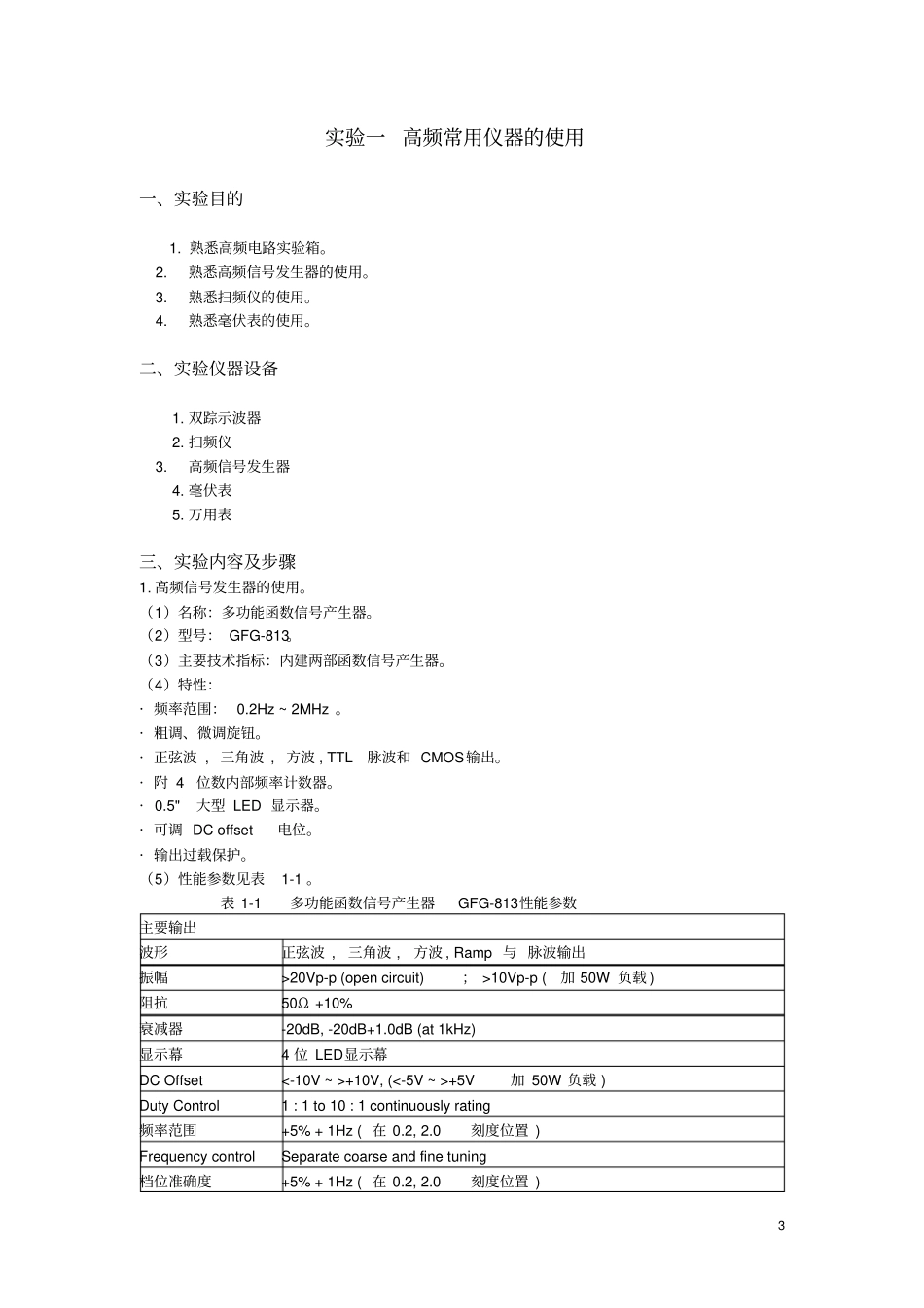

1《高频电子线路》实验指导书卫建华宋鹏编徐进审2实验要求1．实验前必须充分预习，完成指定的预习任务。预习要求如下：1）认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。2）完成各实验“预习要求”中指定的内容。3）熟悉实验任务。4）预习实验中所用各仪器的使用方法及注意事项。2．使用仪器和学习机前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。3．实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。4．高频电路实验注意：1）将实验板插入主机插座后，即已接通地线，但实验板所需的正负电源则要另外使用导线进行连接。2）由于高频电路频率较高，分布参数及相互感应的影响较大。所以在接线时连接线要尽可能短。接地点必须接触良好，以减少干扰。3）做放大器实验时如发现波形削顶失真甚至变成方波，应检查工作点设置是否正确，或输入信号是否过大。5．实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导教师。找出原因、排除故障，经指导教师同意再继续实验。6．实验过程中需要改接线时，应关断电源后才能拆、接线。7．实验过程中应仔细观察实验现象，认真记录实验结果(数据、波形、现象)。所记录的实验结果经指导教师审阅签字后再拆除实验线路。8．实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、导线等按规定整理9．实验后每个同学必须按要求独立完成实验报告3实验一高频常用仪器的使用一、实验目的1.熟悉高频电路实验箱。2.熟悉高频信号发生器的使用。3.熟悉扫频仪的使用。4.熟悉毫伏表的使用。二、实验仪器设备1.双踪示波器2.扫频仪3.高频信号发生器4.毫伏表5.万用表三、实验内容及步骤1.高频信号发生器的使用。（1）名称：多功能函数信号产生器。（2）型号：GFG-813。（3）主要技术指标：内建两部函数信号产生器。（4）特性：·频率范围：0.2Hz~2MHz。·粗调、微调旋钮。·正弦波,三角波,方波,TTL脉波和CMOS输出。·附4位数内部频率计数器。·0.5"大型LED显示器。·可调DCoffset电位。·输出过载保护。（5）性能参数见表1-1。表1-1多功能函数信号产生器GFG-813性能参数主要输出波形正弦波,三角波,方波,Ramp与脉波输出振幅>20Vp-p(opencircuit)；>10Vp-p(加50W负载)阻抗50Ω+10%衰减器-20dB,-20dB+1.0dB(at1kHz)显示幕4位LED显示幕DCOffset<-10V~>+10V,(<-5V~>+5V加50W负载)DutyControl1:1to10:1continuouslyrating频率范围+5%+1Hz(在0.2,2.0刻度位置)FrequencycontrolSeparatecoarseandfinetuning档位准确度+5%+1Hz(在0.2,2.0刻度位置)4正弦波失真<1%0.2Hz~200kHz频率响应<0.1dB0.2Hz~100kHz；<0.5dB100kHz~2MHz三角波线性98%0.2Hz~100kHz；95%100kHz~2MHz方波对称性<2%0.2Hz~100kHz上升/下降时间<120nSCMOS输出Level4Vp-p±1Vp-p~14.5Vp-p±0.5Vp-p可调上升/下降时间<120nSTTL输出Level>3Vpp上升/下降时间<30nS频率计数器模式内部范围0.2Hz~2MHz准确度±TimeBaseaccuracy±1Count时基振荡频率3.58MHz,温度稳定度±20ppm(23°C±5°C)解析度0.1Hz,1Hz,10Hz,100Hz,1kHzVCF输入电压约0V~10V±1Vinputfor1000:1frequencyratio输入阻抗10kW(±10%)使用电源交流100V/120V/220V/230V±10%,50/60Hz附件测试线GTL-101×1,操作手册×1,电源线×1尺寸及重量230(宽)×95(高)×280(长)mm,约2.1公斤2.熟悉扫频仪的使用。（1）名称：高频扫频仪。（2）型号：BT-5A。（3）主要技术指标及性能参数见表1-2。表1-2高频扫频仪BT-5A主要技术指标及性能表指标名称参数频率范围0.1～50MHz不平坦度<+/-0.5dB扫频输出≥0.5Vrms(75Ω)频率特性1、1.0/10MHz及外标功耗≤40W体积240(W)×310(H)×400(D)mm重量12kg3.熟悉毫伏表的使用。（1）名称：高频毫伏表。5（2）型号：DA22A。（3）主要技术指标及性能参数见表1-3。表1-3高频扫频仪BT-5A主要技术指标及性能表参数名称指标频率范围20kHz-1000MHz测量电压范围100μV-300V刻度特性线性刻度其他工作性能稳定，不用逐档调零及自校，可扩展量程，带DB值读出。重量1.5Kg四、实验报...
