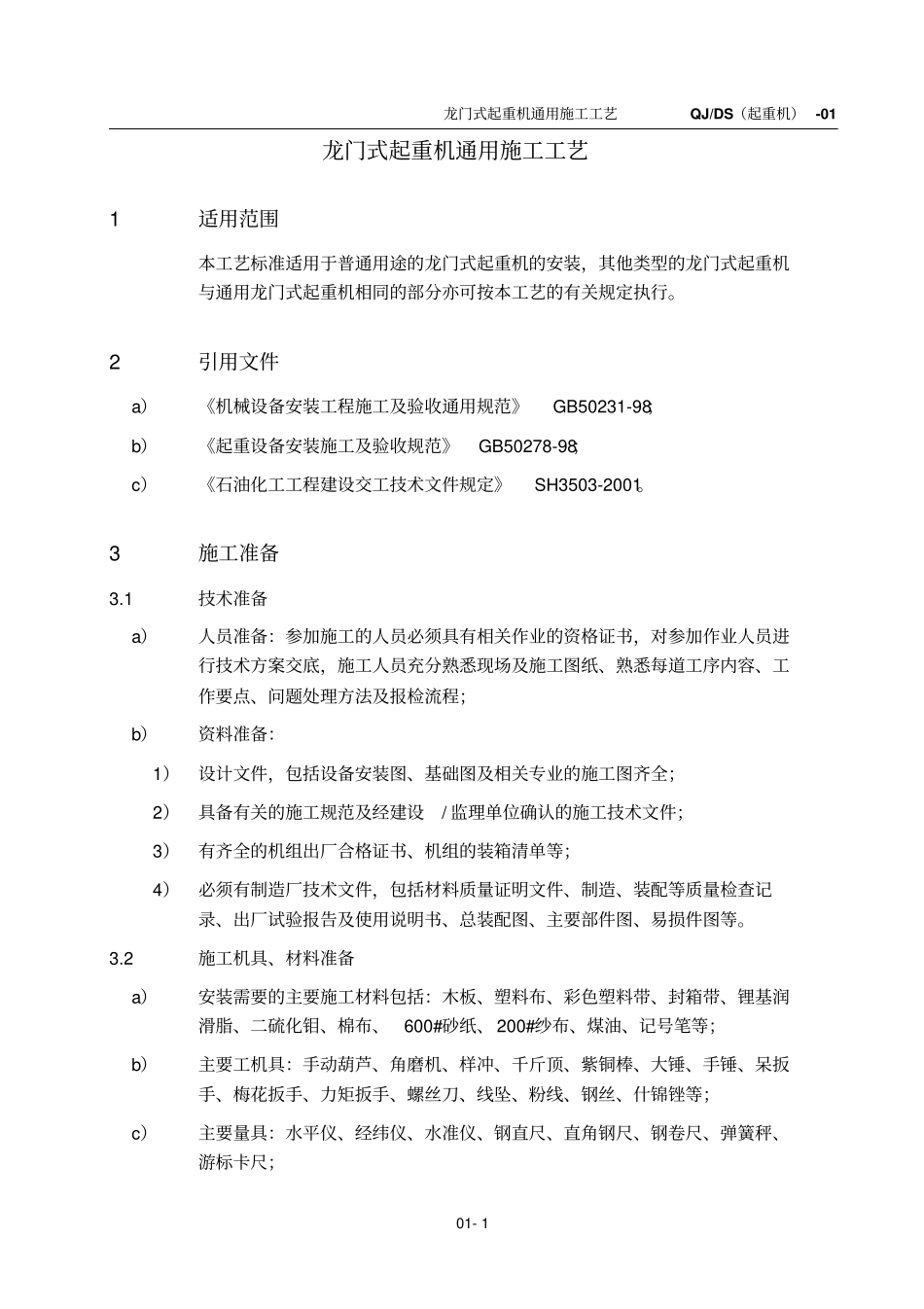

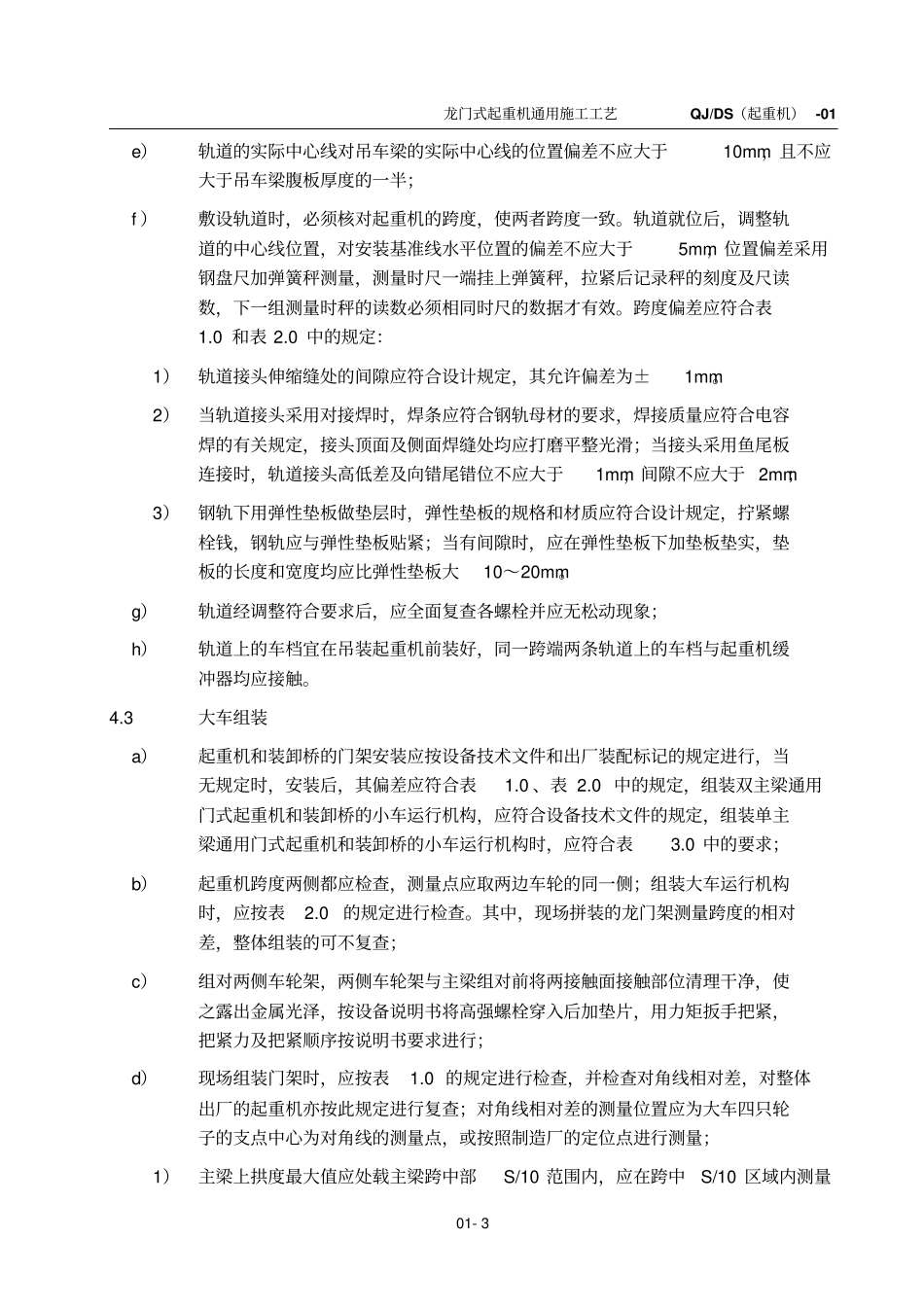

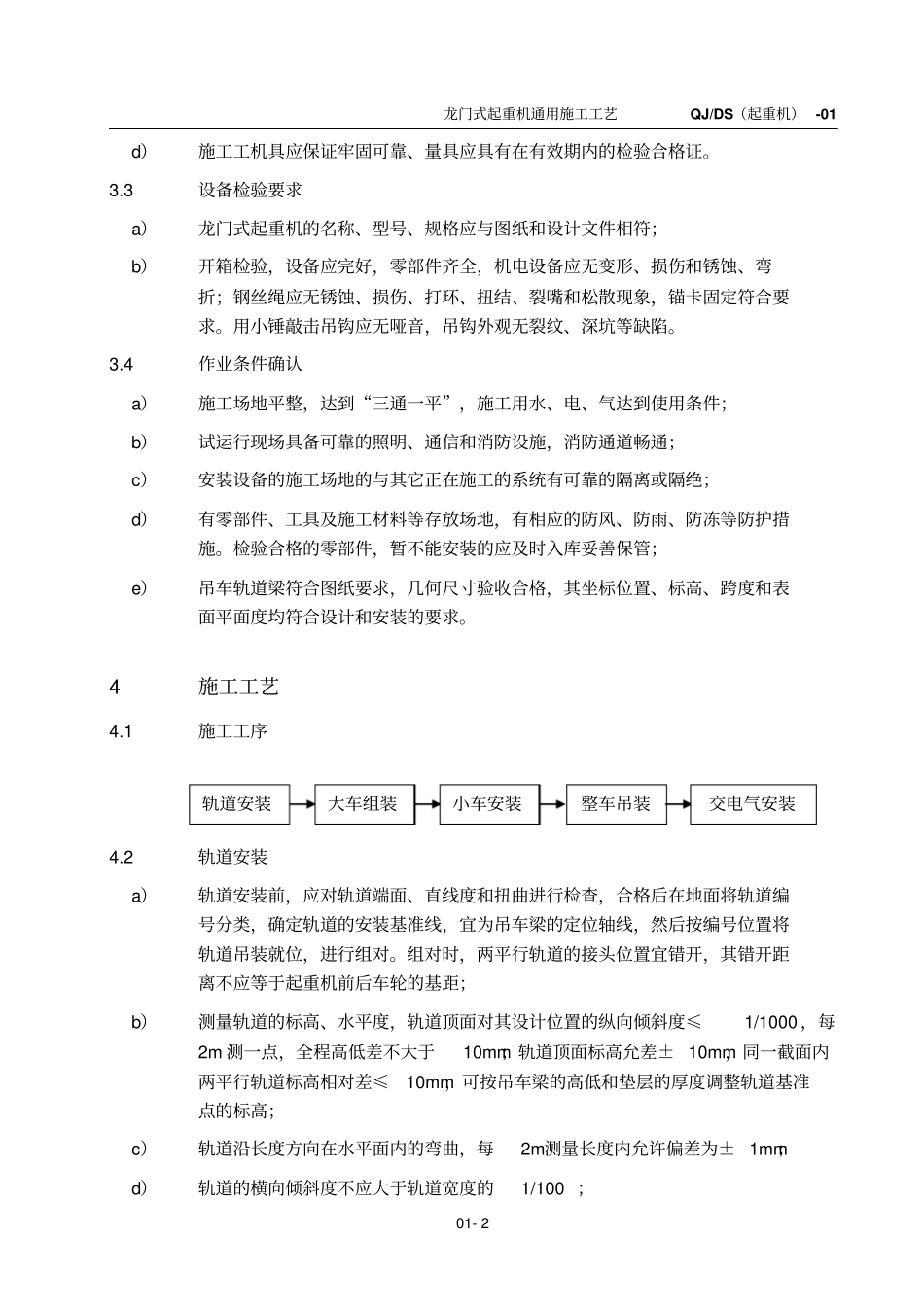

龙门式起重机通用施工工艺QJ/DS（起重机）-0101-1龙门式起重机通用施工工艺1适用范围本工艺标准适用于普通用途的龙门式起重机的安装，其他类型的龙门式起重机与通用龙门式起重机相同的部分亦可按本工艺的有关规定执行。2引用文件a）《机械设备安装工程施工及验收通用规范》GB50231-98；b）《起重设备安装施工及验收规范》GB50278-98；c）《石油化工工程建设交工技术文件规定》SH3503-2001。3施工准备3.1技术准备a）人员准备：参加施工的人员必须具有相关作业的资格证书，对参加作业人员进行技术方案交底，施工人员充分熟悉现场及施工图纸、熟悉每道工序内容、工作要点、问题处理方法及报检流程；b）资料准备：1）设计文件，包括设备安装图、基础图及相关专业的施工图齐全；2）具备有关的施工规范及经建设/监理单位确认的施工技术文件；3）有齐全的机组出厂合格证书、机组的装箱清单等；4）必须有制造厂技术文件，包括材料质量证明文件、制造、装配等质量检查记录、出厂试验报告及使用说明书、总装配图、主要部件图、易损件图等。3.2施工机具、材料准备a）安装需要的主要施工材料包括：木板、塑料布、彩色塑料带、封箱带、锂基润滑脂、二硫化钼、棉布、600#砂纸、200#纱布、煤油、记号笔等；b）主要工机具：手动葫芦、角磨机、样冲、千斤顶、紫铜棒、大锤、手锤、呆扳手、梅花扳手、力矩扳手、螺丝刀、线坠、粉线、钢丝、什锦锉等；c）主要量具：水平仪、经纬仪、水准仪、钢直尺、直角钢尺、钢卷尺、弹簧秤、游标卡尺；龙门式起重机通用施工工艺QJ/DS（起重机）-0101-2d）施工工机具应保证牢固可靠、量具应具有在有效期内的检验合格证。3.3设备检验要求a）龙门式起重机的名称、型号、规格应与图纸和设计文件相符；b）开箱检验，设备应完好，零部件齐全，机电设备应无变形、损伤和锈蚀、弯折；钢丝绳应无锈蚀、损伤、打环、扭结、裂嘴和松散现象，锚卡固定符合要求。用小锤敲击吊钩应无哑音，吊钩外观无裂纹、深坑等缺陷。3.4作业条件确认a）施工场地平整，达到“三通一平”，施工用水、电、气达到使用条件；b）试运行现场具备可靠的照明、通信和消防设施，消防通道畅通；c）安装设备的施工场地的与其它正在施工的系统有可靠的隔离或隔绝；d）有零部件、工具及施工材料等存放场地，有相应的防风、防雨、防冻等防护措施。检验合格的零部件，暂不能安装的应及时入库妥善保管；e）吊车轨道梁符合图纸要求，几何尺寸验收合格，其坐标位置、标高、跨度和表面平面度均符合设计和安装的要求。4施工工艺4.1施工工序4.2轨道安装a）轨道安装前，应对轨道端面、直线度和扭曲进行检查，合格后在地面将轨道编号分类，确定轨道的安装基准线，宜为吊车梁的定位轴线，然后按编号位置将轨道吊装就位，进行组对。组对时，两平行轨道的接头位置宜错开，其错开距离不应等于起重机前后车轮的基距；b）测量轨道的标高、水平度，轨道顶面对其设计位置的纵向倾斜度≤1/1000，每2m测一点，全程高低差不大于10mm；轨道顶面标高允差±10mm，同一截面内两平行轨道标高相对差≤10mm，可按吊车梁的高低和垫层的厚度调整轨道基准点的标高；c）轨道沿长度方向在水平面内的弯曲，每2m测量长度内允许偏差为±1mm；d）轨道的横向倾斜度不应大于轨道宽度的1/100；轨道安装大车组装小车安装整车吊装交电气安装龙门式起重机通用施工工艺QJ/DS（起重机）-0101-3e）轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10mm，且不应大于吊车梁腹板厚度的一半；f）敷设轨道时，必须核对起重机的跨度，使两者跨度一致。轨道就位后，调整轨道的中心线位置，对安装基准线水平位置的偏差不应大于5mm，位置偏差采用钢盘尺加弹簧秤测量，测量时尺一端挂上弹簧秤，拉紧后记录秤的刻度及尺读数，下一组测量时秤的读数必须相同时尺的数据才有效。跨度偏差应符合表1.0和表2.0中的规定：1）轨道接头伸缩缝处的间隙应符合设计规定，其允许偏差为±1mm。2）当轨道接头采用对接焊时，焊条应符合钢轨母材的要求，焊接质量应符合电容焊的有关规定，接头顶面及侧面焊缝处均应打磨平整光滑；当接头采用鱼尾板连接时，轨道接头高低差及向错尾错...
