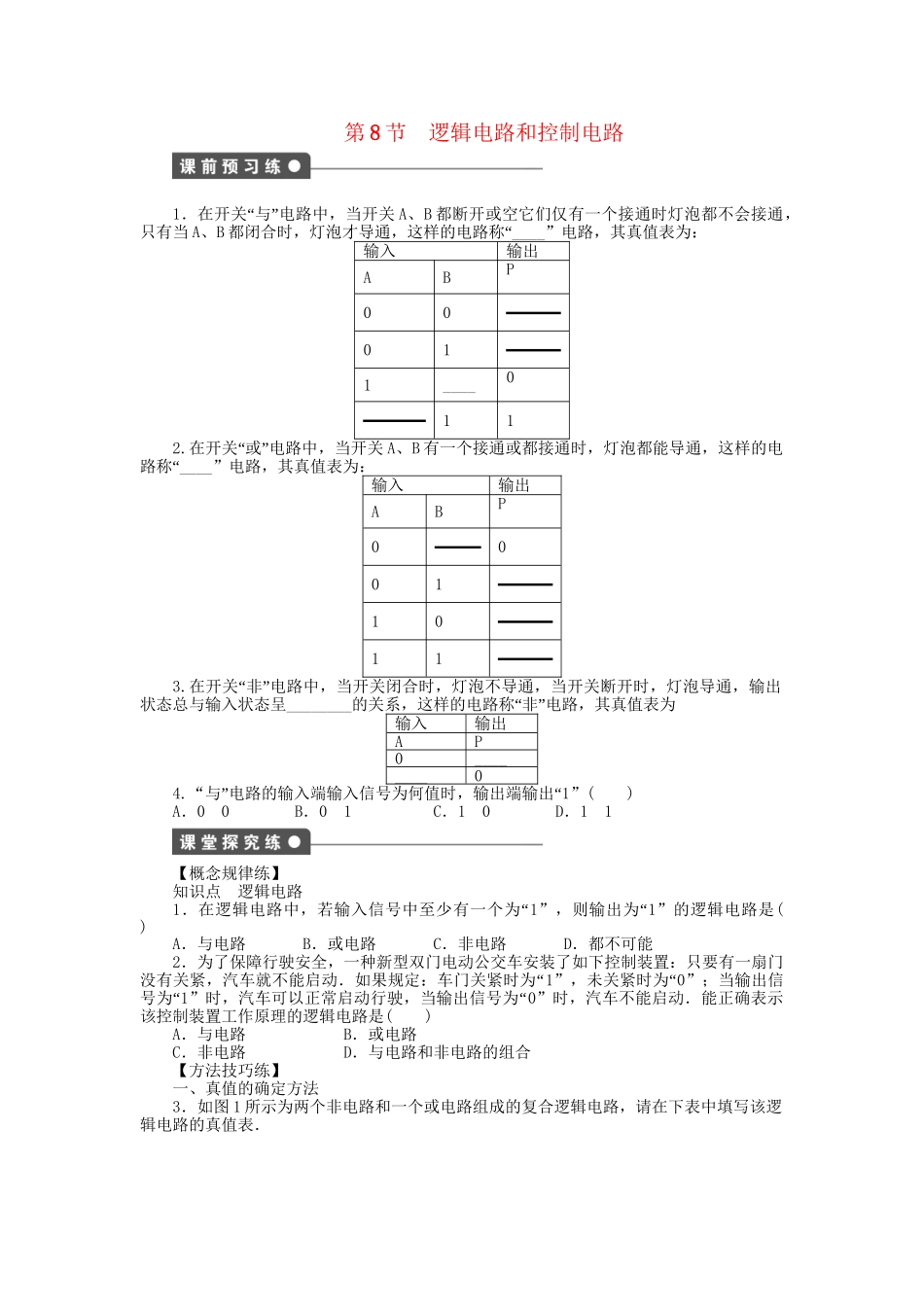

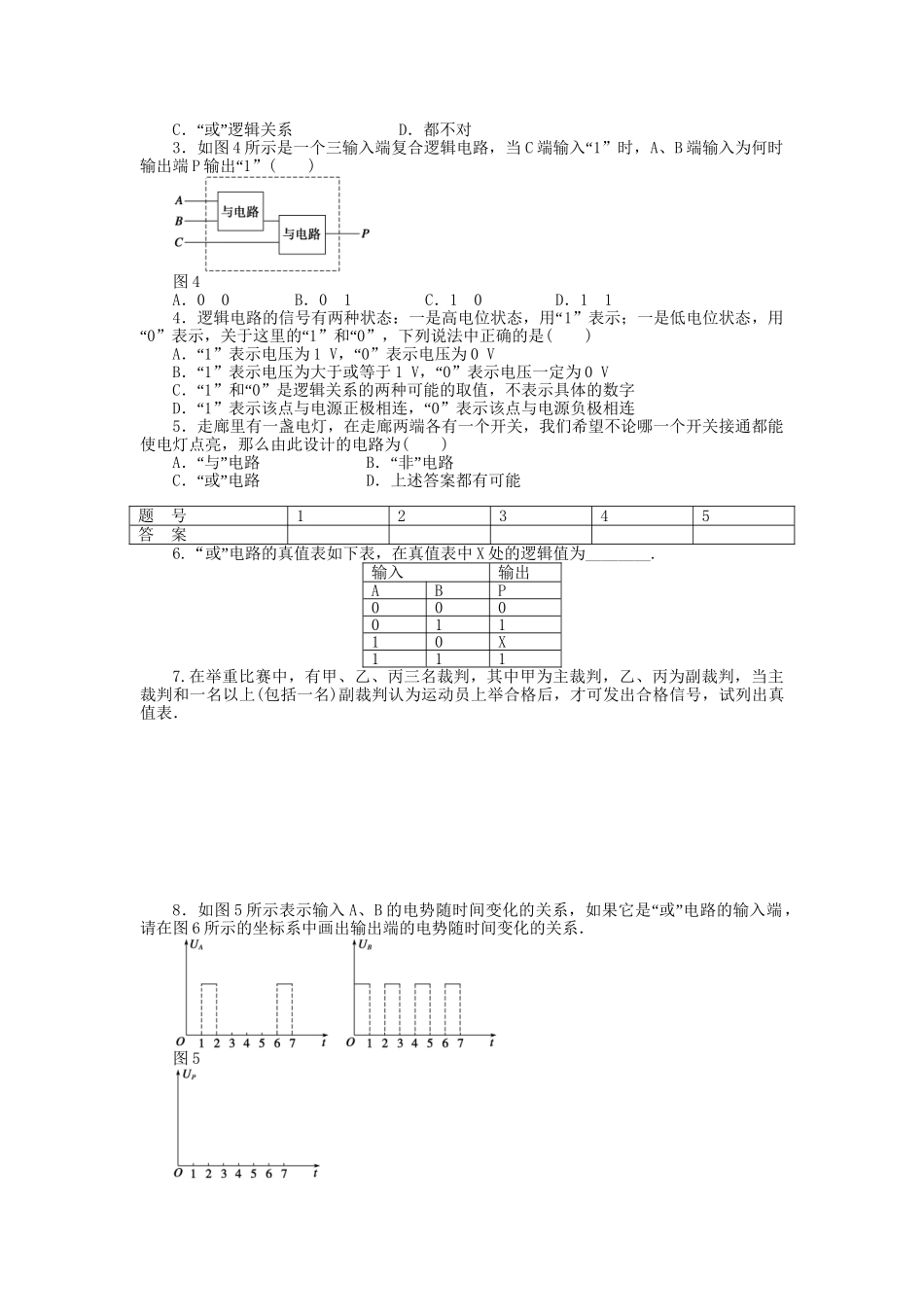

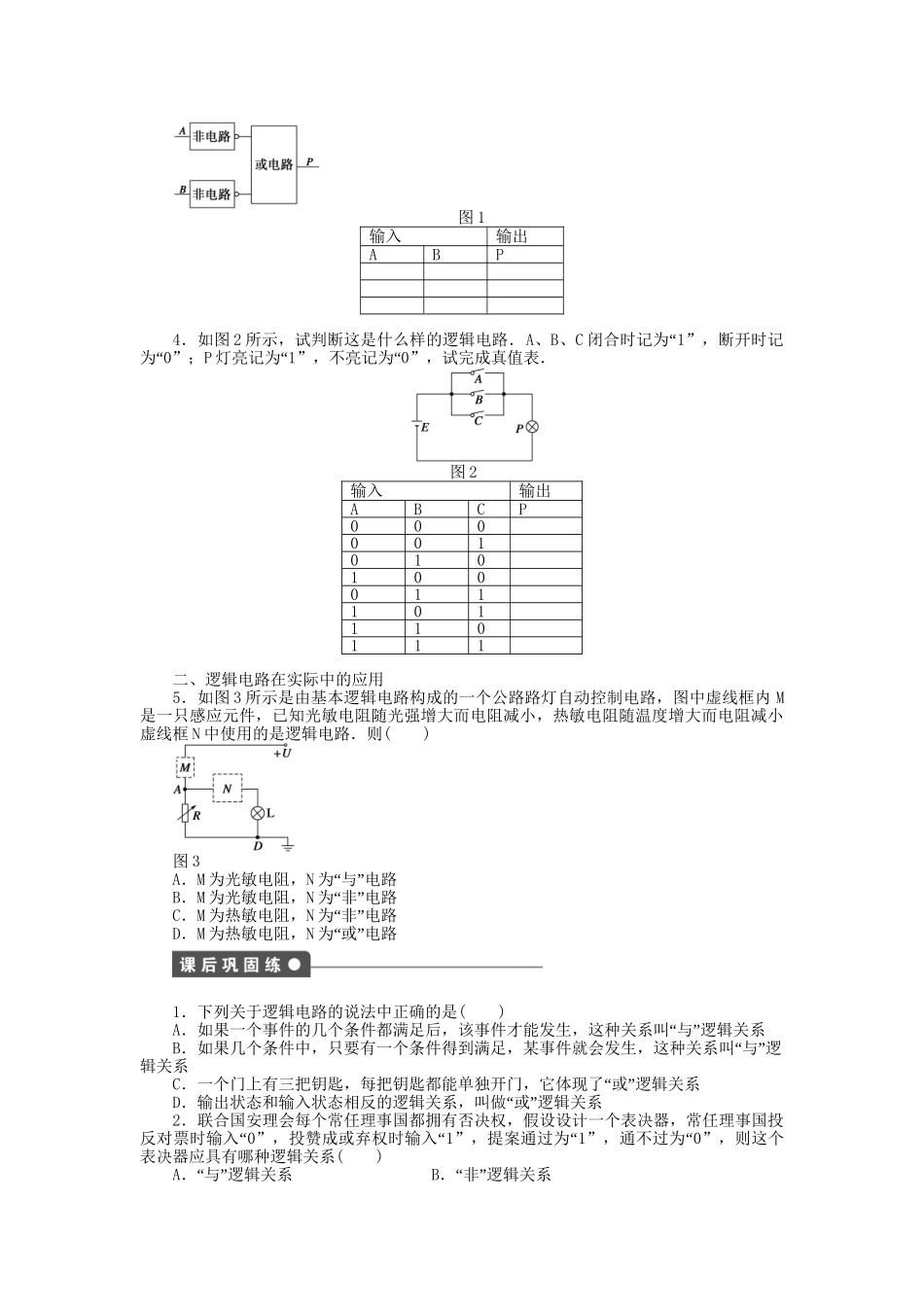

第8节逻辑电路和控制电路1“”．在开关与电路中，当开关A、B都断开或空它们仅有一个接通时灯泡都不会接通，只有当A、B“都闭合时，灯泡才导通，这样的电路称____”电路，其真值表为：输入输出ABP00011____0112.“”在开关或电路中，当开关A、B有一个接通或都接通时，灯泡都能导通，这样的电“路称____”电路，其真值表为：输入输出ABP000110113.“”在开关非电路中，当开关闭合时，灯泡不导通，当开关断开时，灯泡导通，输出状态总与输入状态呈________“”的关系，这样的电路称非电路，其真值表为输入输出AP0________04.“”“与电路的输入端输入信号为何值时，输出端输出1”()A．00B．01C．10D．11【概念规律练】知识点逻辑电路1“．在逻辑电路中，若输入信号中至少有一个为1”“，则输出为1”的逻辑电路是()A．与电路B．或电路C．非电路D．都不可能2．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门“没有关紧，汽车就不能启动．如果规定：车门关紧时为1”“，未关紧时为0”；当输出信“号为1”“时，汽车可以正常启动行驶，当输出信号为0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑电路是()A．与电路B．或电路C．非电路D．与电路和非电路的组合【方法技巧练】一、真值的确定方法3．如图1所示为两个非电路和一个或电路组成的复合逻辑电路，请在下表中填写该逻辑电路的真值表．图1输入输出ABP4．如图2所示，试判断这是什么样的逻辑电路．A、B、C“闭合时记为1”，断开时记“为0”；P“灯亮记为1”“，不亮记为0”，试完成真值表．图2输入输出ABCP000001010100011101110111二、逻辑电路在实际中的应用5．如图3所示是由基本逻辑电路构成的一个公路路灯自动控制电路，图中虚线框内M是一只感应元件，已知光敏电阻随光强增大而电阻减小，热敏电阻随温度增大而电阻减小虚线框N中使用的是逻辑电路．则()图3A．M为光敏电阻，N“”为与电路B．M为光敏电阻，N“”为非电路C．M为热敏电阻，N“”为非电路D．M为热敏电阻，N“”为或电路1．下列关于逻辑电路的说法中正确的是()A“”．如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫与逻辑关系B“”．如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫与逻辑关系C“”．一个门上有三把钥匙，每把钥匙都能单独开门，它体现了或逻辑关系D“”．输出状态和输入状态相反的逻辑关系，叫做或逻辑关系2．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投“反对票时输入0”“，投赞成或弃权时输入1”“，提案通过为1”“，通不过为0”，则这个表决器应具有哪种逻辑关系()A“”．与逻辑关系B“”．非逻辑关系C“”．或逻辑关系D．都不对3．如图4所示是一个三输入端复合逻辑电路，当C“端输入1”时，A、B端输入为何时输出端P“输出1”()图4A．00B．01C．10D．114“．逻辑电路的信号有两种状态：一是高电位状态，用1”表示；一是低电位状态，用“0”“表示，关于这里的1”“和0”，下列说法中正确的是()A“．1”表示电压为1V“，0”表示电压为0VB“．1”表示电压为大于或等于1V“，0”表示电压一定为0VC“．1”“和0”是逻辑关系的两种可能的取值，不表示具体的数字D“．1”“表示该点与电源正极相连，0”表示该点与电源负极相连5．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么由此设计的电路为()A“”．与电路B“”．非电路C“”．或电路D．上述答案都有可能题号12345答案6.“”或电路的真值表如下表，在真值表中X处的逻辑值为________.输入输出ABP00001110X1117.在举重比赛中，有甲、乙、丙三名裁判，其中甲为主裁判，乙、丙为副裁判，当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后，才可发出合格信号，试列出真值表．8．如图5所示表示输入A、B“”的电势随时间变化的关系，如果它是或电路的输入端，请在图6所示的坐标系中画出输出端的电势随时间变化的关系．图5图69．图7是一个火警报警装置的逻辑电路图．Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分...
