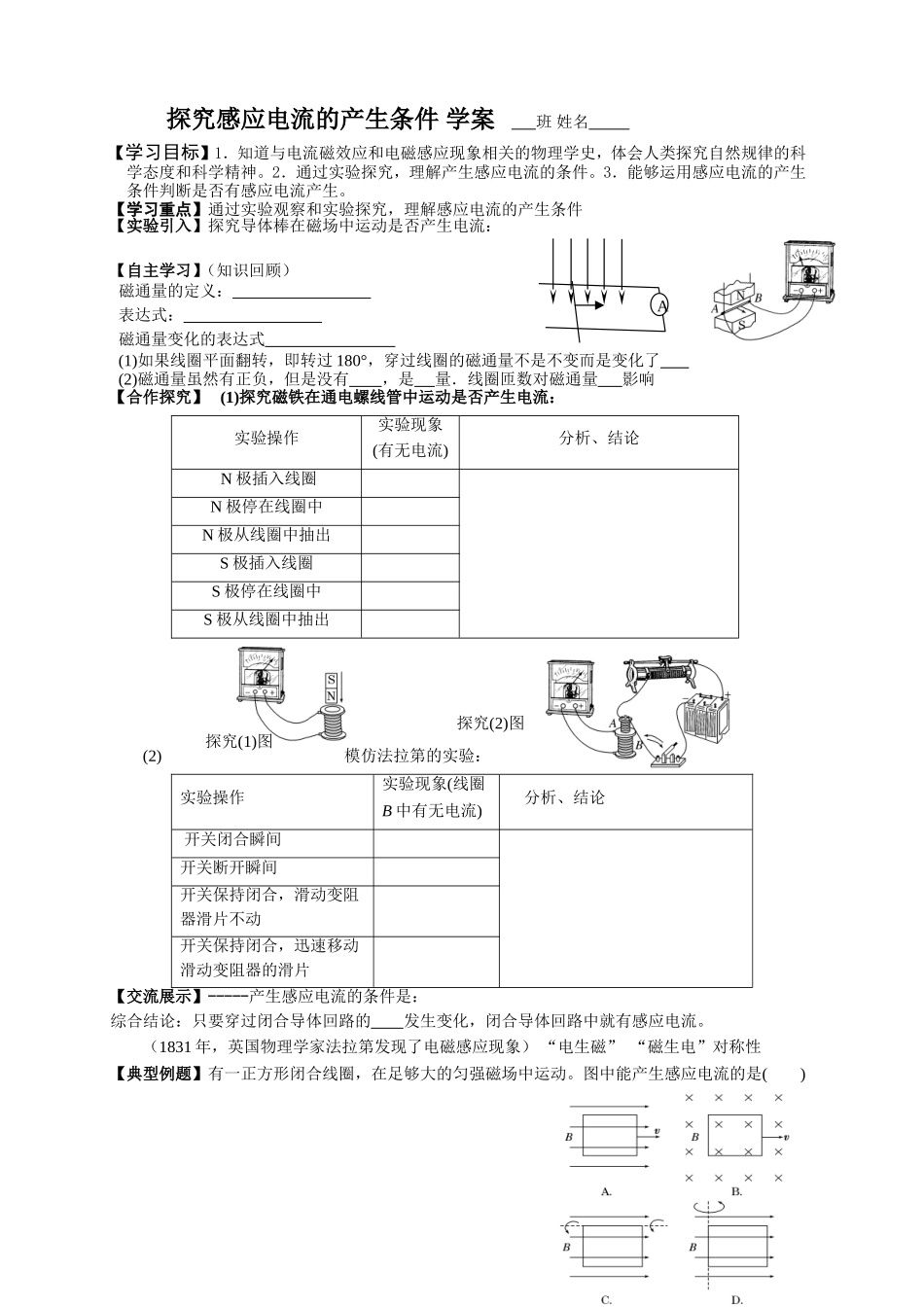

探究感应电流的产生条件学案班姓名【学习目标】1．知道与电流磁效应和电磁感应现象相关的物理学史，体会人类探究自然规律的科学态度和科学精神。2．通过实验探究，理解产生感应电流的条件。3．能够运用感应电流的产生条件判断是否有感应电流产生。【学习重点】通过实验观察和实验探究，理解感应电流的产生条件【实验引入】探究导体棒在磁场中运动是否产生电流：【自主学习】（知识回顾）磁通量的定义：表达式：磁通量变化的表达式(1)如果线圈平面翻转，即转过180°，穿过线圈的磁通量不是不变而是变化了(2)磁通量虽然有正负，但是没有，是量．线圈匝数对磁通量影响【合作探究】(1)探究磁铁在通电螺线管中运动是否产生电流：实验操作实验现象(有无电流)分析、结论N极插入线圈N极停在线圈中N极从线圈中抽出S极插入线圈S极停在线圈中S极从线圈中抽出(2)模仿法拉第的实验：实验操作实验现象(线圈B中有无电流)分析、结论开关闭合瞬间开关断开瞬间开关保持闭合，滑动变阻器滑片不动开关保持闭合，迅速移动滑动变阻器的滑片【交流展示】-----产生感应电流的条件是：综合结论：只要穿过闭合导体回路的发生变化，闭合导体回路中就有感应电流。（1831年，英国物理学家法拉第发现了电磁感应现象）“电生磁”“磁生电”对称性【典型例题】有一正方形闭合线圈，在足够大的匀强磁场中运动。图中能产生感应电流的是()探究(1)图探究(2)图A【课堂检测】如图所示，用导线做成的圆形回路与一直导线构成几种位置组合，哪几种组合中切断直导线中电流时，闭合回路中会有感应电流产生？（）【练习巩固】1.如图所示，环形金属软弹簧，套在条形磁铁的中心位置。若将弹簧沿半径向外拉，使其面积增大，则穿过弹簧所包围面积的磁通量将（）A．增大B．减小C．不变D．无法确定如何变化2.一水平放置的矩形线圈abcd在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，如图所示，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内____感应电流，线圈从位置2至位置3的过程中，线圈内____感应电流。(填：“有”或“无”)3.如图所示装置中，在下列各种情况下，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是()A．开关S接通的瞬间B．开关S接通后，电路中有稳定电流时C．开关S接通后，移动滑动变阻器的滑动触头的过程中D．开关S断开的瞬间4.如图所示,一闭合金属环从上而下通过通电的长直螺线管,b为螺线管的中点,金属环通过a、b、c处时,能产生感应电流的是__________.5.如图所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直。导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好。这两条金属棒ab、cd的运动速度分别是v1、v2，且“井”字形回路中有感应电流通过，则可能()A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定6.如图所示，匀强磁场区域宽度为L，现有一边长为d(d＞L)的矩形金属框以恒定速度v向右通过磁场区域，该过程中有感应电流的时间是多少？课堂检测图典型例题图。．．ABCD
