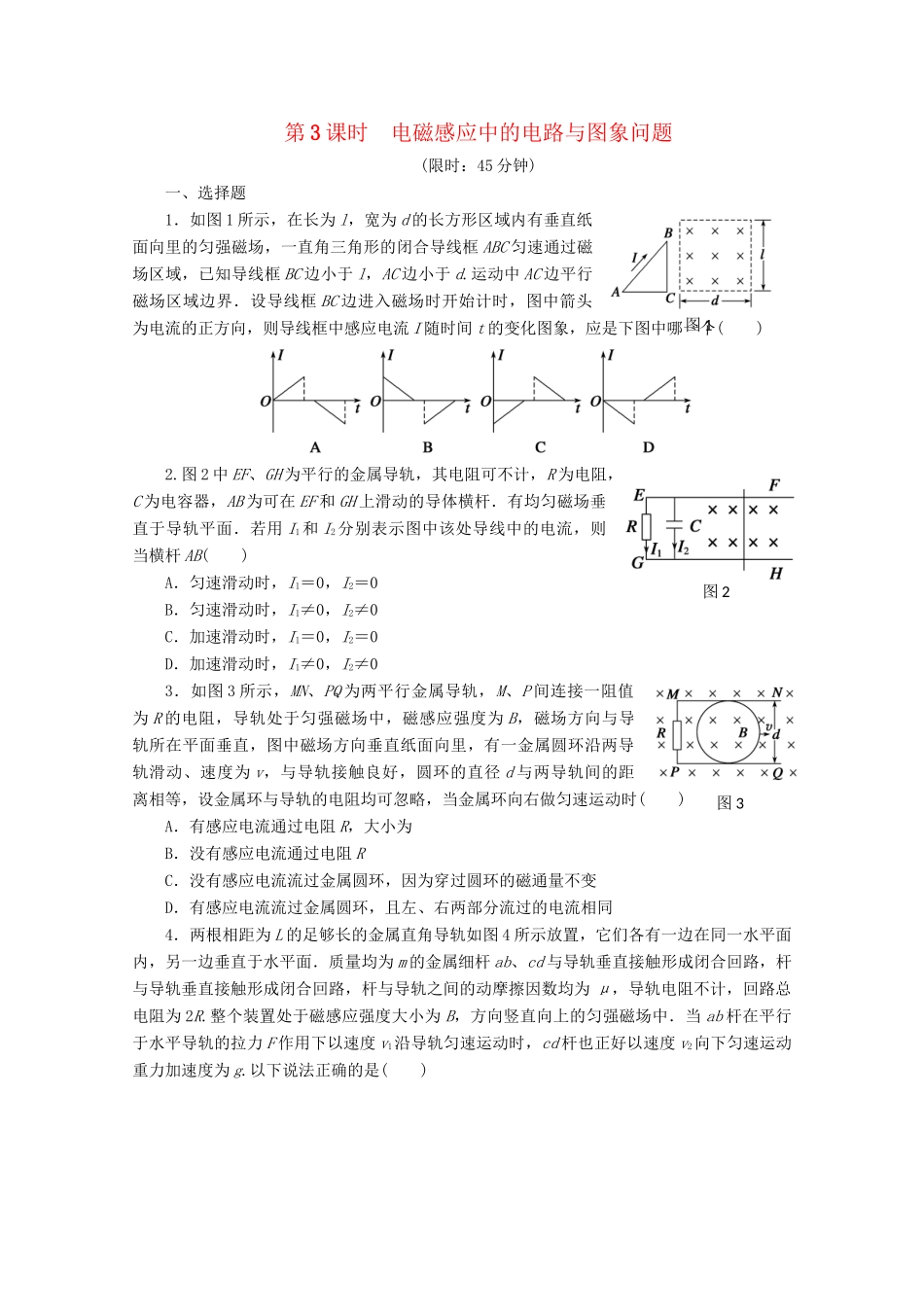

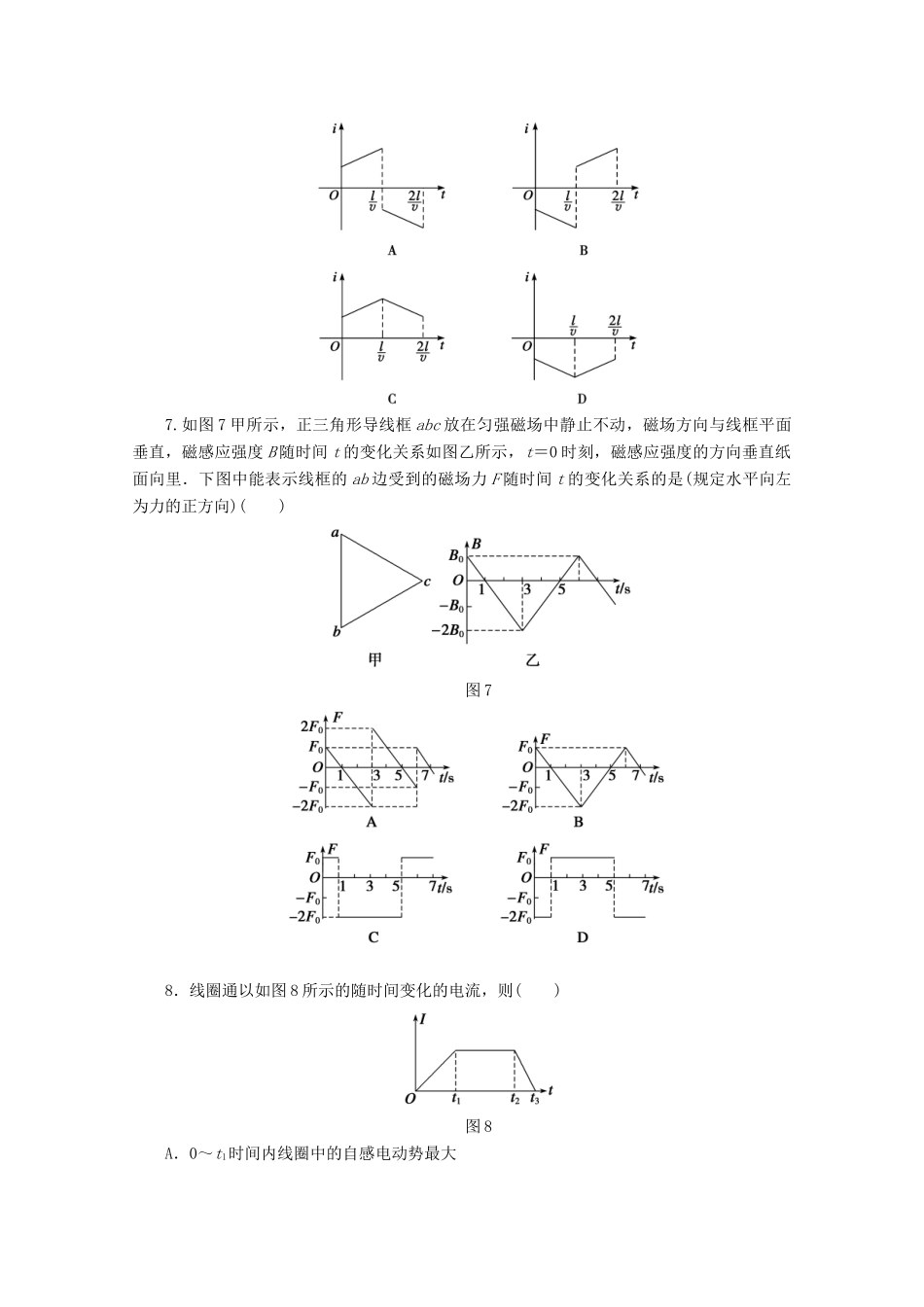

第3课时电磁感应中的电路与图象问题(限时：45分钟)一、选择题1．如图1所示，在长为l，宽为d的长方形区域内有垂直纸面向里的匀强磁场，一直角三角形的闭合导线框ABC匀速通过磁场区域，已知导线框BC边小于l，AC边小于d.运动中AC边平行磁场区域边界．设导线框BC边进入磁场时开始计时，图中箭头为电流的正方向，则导线框中感应电流I随时间t的变化图象，应是下图中哪一个()2.图2中EF、GH为平行的金属导轨，其电阻可不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有均匀磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB()A．匀速滑动时，I1＝0，I2＝0B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0D．加速滑动时，I1≠0，I2≠03．如图3所示，MN、PQ为两平行金属导轨，M、P间连接一阻值为R的电阻，导轨处于匀强磁场中，磁感应强度为B，磁场方向与导轨所在平面垂直，图中磁场方向垂直纸面向里，有一金属圆环沿两导轨滑动、速度为v，与导轨接触良好，圆环的直径d与两导轨间的距离相等，设金属环与导轨的电阻均可忽略，当金属环向右做匀速运动时()A．有感应电流通过电阻R，大小为B．没有感应电流通过电阻RC．没有感应电流流过金属圆环，因为穿过圆环的磁通量不变D．有感应电流流过金属圆环，且左、右两部分流过的电流相同4．两根相距为L的足够长的金属直角导轨如图4所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R.整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中．当ab杆在平行于水平导轨的拉力F作用下以速度v1沿导轨匀速运动时，cd杆也正好以速度v2向下匀速运动重力加速度为g.以下说法正确的是()图1图2图3图4A．ab杆所受拉力F的大小为μmg＋B．cd杆所受摩擦力为零C．回路中的电流强度为D．μ与v1大小的关系为μ＝5．如图5甲所示，圆形金属框与一个平行金属导轨相连，并置于水平桌面上．圆形金属框面积为S，内有垂直于线框平面的磁场，磁感应强度B1随时间t的变化关系如图乙所示.0～1s内磁场方向垂直线框平面向里．长为L、电阻为R的导体棒置于平行金属导轨上，且与导轨接触良好．导轨和导体棒处于另一匀强磁场中，其磁感应强度恒为B2，方向垂直导轨平面向里．若不计其余各处的电阻，当导体棒始终保持静止时，其所受的静摩擦力Ff(设向右为力的正方向)随时间变化的图象为()图56.图6中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l.t＝0时刻，bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a―→b―→c―→d―→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线可能是()图67.如图7甲所示，正三角形导线框abc放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示，t＝0时刻，磁感应强度的方向垂直纸面向里．下图中能表示线框的ab边受到的磁场力F随时间t的变化关系的是(规定水平向左为力的正方向)()图78．线圈通以如图8所示的随时间变化的电流，则()图8A．0～t1时间内线圈中的自感电动势最大B．t1～t2时间内线圈中的自感电动势最大C．t2～t3时间内线圈中的自感电动势最大D．t1～t2时间内线圈中的自感电动势为零9．矩形导线框abcd固定在匀强磁场中(如图9甲所示)，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则()图9A．从0到t1时间内，导线框中电流的方向为adcbaB．从0到t1时间内，导线框中电流越来越小C．从t1到t2时间内，导线框中电流越来越大D．从t1到t2时间内，导线框bc边受到安培力大小保持不变10．图10中(a)～(d)分别为穿过某一闭合回路的磁通量Φ随时间t变化的图象，关于回路中产生的感应电动势下列论述正确的是()图10A．图(a)中回路产生的感应电动势恒定不变B．图(b)中回路产生的感应电动势一直在变...
