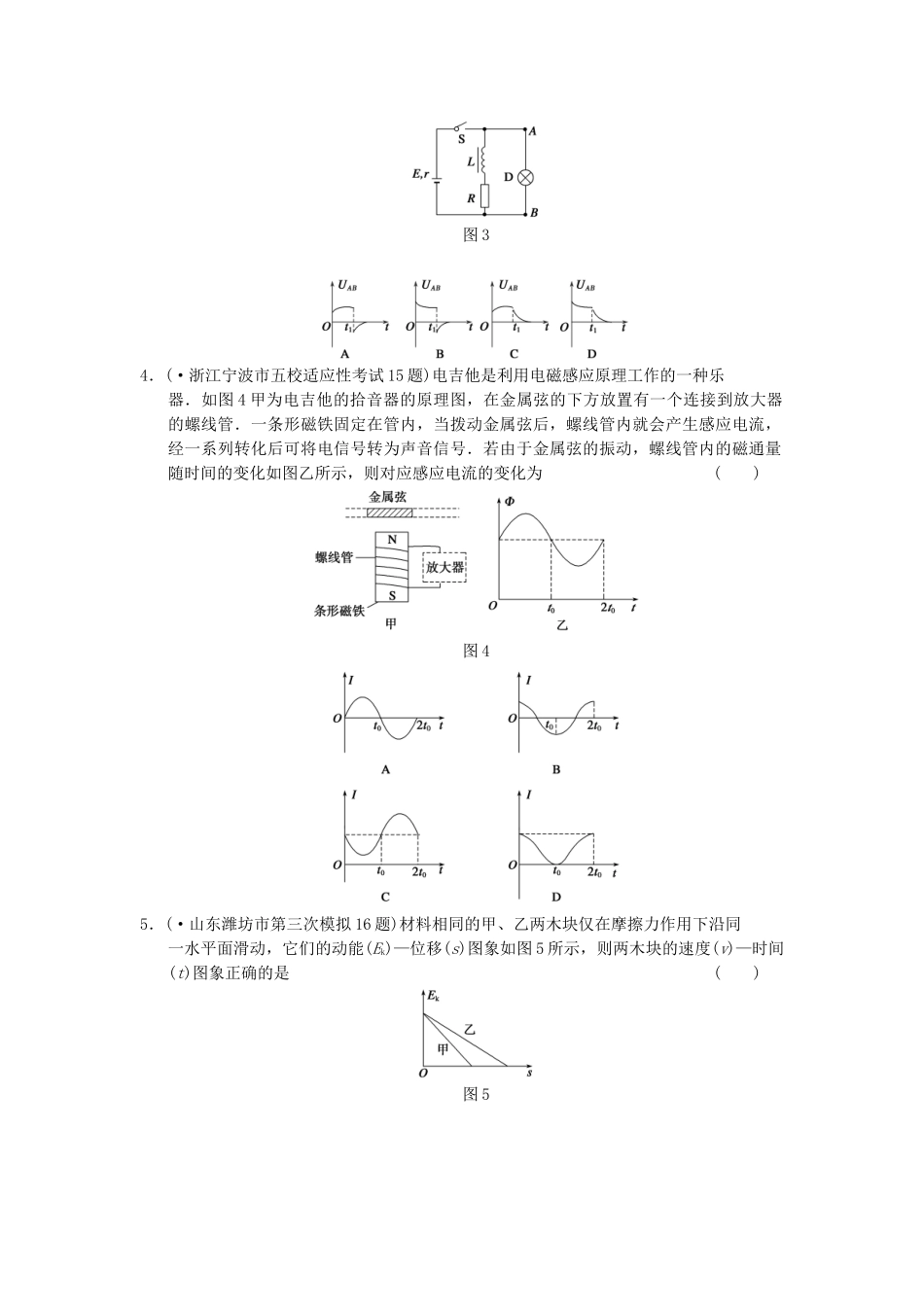

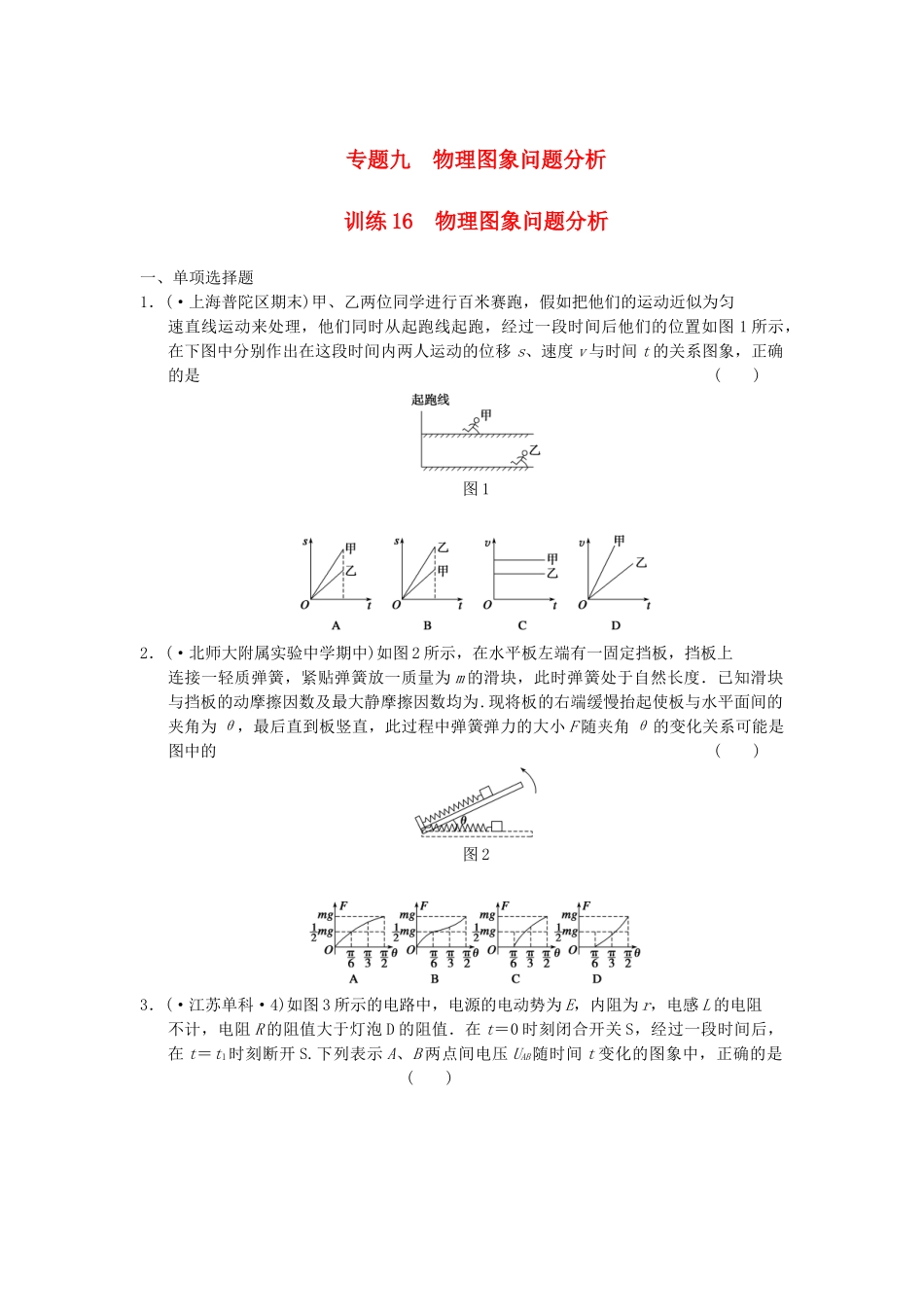

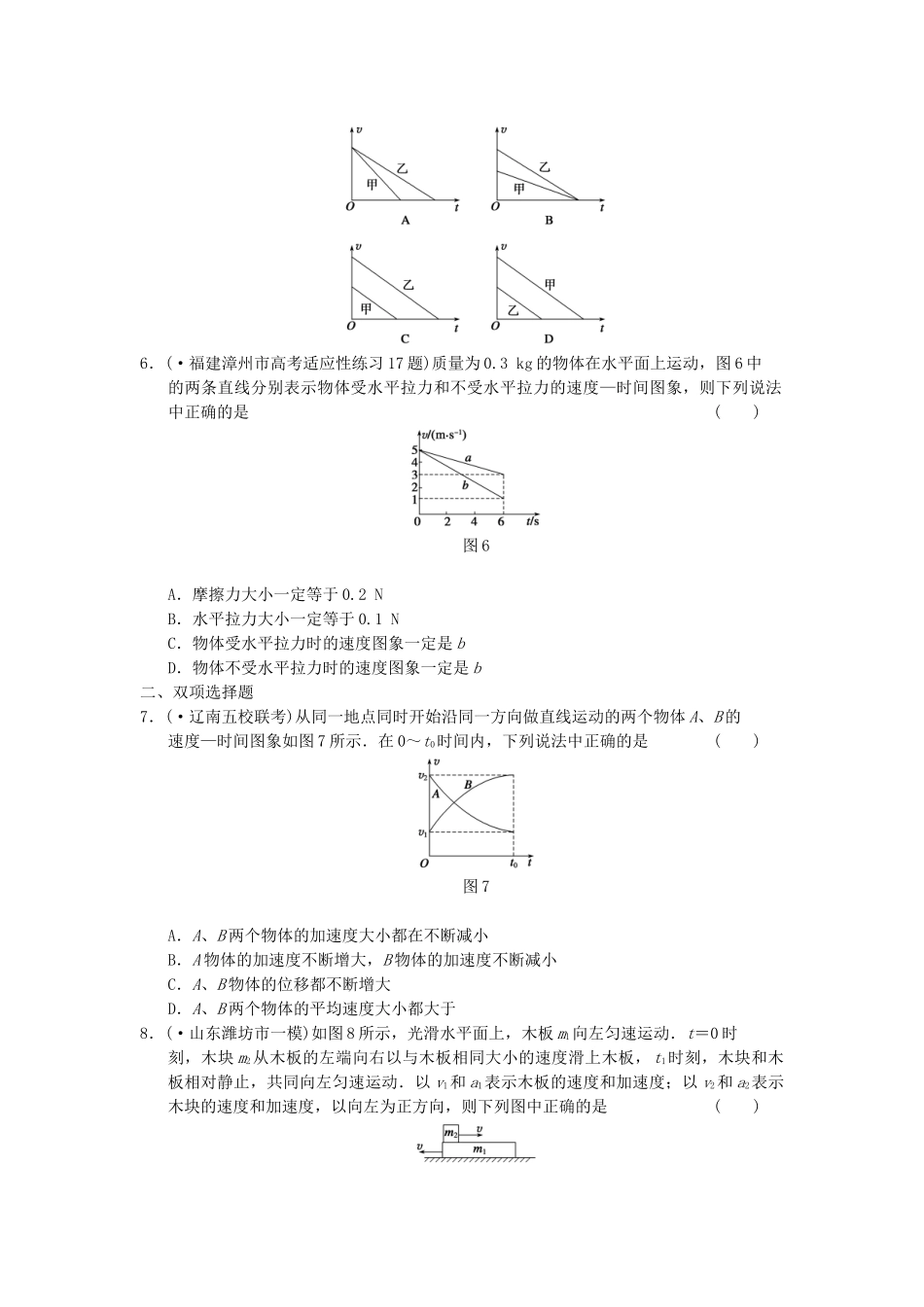

专题九物理图象问题分析训练16物理图象问题分析一、单项选择题1．(·上海普陀区期末)甲、乙两位同学进行百米赛跑，假如把他们的运动近似为匀速直线运动来处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图1所示，在下图中分别作出在这段时间内两人运动的位移s、速度v与时间t的关系图象，正确的是()图12．(·北师大附属实验中学期中)如图2所示，在水平板左端有一固定挡板，挡板上连接一轻质弹簧，紧贴弹簧放一质量为m的滑块，此时弹簧处于自然长度．已知滑块与挡板的动摩擦因数及最大静摩擦因数均为.现将板的右端缓慢抬起使板与水平面间的夹角为θ，最后直到板竖直，此过程中弹簧弹力的大小F随夹角θ的变化关系可能是图中的()图23．(·江苏单科·4)如图3所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值．在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是()图34．(·浙江宁波市五校适应性考试15题)电吉他是利用电磁感应原理工作的一种乐器．如图4甲为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图乙所示，则对应感应电流的变化为()图45．(·山东潍坊市第三次模拟16题)材料相同的甲、乙两木块仅在摩擦力作用下沿同一水平面滑动，它们的动能(Ek)—位移(s)图象如图5所示，则两木块的速度(v)—时间(t)图象正确的是()图56．(·福建漳州市高考适应性练习17题)质量为0.3kg的物体在水平面上运动，图6中的两条直线分别表示物体受水平拉力和不受水平拉力的速度—时间图象，则下列说法中正确的是()图6A．摩擦力大小一定等于0.2NB．水平拉力大小一定等于0.1NC．物体受水平拉力时的速度图象一定是bD．物体不受水平拉力时的速度图象一定是b二、双项选择题7．(·辽南五校联考)从同一地点同时开始沿同一方向做直线运动的两个物体A、B的速度—时间图象如图7所示．在0～t0时间内，下列说法中正确的是()图7A．A、B两个物体的加速度大小都在不断减小B．A物体的加速度不断增大，B物体的加速度不断减小C．A、B物体的位移都不断增大D．A、B两个物体的平均速度大小都大于8．(·山东潍坊市一模)如图8所示，光滑水平面上，木板m1向左匀速运动．t＝0时刻，木块m2从木板的左端向右以与木板相同大小的速度滑上木板，t1时刻，木块和木板相对静止，共同向左匀速运动．以v1和a1表示木板的速度和加速度；以v2和a2表示木块的速度和加速度，以向左为正方向，则下列图中正确的是()图89．一物体在外力的作用下从静止开始做直线运动，合外力的方向不变，大小随时间的变化如图9所示．设该物体在t0和2t0时刻相对于出发点的位移分别为s1和s2，速度分别为v1和v2；合外力在0～t0和t0～2t0时间内做的功分别为W1和W2，在t0和2t0时刻的功率分别为P1和P2，则()图9A．s1∶s2＝1∶5，v1∶v2＝1∶3B．s1∶s2＝1∶4，v1∶v2＝1∶2C．W1∶W2＝1∶10，P1∶P2＝1∶4D．W1∶W2＝1∶8，P1∶P2＝1∶610．某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标上，如图10中的a、b、c所示．以下判断正确的是()图10A．直线a表示电源的总功率PE－I图线B．曲线b表示电源的输出功率PR－I图线C．电源的电动势E＝3V，内电阻r＝1ΩD．电源的最大输出功率Pm＝9W三、简答题11．(·湖北武汉市5月训练23题)电动自行车现在已经成为人们便捷的代步工具，其使用的电池是铅蓄电池组．某兴趣小组将一辆旧电动自行车的电池拆下后充满电，测量其中一块铅蓄电池的电动势和内阻．(1)用多用电表直流电压50V挡测量该蓄电池的电动势，电表的指针如图11所示，其读数为________V.图11(2)用如图12甲所示的电路测量该蓄电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5Ω.改变电阻箱的阻值R，测出对应的电流I，根据测量的数据作出该蓄电池的－R图线，如图乙所示．由图线可求得该电池的电动势E＝______V，内阻r＝____...
