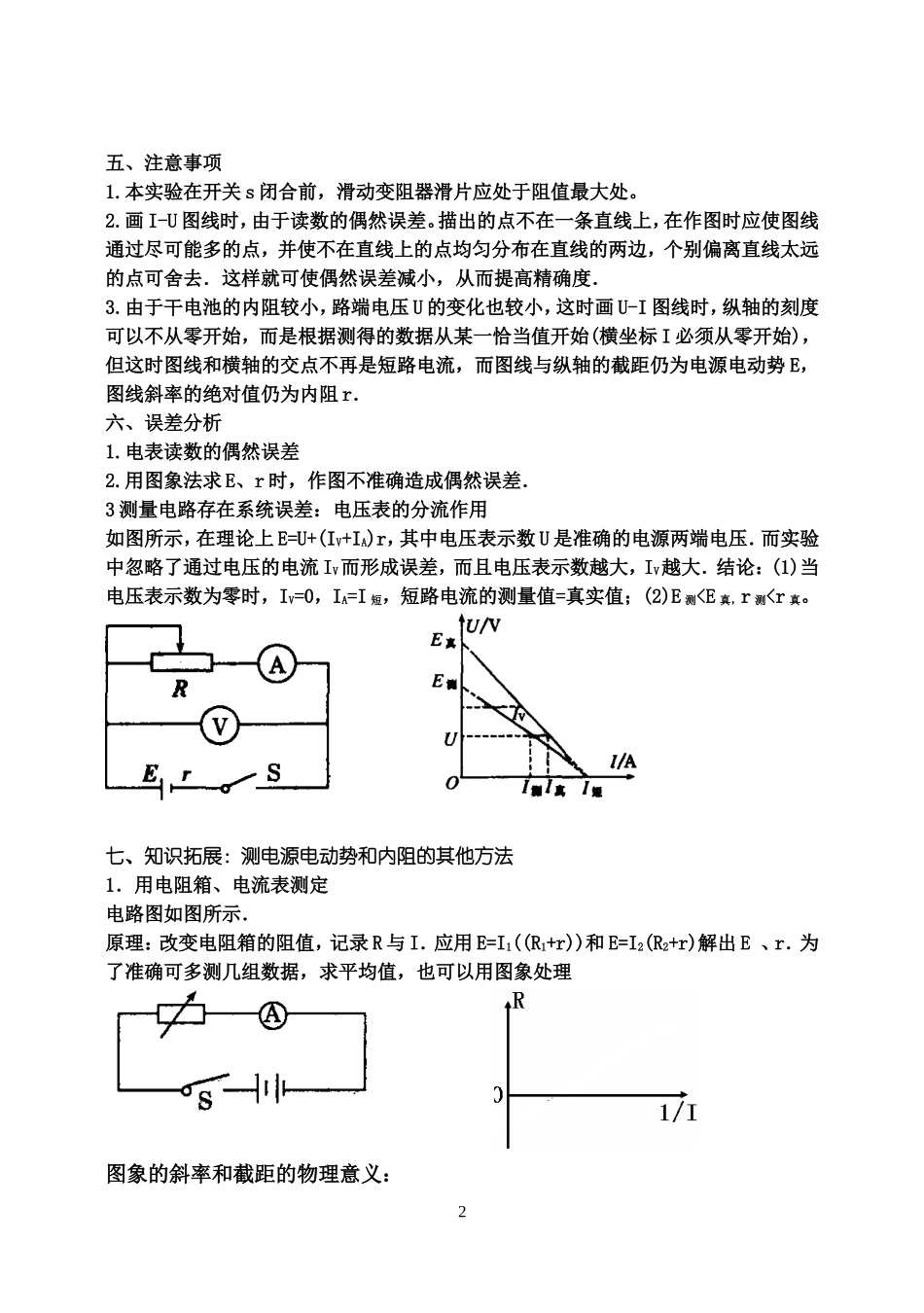

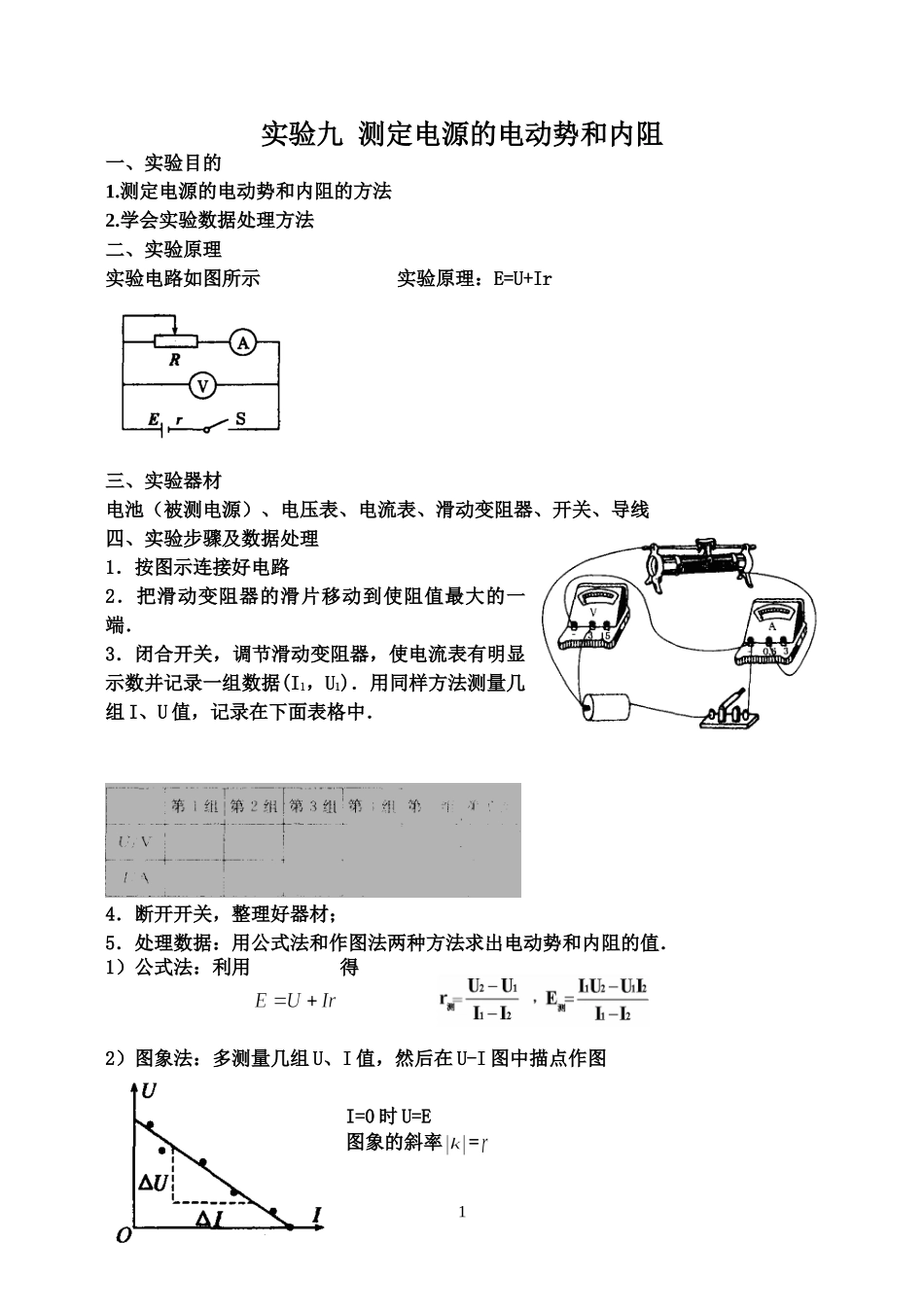

实验九测定电源的电动势和内阻一、实验目的1.测定电源的电动势和内阻的方法2.学会实验数据处理方法二、实验原理实验电路如图所示实验原理:E=U+Ir三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线四、实验步骤及数据处理1.按图示连接好电路2.把滑动变阻器的滑片移动到使阻值最大的一端.3.闭合开关,调节滑动变阻器,使电流表有明显示数并记录一组数据(I1,U1).用同样方法测量几组I、U值,记录在下面表格中.4.断开开关,整理好器材;5.处理数据:用公式法和作图法两种方法求出电动势和内阻的值.1)公式法:利用得2)图象法:多测量几组U、I值,然后在U-I图中描点作图I=0时U=E图象的斜率=1五、注意事项1.本实验在开关s闭合前,滑动变阻器滑片应处于阻值最大处。2.画I-U图线时,由于读数的偶然误差。描出的点不在一条直线上,在作图时应使图线通过尽可能多的点,并使不在直线上的点均匀分布在直线的两边,个别偏离直线太远的点可舍去.这样就可使偶然误差减小,从而提高精确度.3.由于干电池的内阻较小,路端电压U的变化也较小,这时画U-I图线时,纵轴的刻度可以不从零开始,而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始),但这时图线和横轴的交点不再是短路电流,而图线与纵轴的截距仍为电源电动势E,图线斜率的绝对值仍为内阻r.六、误差分析1.电表读数的偶然误差2.用图象法求E、r时,作图不准确造成偶然误差.3测量电路存在系统误差:电压表的分流作用如图所示,在理论上E=U+(IV+IA)r,其中电压表示数U是准确的电源两端电压.而实验中忽略了通过电压的电流IV而形成误差,而且电压表示数越大,IV越大.结论:(1)当电压表示数为零时,IV=0,IA=I短,短路电流的测量值=真实值;(2)E测
