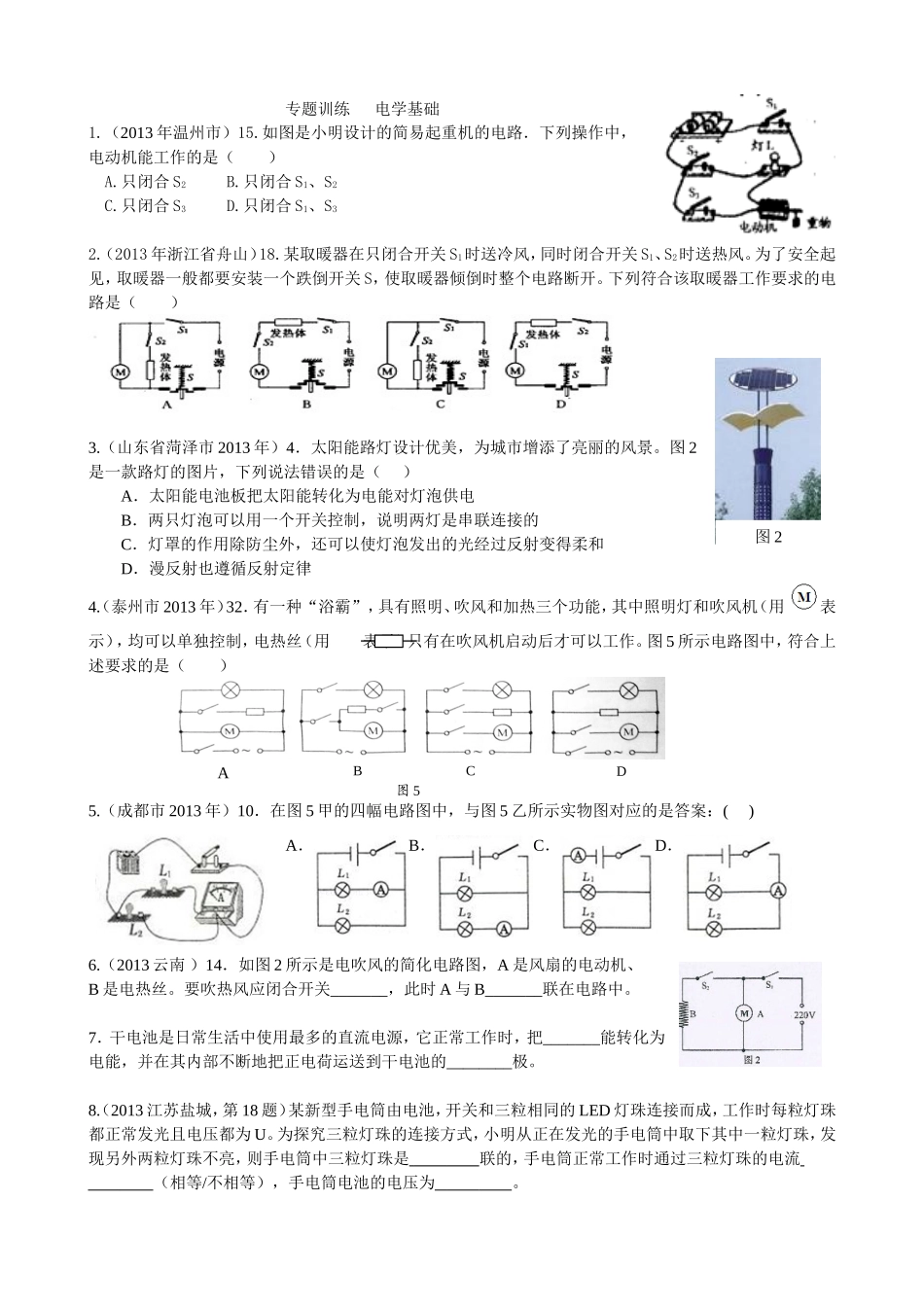

专题训练电学基础1.（2013年温州市）15.如图是小明设计的简易起重机的电路．下列操作中，电动机能工作的是（）A.只闭合S2B.只闭合S1、S2C.只闭合S3D.只闭合S1、S32.（2013年浙江省舟山）18.某取暖器在只闭合开关S1时送冷风，同时闭合开关S1、S2时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。下列符合该取暖器工作要求的电路是（）3.（山东省菏泽市2013年）4．太阳能路灯设计优美，为城市增添了亮丽的风景。图2是一款路灯的图片，下列说法错误的是（）A．太阳能电池板把太阳能转化为电能对灯泡供电B．两只灯泡可以用一个开关控制，说明两灯是串联连接的C．灯罩的作用除防尘外，还可以使灯泡发出的光经过反射变得柔和D．漫反射也遵循反射定律4.（泰州市2013年）32．有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。图5所示电路图中，符合上述要求的是（）5.（成都市2013年）10．在图5甲的四幅电路图中，与图5乙所示实物图对应的是答案：()6.（2013云南）14．如图2所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。要吹热风应闭合开关_______，此时A与B_______联在电路中。7．干电池是日常生活中使用最多的直流电源，它正常工作时，把_______能转化为电能，并在其内部不断地把正电荷运送到干电池的________极。8.（2013江苏盐城，第18题）某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是联的，手电筒正常工作时通过三粒灯珠的电流（相等/不相等），手电筒电池的电压为。A．B．C．D．图2ABCD图5专题训练故障分析判断1.（2013年兰州）15．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是()A．灯泡L2灯丝断了B．滑动变阻器短路了C．灯泡L2短路了D．滑动变阻器接触不良2.（2013泰安）15.小明同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A.L1短路B.L1断路C．L2短路D．L2断路3.（2013宜昌）5、如图1所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V。则电路故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路4.（2013年兰州）13．如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮5.（2013四川自贡）10、如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6.（2013威海）5.（2013营口）14．小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路7.（2013镇江）9．如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表示数都变大．则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路8.（2013云南）8。如图1所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常专题训练电功率L1L2SCDBPAS2S1L2L1VL1VASL2第14题图SRL1、节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V8.5W”LED灯泡和“220V60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为（）A．14.2%B．85.8%C．16.5%D．83.5%6．2、（2分）（2013•阜新）如图...
