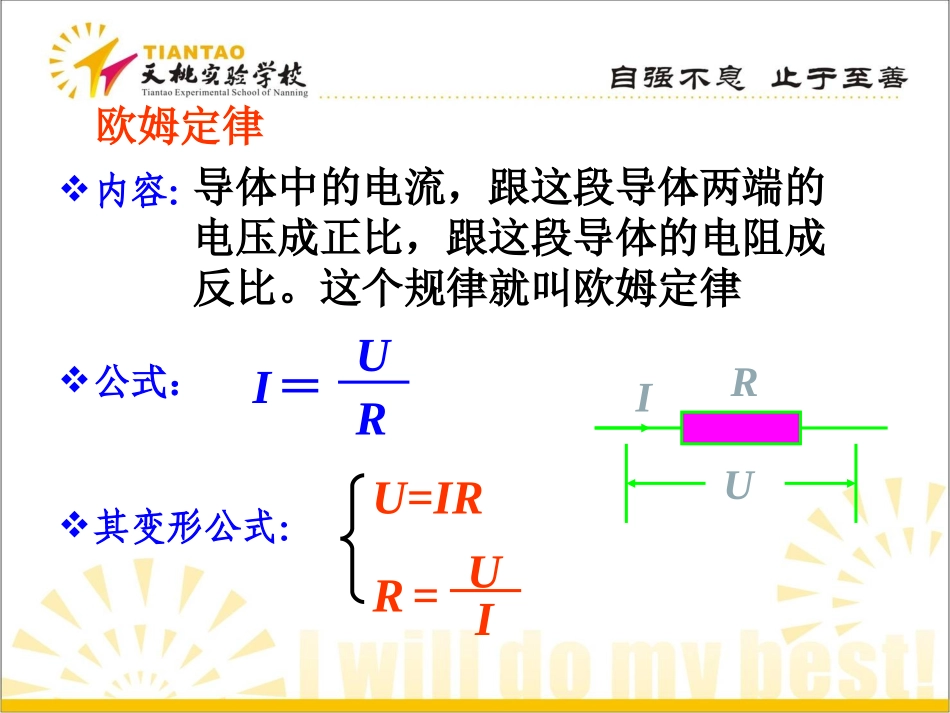

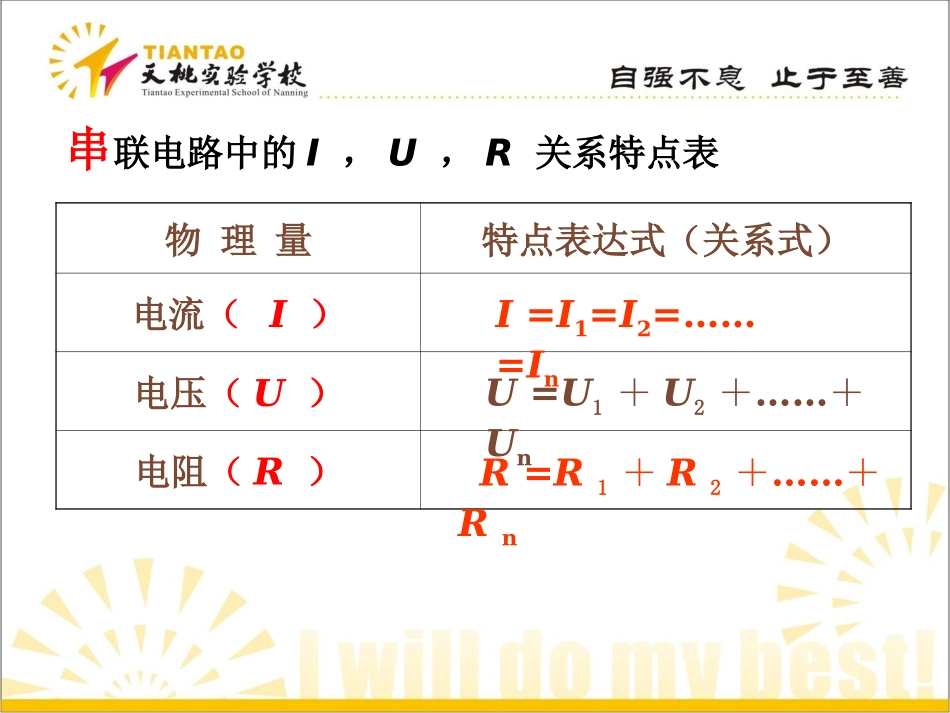

中考物理电学专题复习——电路动态分析欧姆定律内容：公式：其变形公式：RUIU=IRR=IUIRU＝导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律就叫欧姆定律串联电路中的I，U，R关系特点表物理量特点表达式（关系式）电流（I）电压（U）电阻（R）I=I1=I2=……=InU=U1＋U2＋……＋UnR=R1＋R2＋……＋Rn并联电路中的I，U，R关系特点表物理量特点表达式（关系式）电流（I）电压（U）电阻（R）U=U1=U2=……=UnI=I1+I2+……+In总R111R21RnR1两个重要的公式：1.串联分压公式：1.串联分压公式：U2U1＝R2R1说明：(1).串联电阻两端的电压与电阻成正比(2).一个电阻变大则分得的电压变大,与之串联分得的电压则变小(3).电源电压不变说明：(1).串联电阻两端的电压与电阻成正比(2).一个电阻变大则分得的电压变大,与之串联分得的电压则变小(3).电源电压不变2.并联分流公式：2.并联分流公式：I2I1＝R1R2说明:(1).通过并联电阻的电流与电阻成反比；(2).一个电阻变大则分得的电流变小，与之并联的电阻的电流不变；(3).干路的总电流会变化说明:(1).通过并联电阻的电流与电阻成反比；(2).一个电阻变大则分得的电流变小，与之并联的电阻的电流不变；(3).干路的总电流会变化电路的改变有两种一、滑动变阻器滑片移动对电路的改变（R变）二、开关工作状态的改变（结构变）二、开关工作状态的改变（结构变）一、滑动变阻器滑片移动对电路的改变（R变）如图，电源电压不变，闭合开关，滑片P向右移，电流表和电压表示数如何变化？滑片P右移滑动变阻器RR2连入电路的阻值变大串联总电阻RR总总变大UURR总总 II==—电流表示数变小电压表示数变小 U1=IR1例滑动变阻器的AP段与电阻RR1串联练1、如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小C练2、右图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏A练３、如右图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变CR1R2练4、如图所示电路中，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P向右移动的过程中，A1、A2、V的示数变化情况是()A．A1变小A2不变,V不变B．A1变小A2变小V不变C．A1变小A2变小V变大D．A1变大A2不变V变小BR1R2练5、如图，当滑片P向左移动时，A表和V表将如何变化。想一想，还有什么电阻的作用也相当于滑动变阻器？也会引起电路变化的？例如：光敏电阻、热敏电阻、酒精气体传感器、二氧化碳浓度传感器、压力传感器等例如：光敏电阻、热敏电阻、酒精气体传感器、二氧化碳浓度传感器、压力传感器等归纳解题方法：（1）先分析电路，看滑动变阻器与其他元件是串联还是并联；（2）然后从滑动变阻器电阻变化的局部入手，用欧姆定律公式分析引起全局电流的变化，（3）再回到局部研究部分电流或电压变化。步骤：局部全局局部步骤：局部全局局部关键：R怎么变化关键：R怎么变化二、开关工作状态的改变（结构变）实物图符号例：在如图所示的电路中，将开关S闭合，则电流表的示数将______，电压表的示数将________(填“变大”、“变小”或“不变”)。变大变大开关闭合前RR1与RR2串联，整个电路电阻大开关闭合后RR2被短路，电路电阻减小UURR总总 II==—电流表示数变大电压表示数变大 U1=IR1又：电源电压不变SS练6、如图所示的电路，电源电压不变，闭合两开关，两灯都发光．当开关S2断开时，灯泡的亮度及电流表示数变化的情况是（）A．L1变亮，电流表示数变小B．L1亮度不变，电流表示数...
