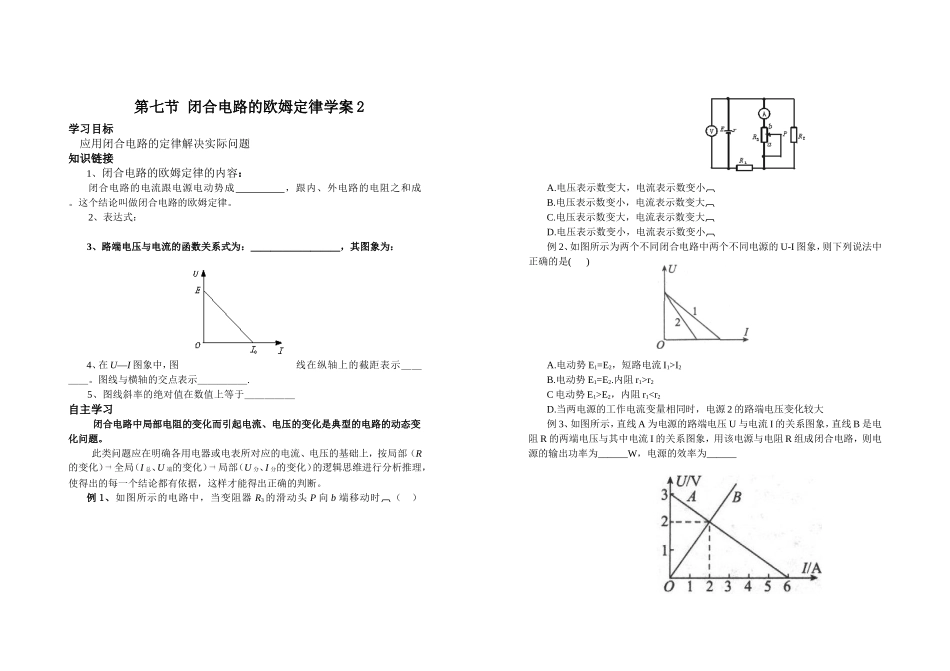

第七节闭合电路的欧姆定律学案2学习目标应用闭合电路的定律解决实际问题知识链接1、闭合电路的欧姆定律的内容：闭合电路的电流跟电源电动势成，跟内、外电路的电阻之和成。这个结论叫做闭合电路的欧姆定律。2、表达式：3、路端电压与电流的函数关系式为：＿＿＿＿＿＿＿＿＿，其图象为：4、在U—I图象中，图线在纵轴上的截距表示＿＿＿＿。图线与横轴的交点表示＿＿＿＿＿.5、图线斜率的绝对值在数值上等于＿＿＿＿＿自主学习闭合电路中局部电阻的变化而引起电流、电压的变化是典型的电路的动态变化问题。此类问题应在明确各用电器或电表所对应的电流、电压的基础上，按局部（R的变化）全局（I总、U端的变化）局部（U分、I分的变化）的逻辑思维进行分析推理，使得出的每一个结论都有依据，这样才能得出正确的判断。例1、如图所示的电路中，当变阻器R3的滑动头P向b端移动时（）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小例2、如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列说法中正确的是()A.电动势E1=E2，短路电流I1>I2B.电动势E1=E2.内阻r1>r2C电动势E1>E2，内阻r1
