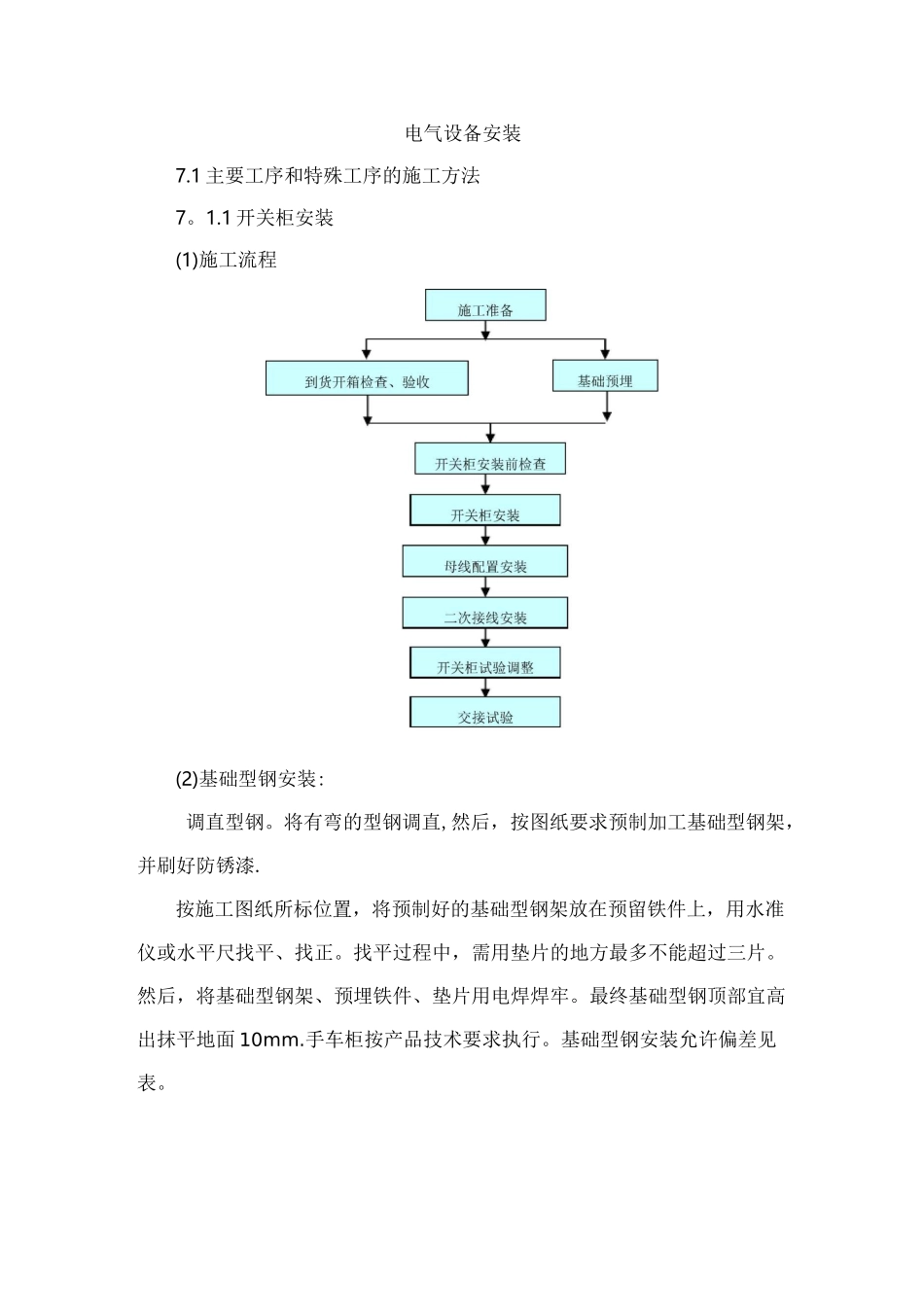

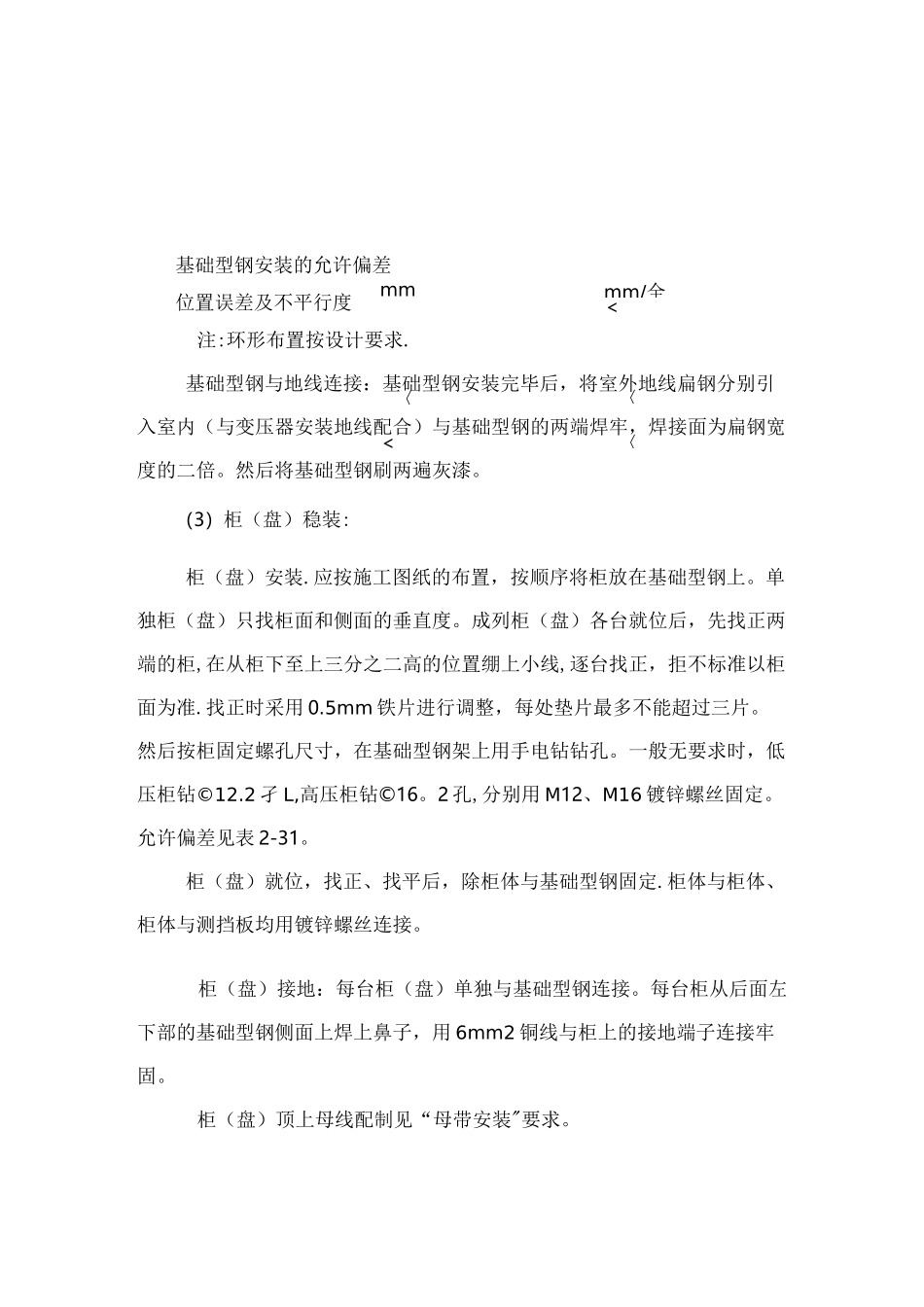

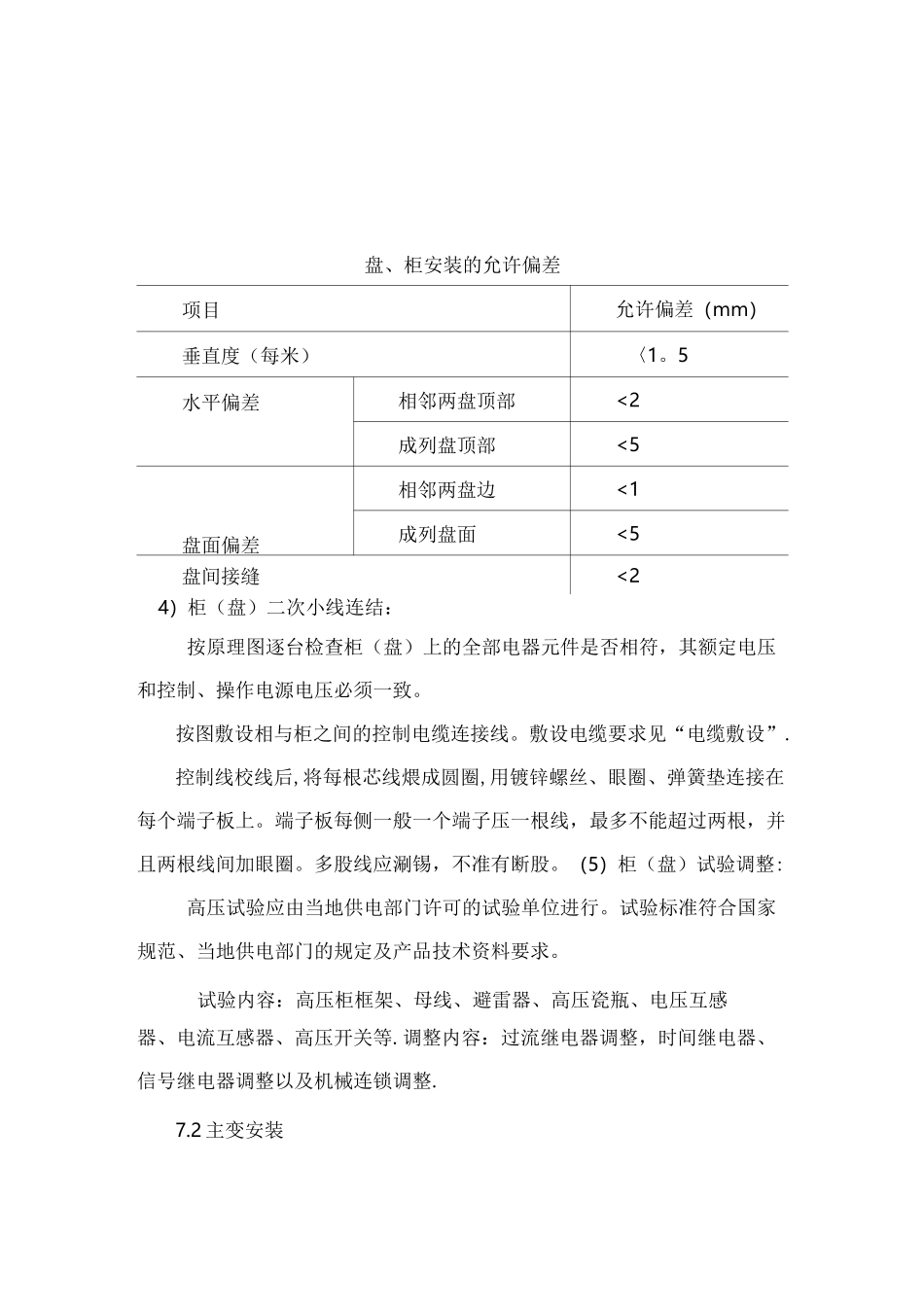

电气设备安装7.1主要工序和特殊工序的施工方法7。1.1开关柜安装(1)施工流程(2)基础型钢安装:调直型钢。将有弯的型钢调直,然后，按图纸要求预制加工基础型钢架，并刷好防锈漆.按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。基础型钢安装允许偏差见表。mmmm/全〈〈<〈<基础型钢安装的允许偏差位置误差及不平行度注:环形布置按设计要求.基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。（3）柜（盘）稳装:柜（盘）安装.应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正，拒不标准以柜面为准.找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻©12.2孑L,高压柜钻©16。2孔,分别用M12、M16镀锌螺丝固定。允许偏差见表2-31。柜（盘）就位，找正、找平后，除柜体与基础型钢固定.柜体与柜体、柜体与测挡板均用镀锌螺丝连接。柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。柜（盘）顶上母线配制见“母带安装"要求。盘、柜安装的允许偏差项目允许偏差（mm）垂直度（每米）〈1。5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<24）柜（盘）二次小线连结：按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。按图敷设相与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”.控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应涮锡，不准有断股。（5）柜（盘）试验调整:高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等.调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整.7.2主变安装(1)施工流程(2)安装前的准备工作及安装要点准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服器身常规检查对干式变压器器身作常规检查时不得碰伤变压器的内部部件.现场运输就位A、用5吨吊车将待安装的变压器就位。B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Q。1、所搬运的物体2、木板（或排子）3、滚杠变压器安装时，在变压器底座即木板下方放置三根与木块同厚的钢管，利用上述方法将变压器推出至封闭仓库门外的适当位置（吊车能起吊的位置），利用5吨吊车将变压器吊放在5吨汽车上（变压器放在汽车车箱内中央处），通过到厂房的临建道路将变压器运至厂房安装间，再利用厂房行车将变压器吊放在安装现场就近处。再利用上述同样的方法将变压器推至安装点现场。装卸作业A、变压器装卸时，防止由于卸载时车辆弹簧力的变化引起变压器倾斜。B、变压器在装卸和运输过程中，不发生冲击或严重振动。C、利用机械牵引时，牵引的着力点在变压器重心以下，以防倾倒。D、运输倾斜角不超过15°E、变压器起吊时，将钢丝绳系在箱盖吊耳上，此吊耳可吊起该干式变压器。起吊时钢丝绳必须经吊耳导向，防止变压器倾倒，保护变压器高/低压瓷套，不被钢丝绳损伤。7.3屏柜（端子箱）安装的施工方法屏柜（端子箱）安装流程图（2）施工准备a、现场布置:室内屏柜应运入户内开箱（户外开箱应采取防护措施、保证...
