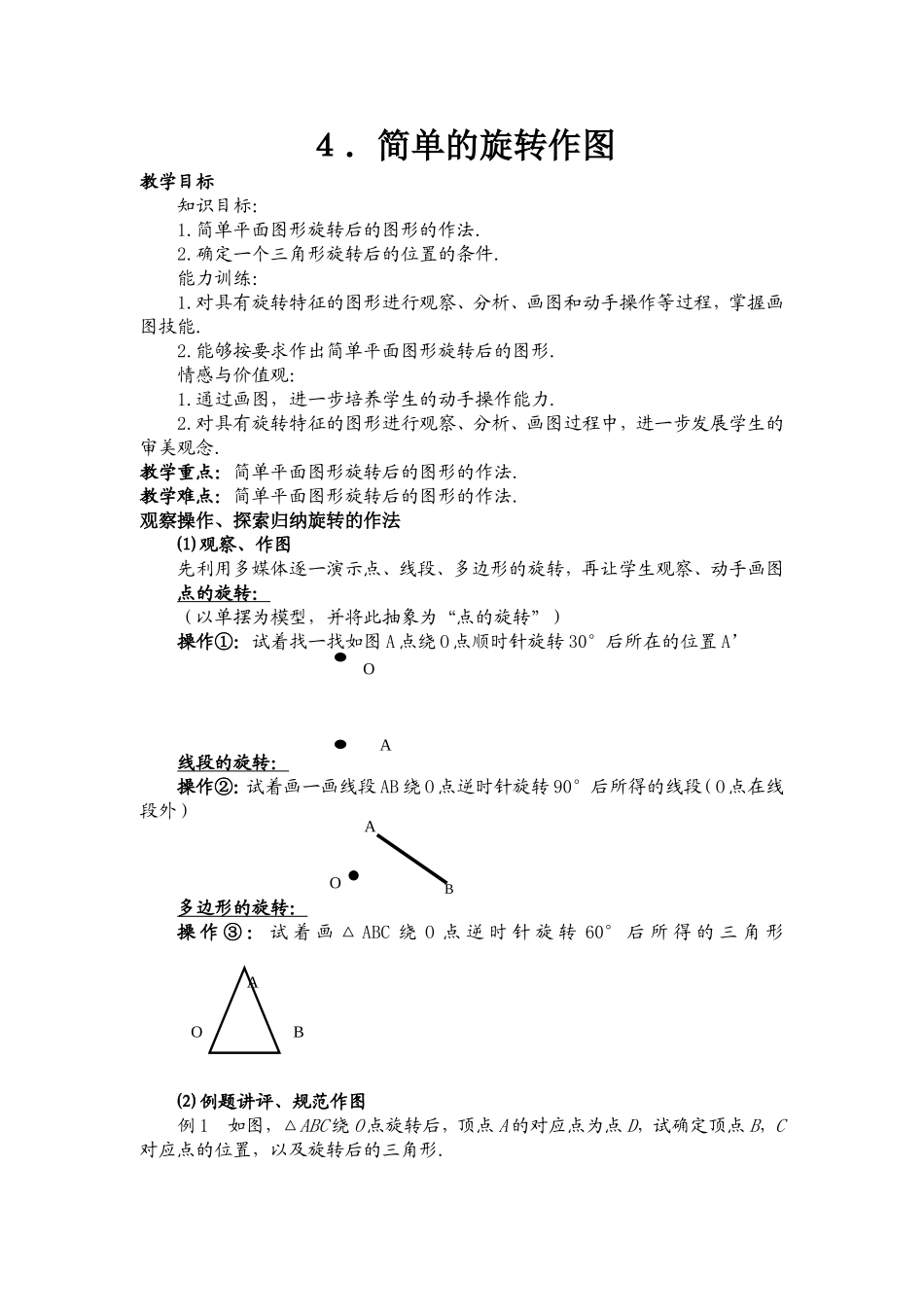

４．简单的旋转作图教学目标知识目标：1.简单平面图形旋转后的图形的作法.2.确定一个三角形旋转后的位置的条件.能力训练：1.对具有旋转特征的图形进行观察、分析、画图和动手操作等过程，掌握画图技能.2.能够按要求作出简单平面图形旋转后的图形.情感与价值观：1.通过画图，进一步培养学生的动手操作能力.2.对具有旋转特征的图形进行观察、分析、画图过程中，进一步发展学生的审美观念.教学重点：简单平面图形旋转后的图形的作法.教学难点：简单平面图形旋转后的图形的作法.观察操作、探索归纳旋转的作法⑴观察、作图先利用多媒体逐一演示点、线段、多边形的旋转，再让学生观察、动手画图点的旋转：（以单摆为模型，并将此抽象为“点的旋转”）操作①：试着找一找如图A点绕O点顺时针旋转30°后所在的位置A’线段的旋转：操作②：试着画一画线段AB绕O点逆时针旋转90°后所得的线段（O点在线段外）多边形的旋转：操作③：试着画△ABC绕O点逆时针旋转60°后所得的三角形⑵例题讲评、规范作图例1如图，△ABC绕O点旋转后，顶点A的对应点为点D，试确定顶点B，C对应点的位置，以及旋转后的三角形.OBABOAOA分析：一般作图题，在分析如何求作时，都要先假设已经把所求作的图形作出来，然后再根据性质，确定如何操作.解：(1)连接OA，OD，OB，OC.(2)如下图，分别以OB、OC为一边作∠BOE、∠COF，使得∠BOE=∠COF=∠AOD.(3)分别在射线OE、OF上截取OE=OB、OF=OC.(4)连接EF，ED，FD.△DEF,就是△ABC绕O点旋转后的图形.本题还有没有其他作法，可以作出△ABC绕O点旋转后的图形△DEF吗？1.可以先作出点B的对应点E，连接DE，然后以点D、E为圆心，分别以AC、BC为半径画弧，两弧交于点F，连接DF，EF，则△DEF就是△ABC绕点O旋转后的图形.2.也可以先作出点C的对应点F，然后连接DF.因为△ABC与△DEF全等，所以既可以用两边夹角，也可以用两角夹边，找到点B的对应点E，即△DEF.确定一个三角形旋转后的位置的条件为：(1)三角形原来的位置.(2)旋转中心.(3)旋转角.这三个条件缺一不可.只有这三个条件都具备，我们才能准确地找到一个三角形绕点旋转后的位置，进而作出它旋转后的图形.课堂练习1．课本随堂练习.解：如下图，先确定字母N的四个端点绕它右下侧的顶点按顺时针方向旋转90°后的位置，然后连线.课后作业：1．将一个直角三角板绕30°角的顶点顺时针旋转，使一直角边与原斜边在同一条直线上（如图所示）。你知道旋转角是多少吗？连结BB’，△ABB’有什么特征吗？教学反思：旋转作图有一定的难度，要不断地加强训练
