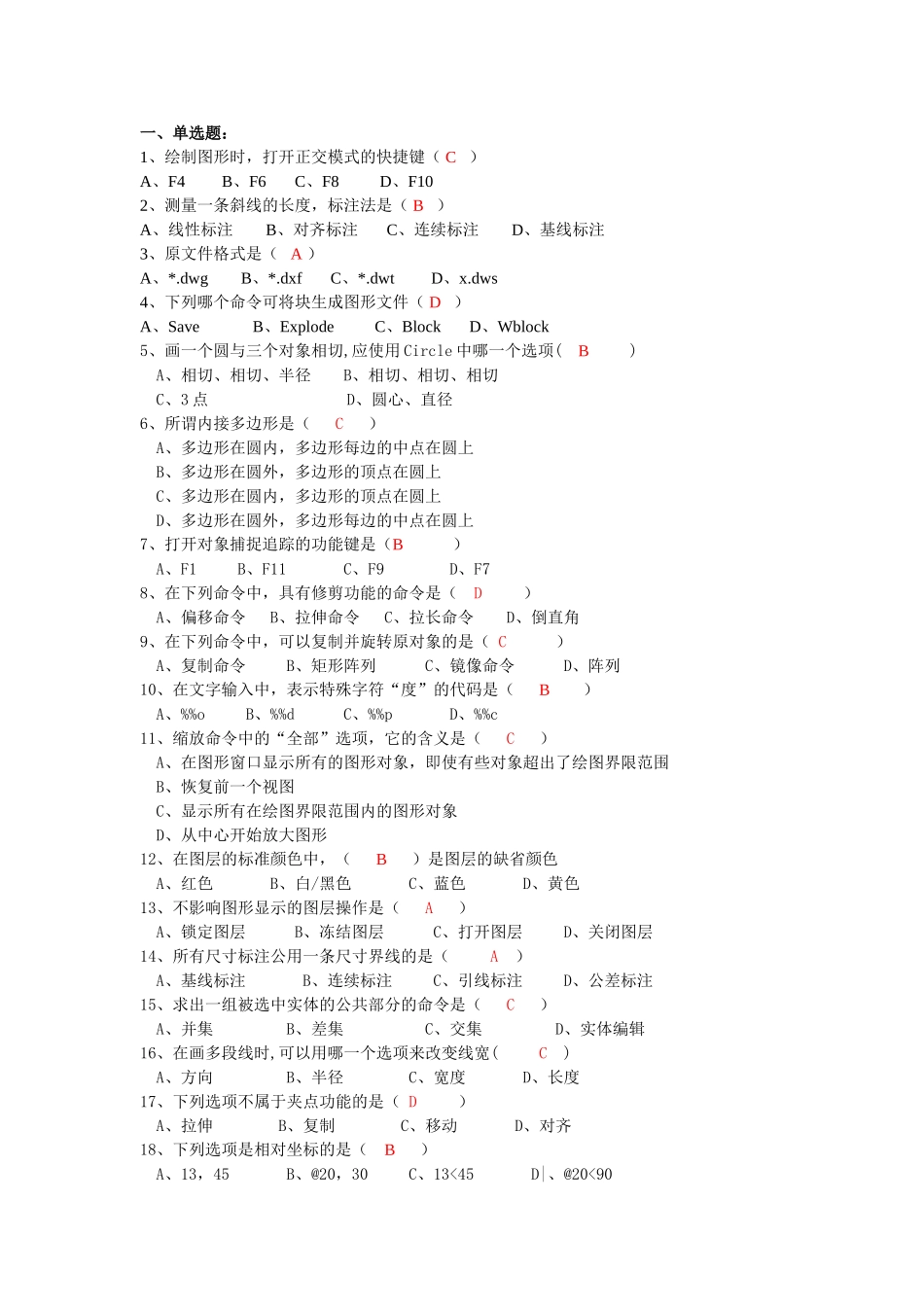

一、单选题：1、绘制图形时，打开正交模式的快捷键（C）A、F4B、F6C、F8D、F102、测量一条斜线的长度，标注法是（B）A、线性标注B、对齐标注C、连续标注D、基线标注3、原文件格式是（A）A、*.dwgB、*.dxfC、*.dwtD、x.dws4、下列哪个命令可将块生成图形文件（D）A、SaveB、ExplodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项(B)A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是（C）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是（B）A、F1B、F11C、F9D、F78、在下列命令中，具有修剪功能的命令是（D）A、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中，可以复制并旋转原对象的是（C）A、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中，表示特殊字符“度”的代码是（B）A、%%oB、%%dC、%%pD、%%c11、缩放命令中的“全部”选项，它的含义是（C）A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中，（B）是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是（A）A、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是（A）A、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是（C）A、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽(C)A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是（D）A、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是（B）A、13，45B、@20，30C、13<45D|、@20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（C）A、端点B、圆心C、中点D、象限点20、选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是（A）A、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中，不具有复制功能的命令是（B）A、偏移命令B、拉伸命令C、阵列命令D、旋转命令22、插入块之前，必须做（A）A、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是（C）。A．“雪花”表示锁定，“小太阳”表示解锁B．“雪花”表示解锁，“小太阳”表示锁定C．“雪花”表示冻结，“小太阳”表示解冻D．“雪花”表示解冻，“小太阳”表示冻结24、在AutoCAD中，要对两条直线使用圆角命令，则两线（B）。A．必须直观交于一点B．必须延长后相交C．位置可任意D．必须共面25、开始画一幅图时可以使用图形样板，AutoCAD的图形样板文件用（B）作为扩展名。A．dwsB．dwtC．dxfD．dwg26、在AutoCAD的键盘功能键定义中，“栅格显示”的开关是（D）键。A．F2B．F4C．F6D．F727、用LINE命令画出一个矩形，该矩形中有（B）图元实体。A．1个B．4个C．不确定个D．5个A28、用TEXT命令书写直径符号时应使用（C）。A．%%dB．%%pC．%%cD．%%u29、当使用LINE命令封闭多边形时，最快的方法是（A）。A．输入C回车B．输入B回车C．输入PLOT回车D．输入DRAW回车30、“C”是（D）命令的命令别名。A．COPYB．CHAMFERC．SCALED．CIRCLE31、CIRCLE命令中的“T”选项指的画圆方式是（B）。A．相切，相切，相切B．相切，相切，半径C．三点决定一个圆D．两点决定一个圆32、应用倒角命令“chamfer”进行倒角操作时，正确的是（C）A．不能对多段线对象进行倒角B．可以对样条曲线对象进行倒角C．不能对文字对象进行倒角D．不能对三维实体对象进行倒角33、环形阵列定义阵列对象数目和分布方法的是（A）。A．项目总数和填充角度B．项目总数和项目间的角度C．项目总数和基点位置D．填充角度和项目间的角度34、移动圆对象，使其圆心移动到直线中点，需要应用（D）。A．正交B．捕捉C．栅格D．对象捕捉35、用旋转命令“rotate”旋转对...
