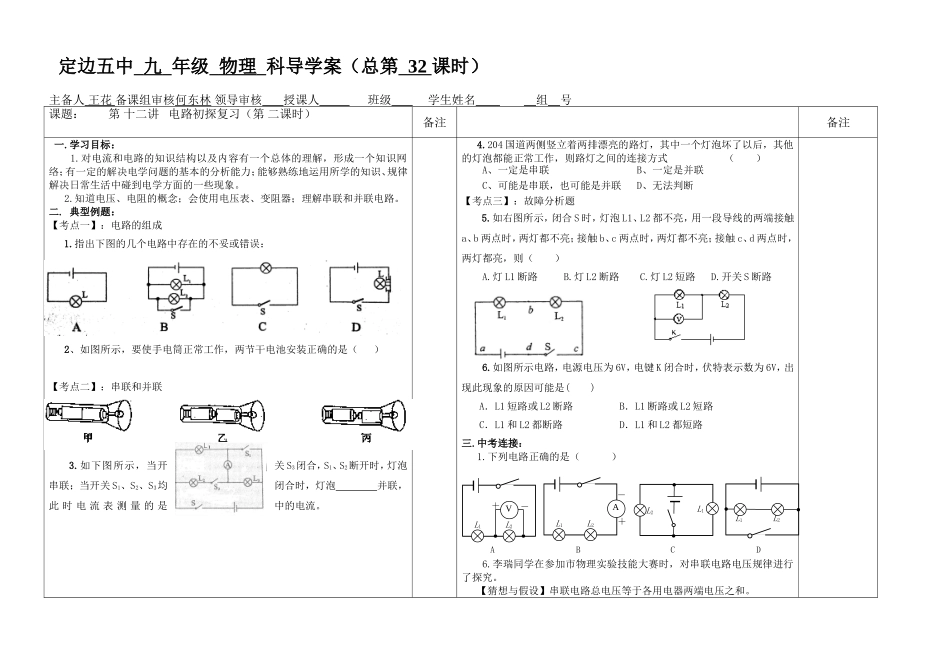

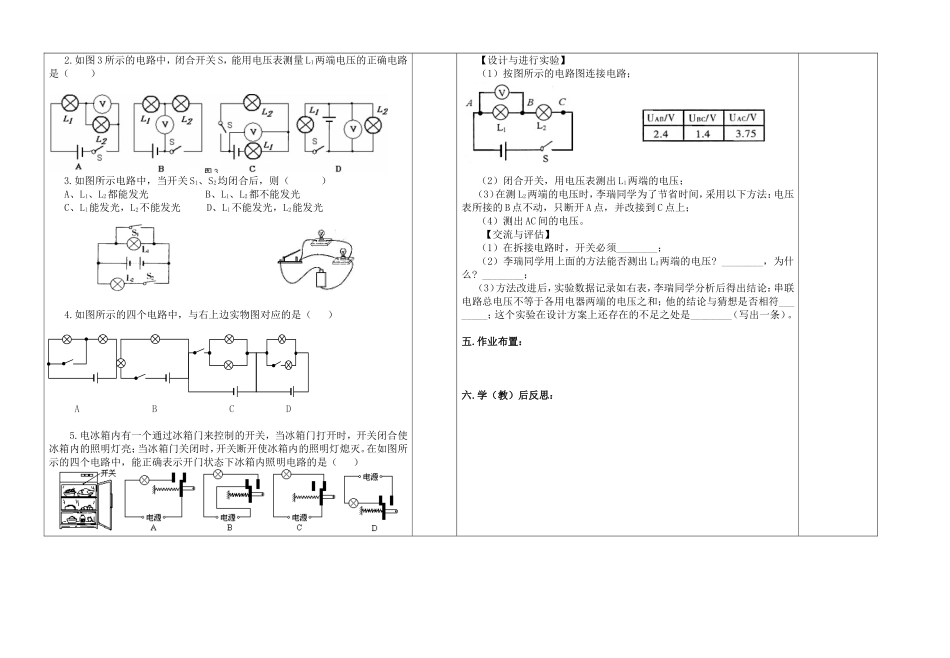

定边五中九年级物理科导学案（总第32课时）主备人王花备课组审核何东林领导审核授课人班级学生姓名组号课题：第十二讲电路初探复习（第二课时）备注备注一.学习目标：1.对电流和电路的知识结构以及内容有一个总体的理解，形成一个知识网络；有一定的解决电学问题的基本的分析能力；能够熟练地运用所学的知识、规律解决日常生活中碰到电学方面的一些现象。2.知道电压、电阻的概念；会使用电压表、变阻器；理解串联和并联电路。二.典型例题：【考点一】：电路的组成1.指出下图的几个电路中存在的不妥或错误：2、如图所示，要使手电筒正常工作，两节干电池安装正确的是（）【考点二】：串联和并联3.如下图所示，当开关S3闭合，S1、S2断开时，灯泡串联；当开关S1、S2、S3均闭合时，灯泡并联，此时电流表测量的是中的电流。4.204国道两侧竖立着两排漂亮的路灯，其中一个灯泡坏了以后，其他的灯泡都能正常工作，则路灯之间的连接方式（）A、一定是串联B、一定是并联C、可能是串联，也可能是并联D、无法判断【考点三】：故障分析题5.如右图所示，闭合S时，灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则（）A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路6.如图所示电路，电源电压为6V，电键K闭合时，伏特表示数为6V，出现此现象的原因可能是()A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路三.中考连接：1.下列电路正确的是（）6.李瑞同学在参加市物理实验技能大赛时，对串联电路电压规律进行了探究。【猜想与假设】串联电路总电压等于各用电器两端电压之和。ABCDL1L2V＋－－L1L2A＋L1L2L2L12.如图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）3.如图所示电路中，当开关S1、S2均闭合后，则（）A、L1、L2都能发光B、L1、L2都不能发光C、Ll能发光，L2不能发光D、Ll不能发光，L2能发光4.如图所示的四个电路中，与右上边实物图对应的是（）ABCD5.电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在如图所示的四个电路中，能正确表示开门状态下冰箱内照明电路的是（）【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；（4）测出AC间的电压。【交流与评估】（1）在拆接电路时，开关必须________；（2）李瑞同学用上面的方法能否测出L2两端的电压?________，为什么?________；（3）方法改进后，实验数据记录如右表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符________；这个实验在设计方案上还存在的不足之处是________（写出一条）。五.作业布置：六.学（教）后反思：
