19.2-家庭电路中电流过大的原因VIP免费

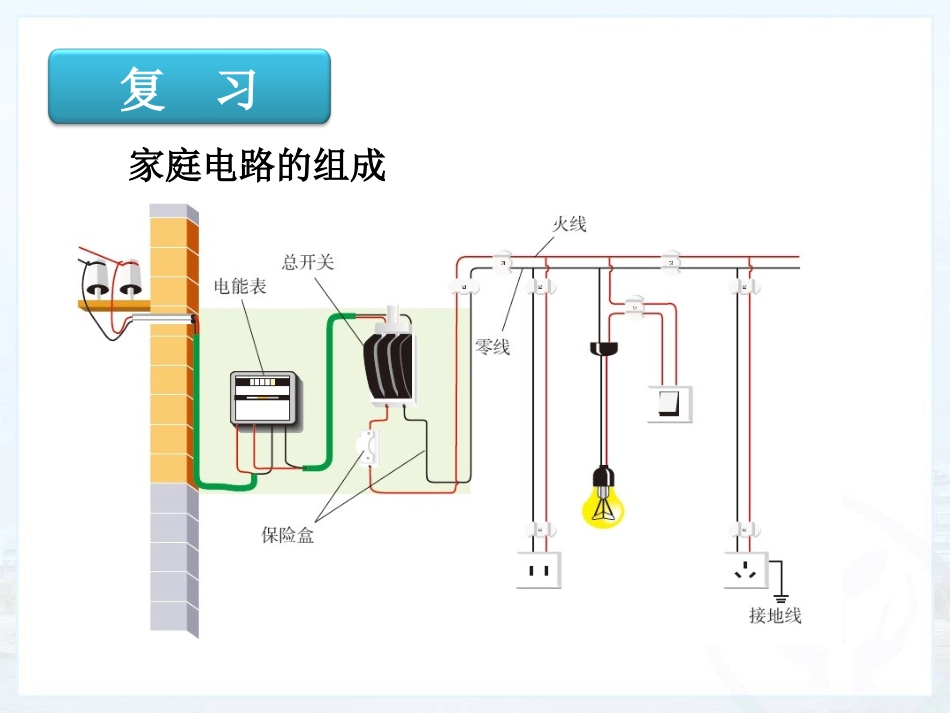

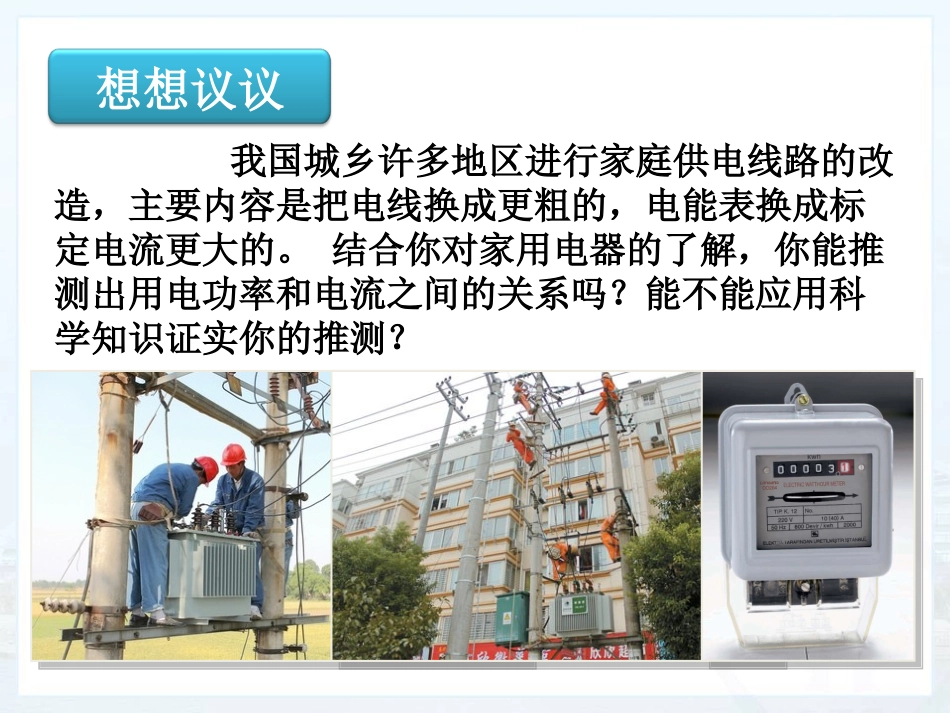

家庭电路中电流过大的原因第十九章第２节大同十三中家庭电路的组成复习我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的。结合你对家用电器的了解，你能推测出用电功率和电流之间的关系吗？能不能应用科学知识证实你的推测？想想议议1．家庭电路中的总功率：P=一、家用电器的总功率对家庭电路的影响一、家用电器的总功率对家庭电路的影响AABCDP1+P2+…+PnL1L2Ln家庭电路中的用电器都是并联的。正在工作的用电器越多，电路中的总功率越大。根据P=UI，可以得到家庭电路中的电压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。UPIAABCD2．用电器的总功率过大是家庭电路中电流过大的原因之一。3．用电器的总功率过大的危害根据焦耳定律Q=I2Rt可知，电路中的总电流越大，在相同时间内电流流过导线时产生的热量越多，导线的温度会越高，这样会导致导线绝缘皮严重老化，容易引发火灾。【例题】家庭电路中使用三盏电灯，灯泡的额定功率分别是P1＝100W，P2＝P3＝60W，求通过保险丝的电流。解： P=UI∴流过每个灯泡的电流I1=P1/UI2=P2/UI3=P3/U∴干路中的总电流I＝I1+I2+I3＝P1/U+P2/U+P3/U＝(P1+P2+P3)/U＝(100W+60W＋60W)/220V＝1A1．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解（1）空调接入家庭电路使用，电压为220V。练一练I1==≈4.55AP1U103W220VI=I1+I2=4.55A+4.64A=9.19A<10A>2020WP=P1+P2=1000W+1020W=2020W②计算用电器的总功率是否超过电能表允许使用的最大功率（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。P0=UI0=220V×10A=2200WI2==≈4.64AP2U1020W220V所以，从安全用电的角度考虑，可以安装这样一台空调。思考本题带给我们的在使用用电器时的启示。思考：细心地同学会发现，并联接入电路的灯泡越多，同一个灯泡会稍微变暗，针对这个现象，谁能说说自己的看法？生活中你发现过类似的现象吗？为什么在用电高峰期家庭电路中的灯泡发光较暗？导线的电阻不能忽略，干路电流越大，导线上分电压越多，灯泡两端的电压减小，实际功率变小。有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象（例如只接一个台灯也会跳闸），你认为原因可能是什么？二、短路对家庭电路的影响二、短路对家庭电路的影响想想议议发生短路是家庭电路中电流过大的另一个原因。家庭电路中如果发生了短路，电路的总电阻R将变得很小，根据欧姆定律可知：在电压U一定时，短路的瞬间产生的电流I就很大。×。。ABA保险丝。RUI插头短路二、短路对家庭电路的影响二、短路对家庭电路的影响家庭电路中短路很容易造成火灾。根据焦耳定律Q=I2Rt可知，在电阻R和通电时间一定时，导线上的电流越大，产生的电热越多，使导线的温度急剧升高，很容易造成火灾。你知道形成家庭电路中短路的原因是什么吗？由于改装电路时不小心、电线绝缘皮被刮破或烤焦、电线和用电器使用年限过长、绝缘皮破损或老化等原因使火线和零线直接连通。二、短路对家庭电路的影响二、短路对家庭电路的影响为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。二、短路对家庭电路的影响二、短路对家庭电路的影响各种保险丝①作用：当电路中电流过大时，保险丝产生较多热量使温度达到保险丝的熔点，熔丝会熔化，自动切断电路，对用电器起到保护作用。插入式保险盒保险丝封闭管式保险丝复习：熔丝（俗称保险丝），是简易保险装置，装在保险盒内。原理：电流的热效应。观察演示实验：三、保险丝的作用三、保险丝的作用你知道保险丝是如何起到“保险”作用的吗？如右图，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器的滑片，观察两段金属丝的变化。思考：同样是保险丝，为什么有粗有细，它们有什么不同吗？保险丝材料和长度一定时，越粗，电阻越小，而保险...
