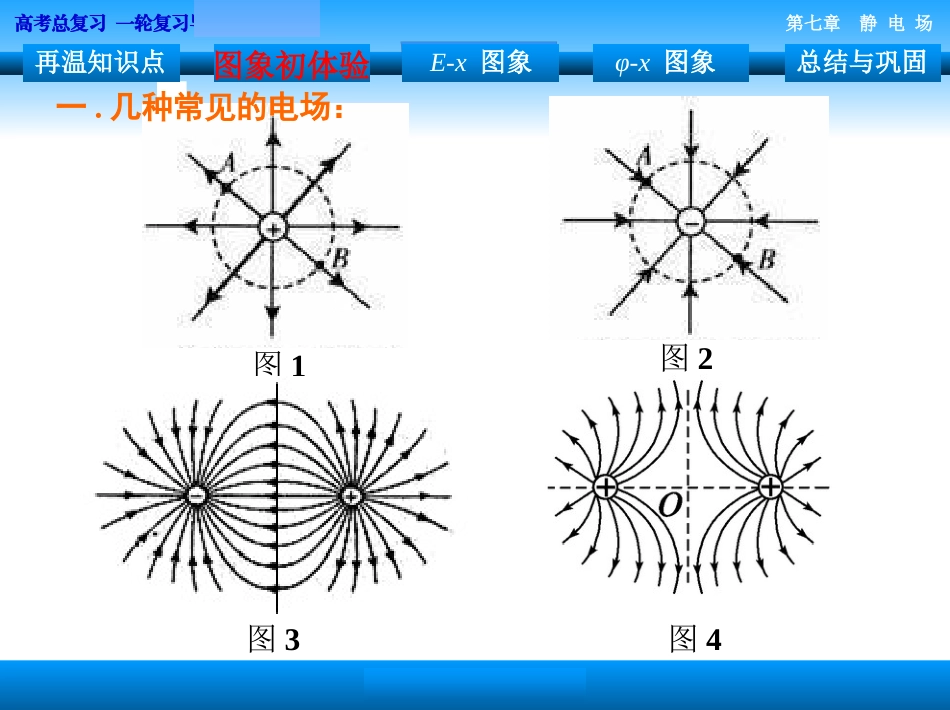

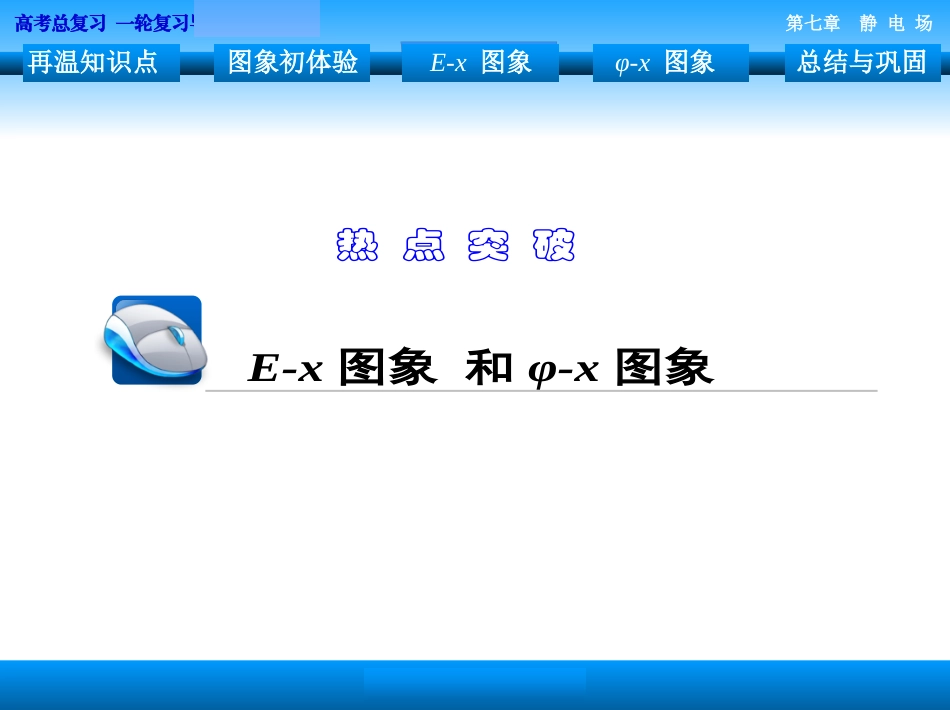

热点突破第七章静电场高考总复习一轮复习导学案·物理晋江毓英中学陈秋玉热点突破第七章静电场高考总复习一轮复习导学案·物理热点突破E-x图象和φ-x图象再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理图1图4一.几种常见的电场：图3图2再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理1.正点电荷的E-x和φ-x图象：二、几种常见电场的E-x和φ-x图象图1图2再温知识点图象初体验E-x图象φ-x图象总结与巩固规定x轴正向为场强正方向热点突破第七章静电场高考总复习一轮复习导学案·物理2.负点电荷的E-x和φ-x图象：图3图4再温知识点图象初体验E-x图象φ-x图象总结与巩固OE规定x轴正向为场强正方向热点突破第七章静电场高考总复习一轮复习导学案·物理3.两个等量异种点电荷连线上的E-x和φ-x图象图6图5+_再温知识点图象初体验E-x图象φ-x图象总结与巩固规定x轴正向为场强正方向热点突破第七章静电场高考总复习一轮复习导学案·物理4.两个等量同种点电荷连线上的E-x和φ-x图象图7图8++φ再温知识点图象初体验E-x图象φ-x图象总结与巩固规定x轴正向为场强正方向热点突破第七章静电场高考总复习一轮复习导学案·物理(2)两个等量异种点电荷连线的中垂线上的E-x.图9x再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理图10图11(2)两个等量同种电荷连线的中垂线上的E-x和φ-x图象xx再温知识点图象初体验E-x图象φ-x图象总结与巩固规定x轴正向为场强正方向热点突破第七章静电场高考总复习一轮复习导学案·物理1.(2009年上海）两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图（）再温知识点图象初体验E-x图象φ-x图象总结与巩固（A）（B）（C）（D）(A)(B)(C)(D)热点突破第七章静电场高考总复习一轮复习导学案·物理2.（2011年上海）两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的图是()再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理3.(2010江苏改编)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的()．A．O点的电势最高B．x2点的电势最高C．x1和－x1两点的电势相等D．x1和x3两点的电势相等再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理4.(2014年上海)(多选)静电场在x轴上的场强E随x的变化关系如图所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷()A.在x2和x4处电势能相等B.由x1运动到x3的过程中电势能增大C.由x1运动到x4的过程中电场力先减小后增大D.由x1运动到x4的过程中电场力先增大后减小再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理5.(2013·上海卷，32)半径为R，均匀带正电荷的球体在空间产生球对称的电场；场强大小沿半径分布如图所示，图中E0已知，Er曲线下O～R部分的面积等于R～2R部分的面积．(1)写出Er曲线下面积的单位；(2)已知带电球在r≥R处的场强E＝kQr2，式中k为静电力常量，该均匀带电球所带的电荷量Q为多大？(3)求球心与球表面间的电势差ΔU；(4)质量为m，电荷量为q的负电荷在球面处需具有多大的速度可以刚好运动到2R处？再温知识点图象初体验E-x图象φ-x图象总结与巩固热点突破第七章静电场高考总复习一轮复习导学案·物理三、电场中的E-x图象：(电场强度大小随位置变化的规律)1.画出电场线的方向，再判断电势的高低。(但特别注意是否规定场强的正方向)2.E-x图象所围“面积”代表电势差3.根据图象判断物理量再温知识点图象初体验E-x图象φ-x图象总结与巩固F：看E的大小W：正顺正功，负顺负功EP：做功法定义法热点突破第七章静电场高考总复习一轮复习导学案·物理6.(2009江苏)(多选)空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是EBx、ECx，下列说法中正确的有()A．...
