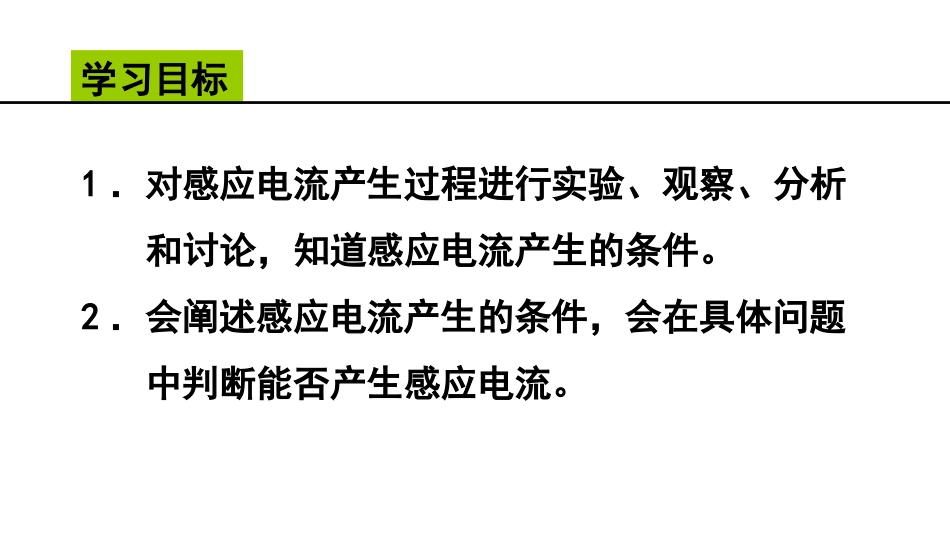

高中物理选修3—24.2探究感应电流的产生条件陈小红如东县掘港高级中学学习目标1.对感应电流产生过程进行实验、观察、分析和讨论,知道感应电流产生的条件。2.会阐述感应电流产生的条件,会在具体问题中判断能否产生感应电流。自主学习一、复习“旧知识”1.电路中电流形成的条件?2.磁通量的概念?二、电磁感应的发现三、产生感应电流的条件(对照导学案)课堂突破【活动一】①闭合电路的部分导体切割磁感线课堂突破【活动二】②向线圈中插入磁铁,把磁铁从线圈中拔出课堂突破【活动三】③模拟法拉第的实验课堂突破【分析论证】课堂突破【得出结论】只要穿过闭合电路的发生变化,闭合电路中就有产生。思考:典型例析例1.关于电磁感应现象,下列说法中正确的是()A.闭合线圈放在变化的磁场中,必然有感应电流产生B.闭合正方形线框在匀强磁场中垂直磁感线运动,必然产生感应电流C.穿过闭合线圈的磁通量变化时,线圈中有感应电流D.只要穿过电路的磁通量发生变化,电路中就一定有感应电流产生典型例析例2.如图所示,在匀强磁场中有两条平行的金属导轨,磁场方向与导轨平面垂直.导轨上有两条可沿导轨自由移动的金属棒ab、cd,与导轨接触良好.这两条金属棒ab、cd的运动速度分别是v1、v2,且井字形回路中有感应电流通过,则可能()A.v1>v2B.v1<v2C.v1=v2D.无法确定典型例析例3.如图所示,线圈两端接在电流表上组成闭合回路,在下列情况中,电流表指针不发生偏转的是()A.线圈不动,磁铁插入线圈B.线圈不动,磁铁拔出线圈C.磁铁插在线圈内不动D.磁铁和线圈一块平动典型例析例4.如图所示,直导线中通以电流I,矩形线圈与电流共面,下列情况能产生感应电流的是()A.电流I增大B.线圈向右平动C.线圈向下平动D.线圈绕ab边为轴转动E.线圈绕ad边为轴转动F.线圈绕电流I为轴边转动典型例析例5.如图所示,环形金属软弹簧套在条形磁铁的中心位置,若将弹簧沿半径向外拉,使其面积增大,则穿过弹簧所包围面积的磁通量变化情况是_________,环内_________感应电流.(选填“有”或“无”).课堂小结一、关于磁通量Φ的理解与计算二、关于感应电流的产生条件课堂小结一、关于磁通量Φ的理解与计算二、关于感应电流的产生条件再见
