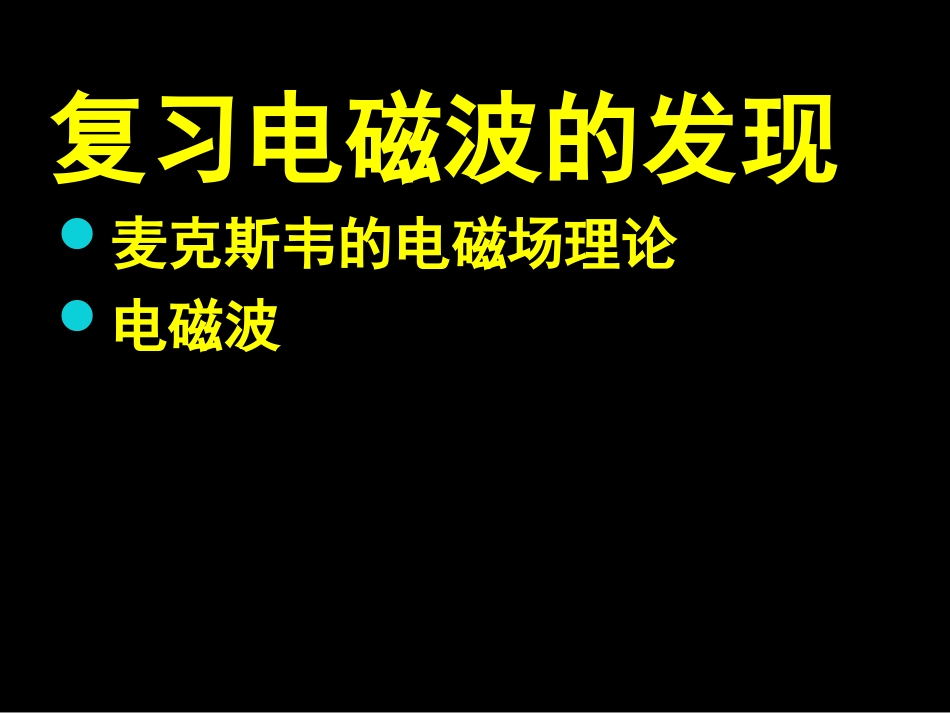

第二节电磁振荡复习电磁波的发现麦克斯韦的电磁场理论电磁波LCωK电路图GωCLKGLCωK电路图++++____GLCωK电路图++++____GLCωK电路图G++++____演示实验大小和方向都做周期性变化的电流叫振荡电流产生振荡电流的电路叫振荡电路振荡电流:振荡电路:LC回路：由线圈L和电容C组成的最简单振荡电路。理想的LC振荡电路:只考虑电感、电容的作用，而忽略能量损耗LCLC振荡电路大小和方向都做周期性变化的电流叫振荡电流产生振荡电流的电路叫振荡电路振荡电流:振荡电路:LC___+++ACBLLC___+++CCLD放电充电放电充电__++++__LC}I磁场能}q电场能ωω小结BUE第二第一LC___+++LC_+电源用电器用电器放电：电场能磁场能磁场能电场能充电：例:1此图正处充电过程还是放电过程？_+++++_____例:1此图正处充电过程还是放电过程？答:放电____+++_+++++_____例2：此图是处充电过程，则电容器上极板带正电还是负电？例2：此图是处充电过程，则电容器上极板带正电还是负电？答：正电_++__itit（1）（2）B、阻尼振荡,任何振荡电路中,总存在能量损耗,使振荡电流i的振幅逐渐减小,这种振荡叫阻尼振荡.如图(2)A、振荡电路中，若没有能量损耗，则振荡电流的振幅将不变，这种振荡叫无阻尼振荡。如图：(1)无阻尼振荡和阻尼振荡++__++——势能动能势能动能电场能磁场能电场能磁场能++__势能0itTT3TT424电场能电磁振荡过程演示1、如图所示为振荡电路在某一时刻的电容器情况和电感线圈中的磁感线方向情况，由图可知，以下说法正确得是CL+++———(AC)A、电容器正在充电B、电感线圈的电流正在增大C、电感线圈中的磁场能正在转变为电容器的电场能D、自感电动势正在阻碍电流增加1、如图所示为振荡电路在某一时刻的电容器情况和电感线圈中的磁感线方向情况，由图可知，以下说法正确得是A、电容器正在充电B、电感线圈的电流正在增大C、电感线圈中的磁场能正在转变为电容器的电场能D、自感电动势正在阻碍电流增加CL———+++2、如图所示，L是电阻可以不计的纯电感线圈，开关S闭合后电路中有恒定电流通过，今将开关S断开，同时开始计时，则电容器上极板A的电量q随时间变化的图象是下图中的哪一项？3CLAB0A0B0CDtttqqqqS注：上极板带负电荷为正3、如图所示，LC电路中电流随时间变化的曲线做出的判断正确的是A、在时刻电容器两端电压最小B、在时刻电容器带的电量为零C、在时刻电路中只有电场能D、在时刻电路中只有磁场能t1t1t2t2I0tt1t2答：ABC3、如图所示，LC电路中电流随时间变化的曲线做出的判断正确的是A、在时刻电容器两端电压最小B、在时刻电容器带的电量为零C、在时刻电路中只有电场能D、在时刻电路中只有磁场能t1t1t2t2I0tt1t24.已知LC振荡电路中电容器极板1上的电量随时间变化的曲线如图所示，则（）A.a、c两时刻电路中电流最大，方向相同B.a、c两时刻电路中电流最大，方向相反C.b、d两时刻电路中电流最大，方向相同D.b、d两时刻电路中电流最大，方向相反5.当LC振荡电路中电流达到最大值时，下列叙述中正确的是（）。A.磁感应强度和电场强度都达到最大值B.磁感应强度和电场强度都为零C.磁感应强度最大而电场强度为零D.磁感应强度是零而电场强度最大6.下图为LC振荡电路中电容器板上的电量q随时间t变化的图线，由图可知（）。A.在t1时刻，电路中的磁场最小B.从t1到t2，电路中的电流值不断变小C.从t2到t3，电容器不断充电D.在t4时刻，电容器的电场能最小7.在LC振荡电路中,某时刻的磁场方向如图所示.A.若磁场正在减弱,则电容器的A板带负电.B.若电容器正在放电,则电容器A板带负电.C.若电路中电流正在增大,则电容器A板电量正在减少.D.若电容器正在放电,则自感电动势正在阻碍电流减小.
