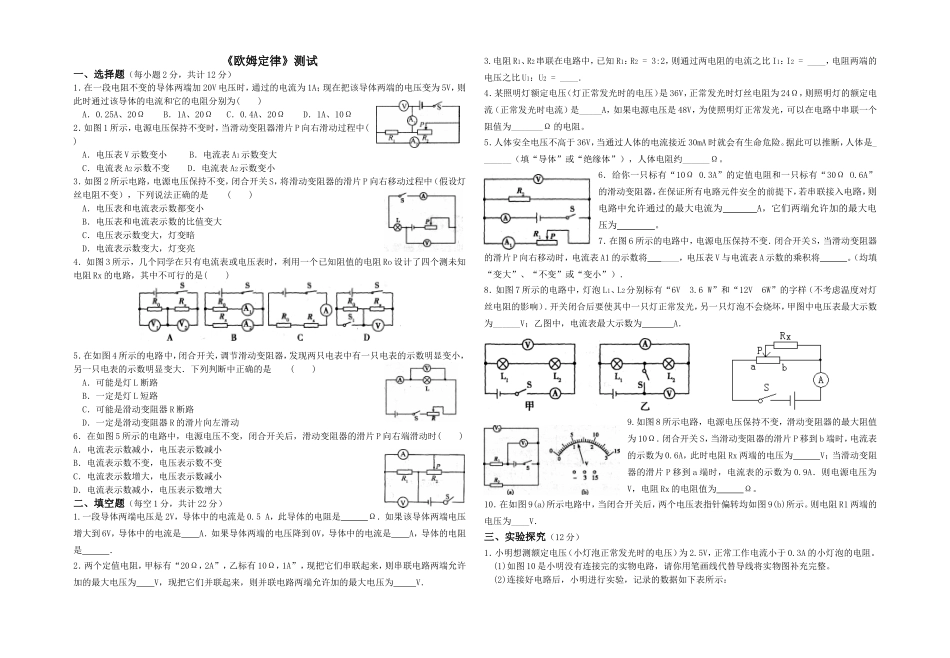

《欧姆定律》测试一、选择题（每小题2分，共计12分）1．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为()A．0.25A、20ΩB．1A、20ΩC．0.4A、20ΩD．1A、10Ω2．如图1所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中()A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3．如图2所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是()A．电压表和电流表示数都变小B．电压表和电流表示数的比值变大C．电压表示数变大，灯变暗D．电流表示数变大，灯变亮4．如图3所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻Ro设计了四个测未知电阻Rx的电路，其中不可行的是()5．在如图4所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大．下列判断中正确的是()A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动6．在如图5所示的电路中，电源电压不变，闭合开关后，滑动变阻器的滑片P向右端滑动时()A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大二、填空题（每空1分，共计22分）1.一段导体两端电压是2V，导体中的电流是0.5A，此导体的电阻是Ω．如果该导体两端电压增大到6V，导体中的电流是A．如果导体两端的电压降到0V，导体中的电流是A，导体的电阻是．2．两个定值电阻，甲标有“20Ω，2A”，乙标有10Ω，1A”，现把它们串联起来，则串联电路两端允许加的最大电压为V，现把它们并联起来，则并联电路两端允许加的最大电压为V．3.电阻R1、R2串联在电路中，已知R1：R2=3:2，则通过两电阻的电流之比I1：I2=____，电阻两端的电压之比U1：U2=____．4．某照明灯额定电压（灯正常发光时的电压）是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流（正常发光时电流）是_____A，如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为_______Ω的电阻。5．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是_______（填“导体”或“绝缘体”），人体电阻约______Ω。6．给你一只标有“10Ω0.3A”的定值电阻和一只标有“30ΩO.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为。7．在图6所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A1的示数将____，电压表V与电流表A示数的乘积将。（均填“变大”、“不变”或“变小”）．8．如图7所示的电路中，灯泡L1、L2分别标有“6V3.6W”和“12V6W”的字样（不考虑温度对灯丝电阻的影响）．开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为______V；乙图中，电流表最大示数为A．9.如图8所示电路，电源电压保持不变，滑动变阻器的最大阻值为10Ω．闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，此时电阻Rx两端的电压为V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A．则电源电压为V，电阻Rx的电阻值为Ω。10．在如图9(a)所示电路中，当闭合开关后，两个电压表指针偏转均如图9(b)所示。则电阻R1两端的电压为____V．三、实验探究（12分）1．小明想测额定电压（小灯泡正常发光时的电压）为2.5V，正常工作电流小于0.3A的小灯泡的电阻。(1)如图10是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。(2)连接好电路后，小明进行实验，记录的数据如下表所示：请你仔细分析实验数据，回答以下问题：①表中有一个明显的错误数据，请指出错误数据并分析产生的原因。②小灯泡正常发光时的电阻为Ω。(3)完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值(约10Ω)，他用电阻丝替代小灯泡，闭合开关，发现电压表已损...
