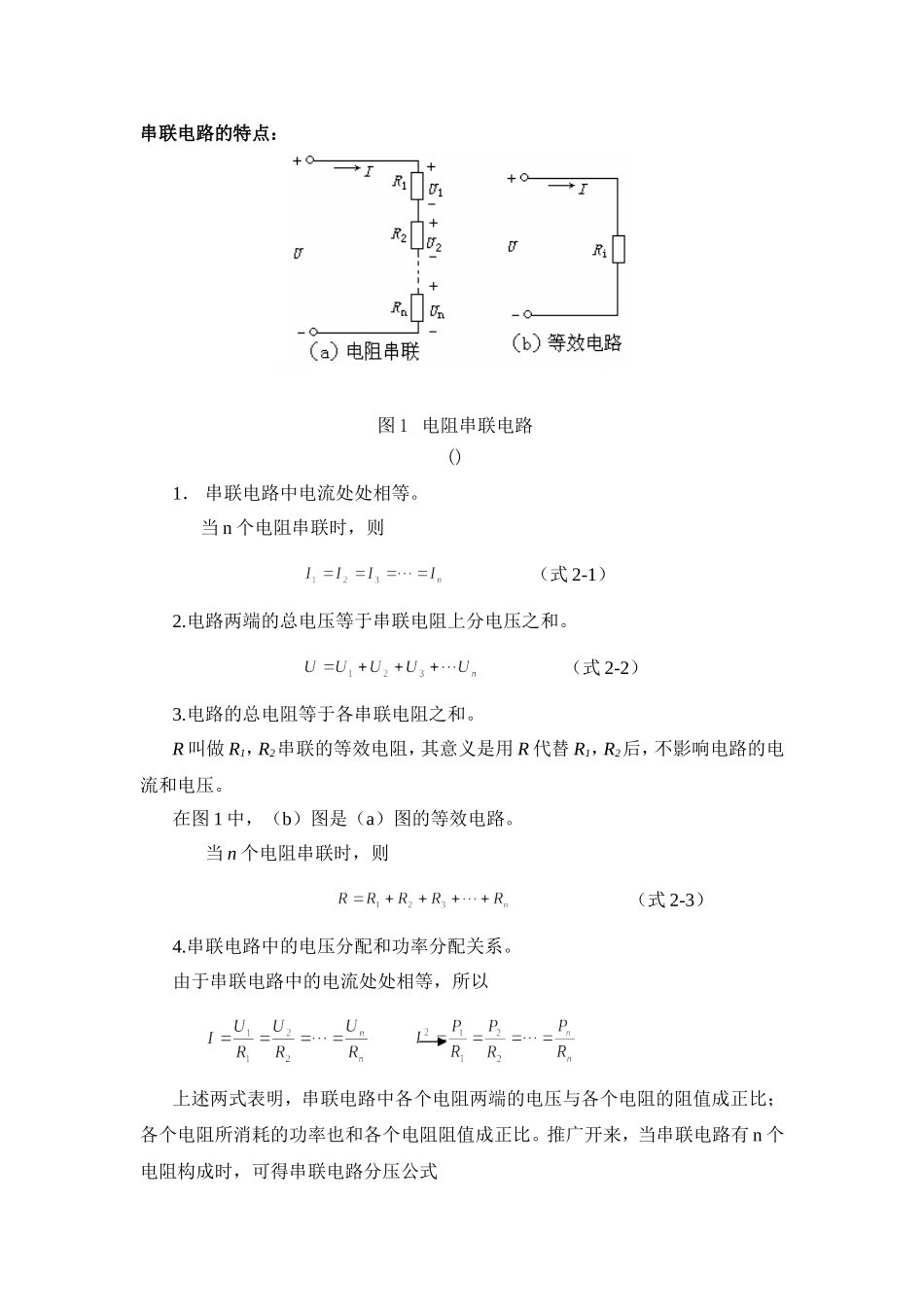

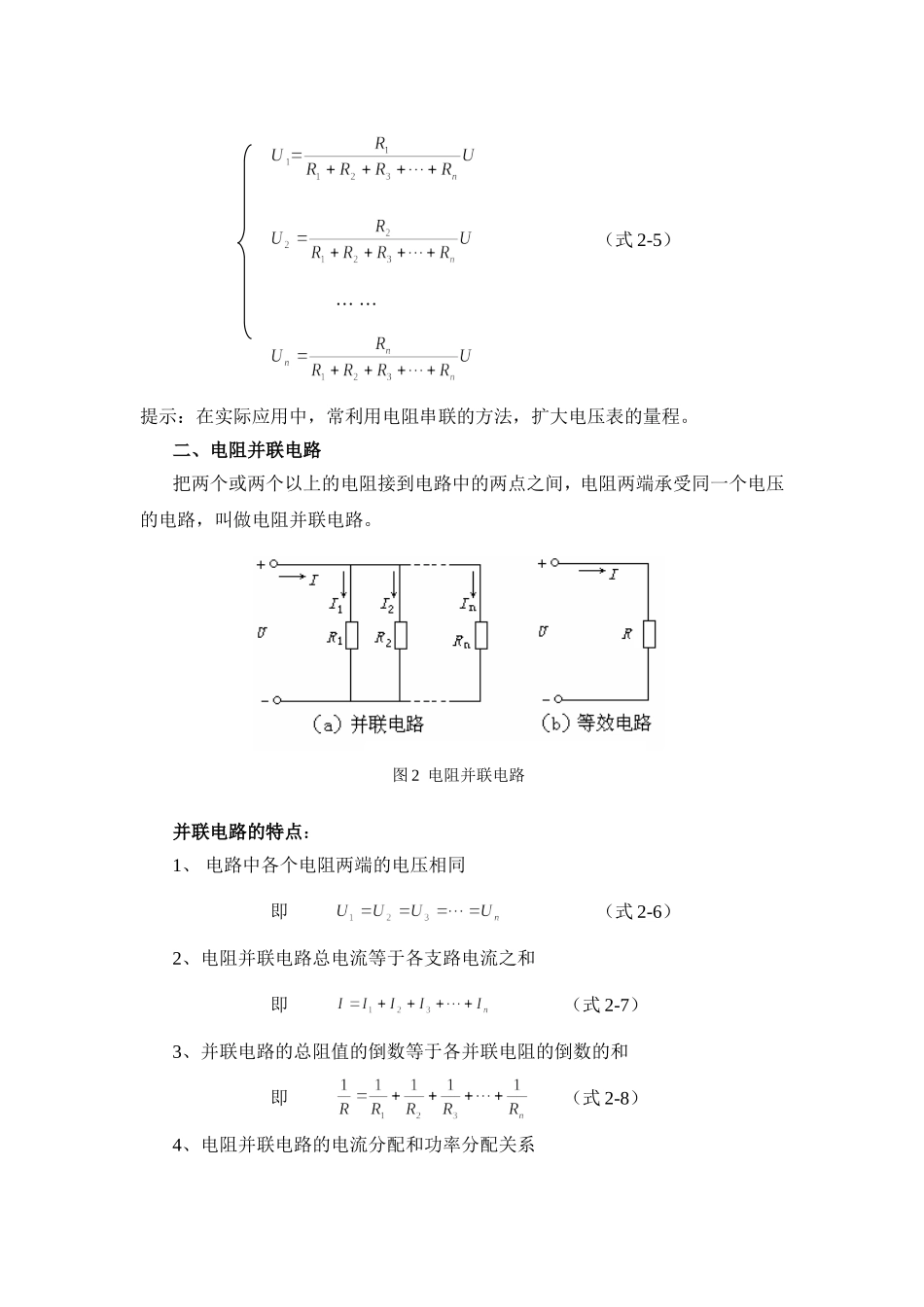

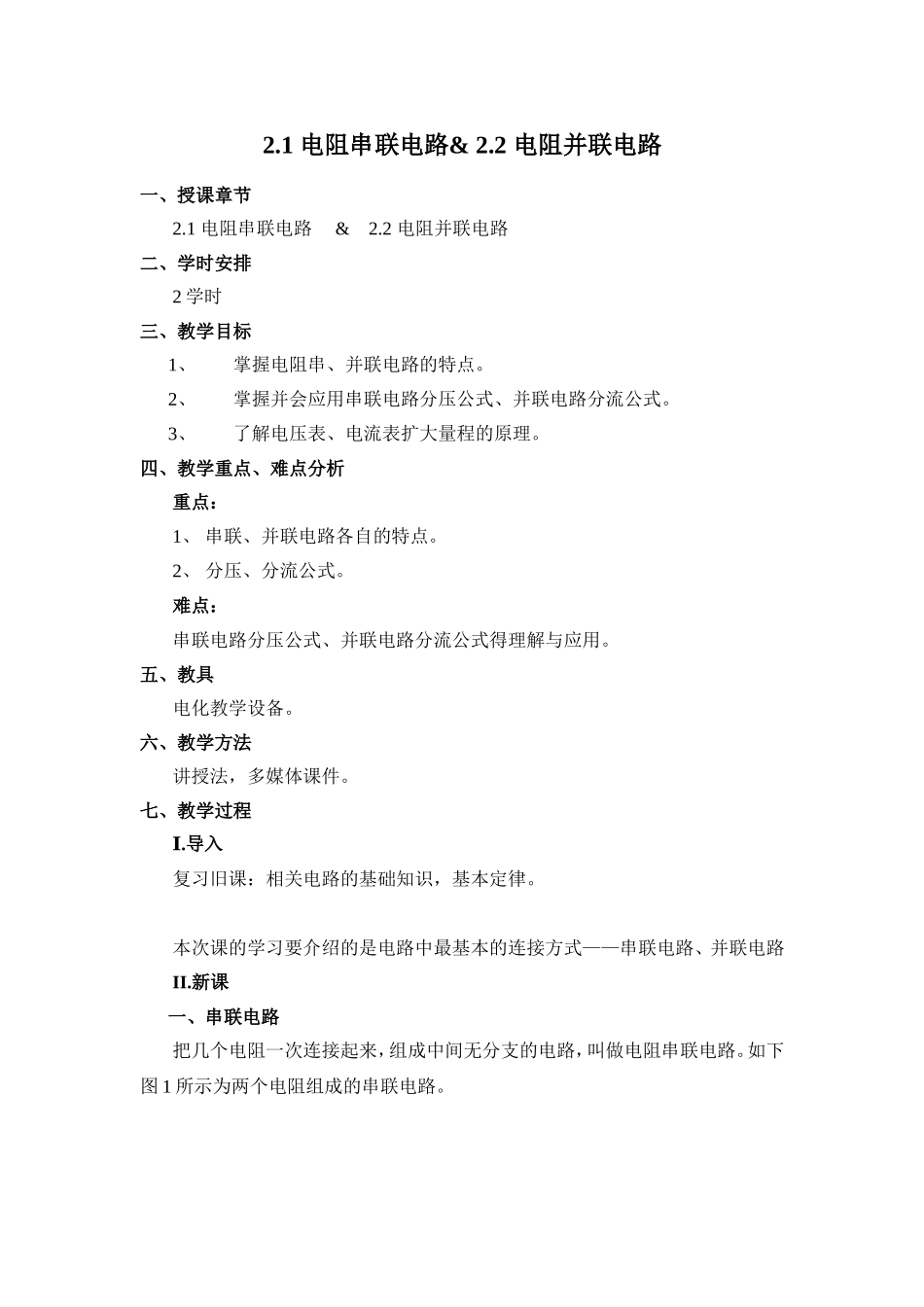

2.1电阻串联电路&2.2电阻并联电路一、授课章节2.1电阻串联电路&2.2电阻并联电路二、学时安排2学时三、教学目标1、掌握电阻串、并联电路的特点。2、掌握并会应用串联电路分压公式、并联电路分流公式。3、了解电压表、电流表扩大量程的原理。四、教学重点、难点分析重点：1、串联、并联电路各自的特点。2、分压、分流公式。难点：串联电路分压公式、并联电路分流公式得理解与应用。五、教具电化教学设备。六、教学方法讲授法，多媒体课件。七、教学过程Ⅰ.导入复习旧课：相关电路的基础知识，基本定律。本次课的学习要介绍的是电路中最基本的连接方式——串联电路、并联电路II.新课一、串联电路把几个电阻一次连接起来，组成中间无分支的电路，叫做电阻串联电路。如下图1所示为两个电阻组成的串联电路。串联电路的特点：1．串联电路中电流处处相等。当n个电阻串联时，则（式2-1）2.电路两端的总电压等于串联电阻上分电压之和。（式2-2）3.电路的总电阻等于各串联电阻之和。R叫做R1，R2串联的等效电阻，其意义是用R代替R1，R2后，不影响电路的电流和电压。在图1中，（b）图是（a）图的等效电路。当n个电阻串联时，则（式2-3）4.串联电路中的电压分配和功率分配关系。由于串联电路中的电流处处相等，所以上述两式表明，串联电路中各个电阻两端的电压与各个电阻的阻值成正比；各个电阻所消耗的功率也和各个电阻阻值成正比。推广开来，当串联电路有n个电阻构成时，可得串联电路分压公式图1电阻串联电路()（式2-5）……提示：在实际应用中，常利用电阻串联的方法，扩大电压表的量程。二、电阻并联电路把两个或两个以上的电阻接到电路中的两点之间，电阻两端承受同一个电压的电路，叫做电阻并联电路。并联电路的特点：1、电路中各个电阻两端的电压相同即（式2-6）2、电阻并联电路总电流等于各支路电流之和即（式2-7）3、并联电路的总阻值的倒数等于各并联电阻的倒数的和即（式2-8）4、电阻并联电路的电流分配和功率分配关系图2电阻并联电路在并联电路中，并联电阻两端电压相同，所以上式表明，并联电路中各支路电流与电阻成反比；各支路电阻消耗的功率和电阻成反比。当两个电阻并联时，通过每个电阻的电流可以用分流公式计算，如图2-8所示，分流公式为：（式2-9）（式2-9）说明，在电阻并联电路中，电阻小的支路通过的电流大；电阻大的支路通过的电流小。注意：电阻并联电路在日常生活中应用十分广泛，例如：照明电路中的用电器通常都是并联供电的。只有将用电器并联使用，才能在断开、闭合某个用电器时，或者某个用电器出现断路故障时，保障其他用电器能够正常工作。III.例题讲解，巩固练习串联电路例题讲解：见§2.1例题1，例题2。并联电路例题讲解：见§2.2例题1，例题2。IV.小结表1.电阻串、并联电路的特点串联并联电流两个电阻并联时的分流公式为，电压两个电阻并联时的分压公式为，电阻当n个阻值为R0的电阻串联时当n个阻值为R0的电阻并联时电功率功率分配与电阻成正比功率分配与电阻成反比V.作业略。教学后记：2.3电阻混联电路一、教学目标1、理解混联电路的概念。2、掌握混联电路的一般分析方法。3、能计算简单混联电路。二、教学重点、难点分析重点：混联电路的一般分析方法：等电位分析法。难点：同重点。三、教具电化教学设备。四、教学方法讲授法，多媒体课件。五、教学过程Ⅰ.导入复习2.1电阻串联电路与2.2电阻并联电路提问：电阻串联电路与电阻并联电路的特点是什么？提问：分压公式和分流公式分别应用于什么样的电路？II.新课实际工作和生活中，单纯的串联或并联电路是很少见的。而最为常见的是混联电路。也就是，既有电阻串联，又有电阻并联的电路，称为电阻混联电路。本次课我们来学习混联电路的一种常用分析方法：一、等电位分析法关键：将串、并联关系复杂的电路通过一步步地等效变换，按电阻串联、并联关系，逐一将电路化简。等电位分析法步骤：1、确定等电位点、标出相应的符号。导线的电阻和理想电流表的电阻可以忽略不计，可以认为导线和电流表连接的两点是等电位点。对等电位点标出相应的符号。2、画出串联、并联关系清晰的等效电路图。由等电位点先确定电阻的连接...
