9.3电生磁课件VIP免费

9.3电生磁课件_第1页
1/10
9.3电生磁课件_第2页
2/10
9.3电生磁课件_第3页
3/10

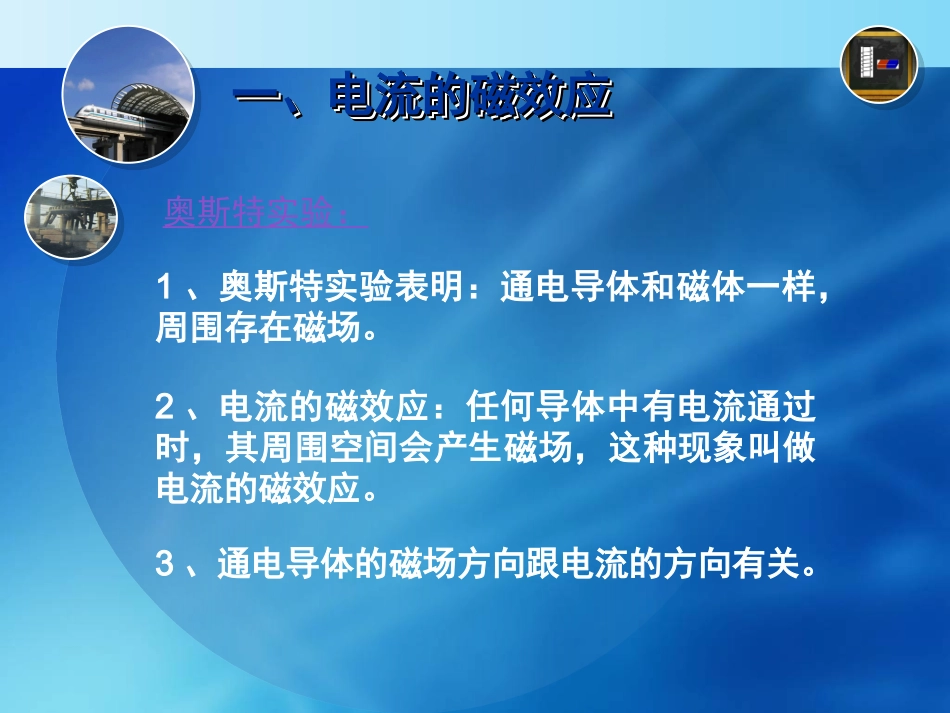

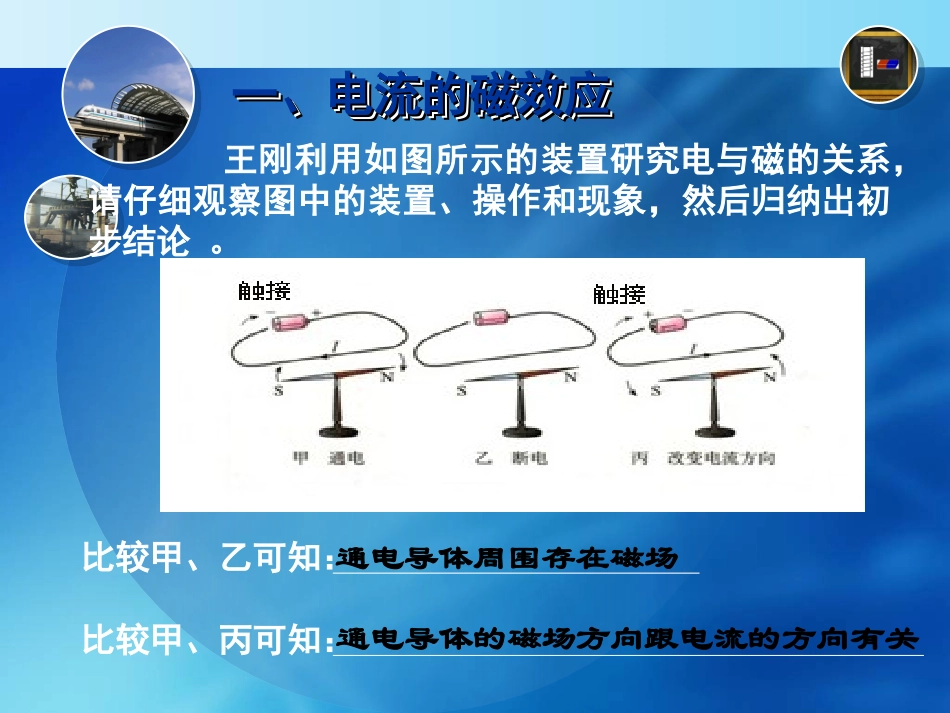

一、电流的磁效应一、电流的磁效应一、电流的磁效应一、电流的磁效应奥斯特实验:1、奥斯特实验表明:通电导体和磁体一样,周围存在磁场。2、电流的磁效应:任何导体中有电流通过时,其周围空间会产生磁场,这种现象叫做电流的磁效应。3、通电导体的磁场方向跟电流的方向有关。一、电流的磁效应一、电流的磁效应一、电流的磁效应一、电流的磁效应王刚利用如图所示的装置研究电与磁的关系,请仔细观察图中的装置、操作和现象,然后归纳出初步结论。比较甲、乙可知:比较甲、丙可知:通电导体周围存在磁场通电导体的磁场方向跟电流的方向有关二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场所谓螺线管,是指通常为长筒形的线圈,当有电流通过时,能起到磁体的作用,将可动芯拉入线圈中。更简单的定义是:螺线管由线圈和可动铁芯组成,用来将电能转换为机械能。二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场比较通电螺线管与条形磁铁的异同:相同点:1、都能吸引铁、钴、镍等磁性材料2、悬挂起来都指南北3、磁极位于两端,外部磁感线形状相同,磁极间相互作用规律也相同不同点:1、条形磁铁是永磁体,通电螺线管在通电时才有磁性2、条形磁铁N、S极不变,通电螺线管的N、S极与电流方向有关3、条形磁铁的磁性强弱是固定的,通电螺线管的磁性强弱由电流大小决定二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场二、通电螺线管的磁场如何判断通电螺线管周围的磁场方向呢?根据蚂蚁和猴子所说的,你能想出它们之间的规律吗?根据蚂蚁和猴子所说的,你能想出它们之间的规律吗?三、安培定则三、安培定则三、安培定则三、安培定则内容:用右手握螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就的螺线管的N极。三、安培定则三、安培定则三、安培定则三、安培定则请你根据通电螺线管中的电流方向判断螺线管的极性:NSSN三、安培定则三、安培定则三、安培定则三、安培定则根据图中小磁针静止时的指向确定螺线管的极性、电流的方向和电源的正负极。+-++--三、安培定则三、安培定则三、安培定则三、安培定则判断电源正负极的方法

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

9.3电生磁课件
